PlasmaQuant 9200
3.1.2 Probenraum
Pumpe
Zerstäuber
Sprühkammer
Das äußere Rohr ist starken thermischen Belastungen ausgesetzt. Bei der zerlegbaren
Torch können Sie die Teile einzeln austauschen. Bei der Montage müssen Sie jedoch
darauf achten, die Einzelteile gasdicht einzusetzen und den Sitz des Injektors kontrollie-
ren.
Sie reinigen die One-Piece-Torch als Ganzes. Die anschließende Installation ist sehr ein-
fach. Dafür müssen Sie bei Verschleiß die komplette Torch austauschen.
Im Probenraum befinden sich Pumpe, Zerstäuber und Sprühkammer.
1
2
3
4

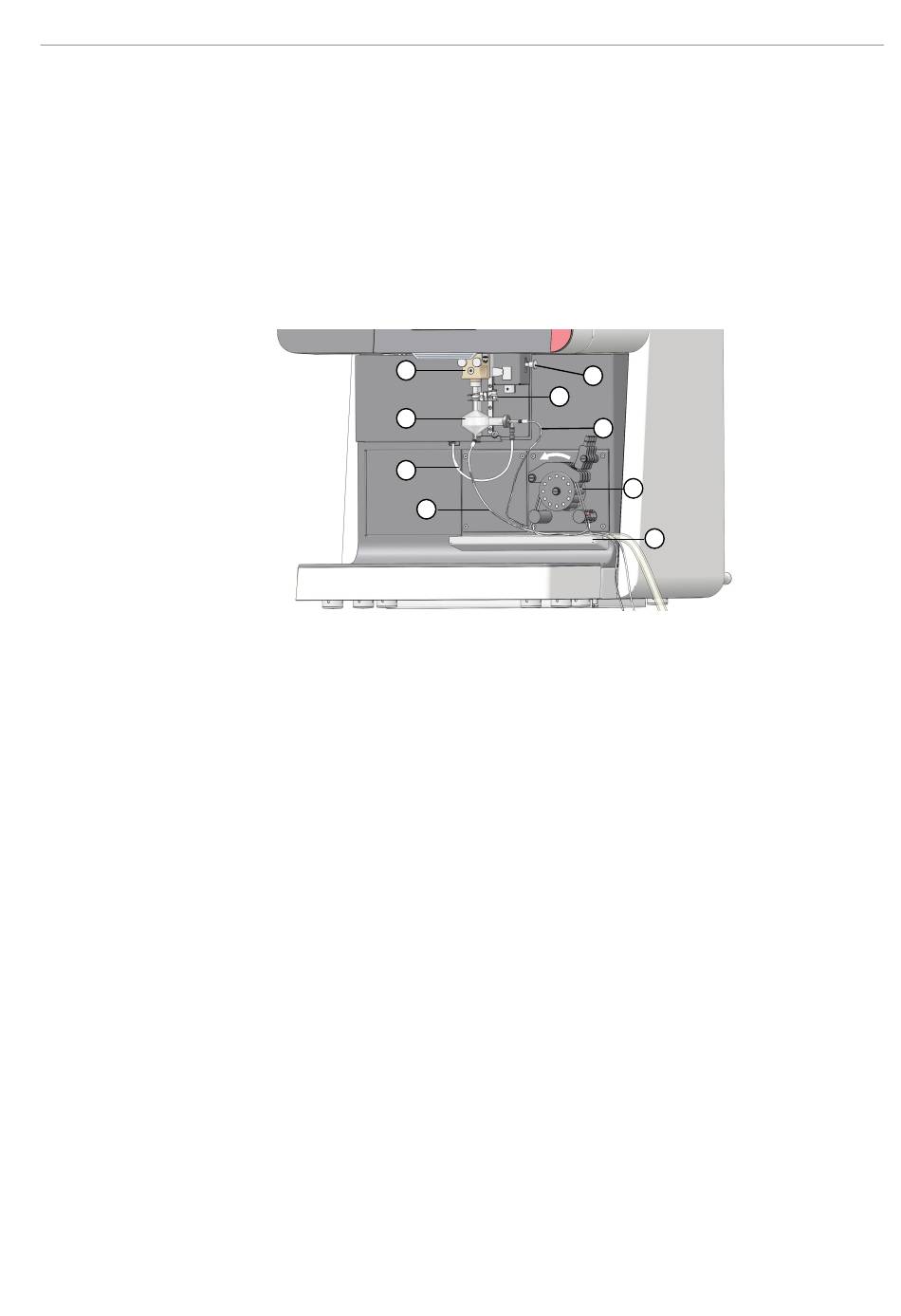

Abb. 7 Der Probenraum
1 Torchhalter
3 Argonschlauch zu Zerstäuber
5 Höhenverstellung für Torch mit Feder-
bolzen
7 Zerstäuber mit Probenansaugschlauch
9 Auffangschale mit Ablaufschlauch
Die Schlauchpumpe fördert gleichmäßig die Messlösung zum Zerstäuber und pumpt die
Abfalllösung aus der Sprühkammer ab. Die Drehgeschwindigkeit der Pumpe und der
Durchmesser der verwendeten Pumpschläuche bestimmen die geförderte Flüssigkeits-
menge.
Der pneumatische konzentrische Zerstäuber erzeugt das Probenaerosol. Argon wird als
Zerstäubergas an der Probendüse des Zerstäubers vorbeigeleitet. Der Gasstrom zerreißt
ständig die Flüssigkeitsoberfläche an der Düse und erzeugt kleine Probentröpfchen. Der
Argon-Gasschlauch wird am Zerstäuber angeschraubt.
Der optionale Ultraschall-Zerstäuber liefert bei wässrigen Lösungen eine hohe Aerosol-
ausbeute. Dank Temperatursteuerung entfernt der Ultraschall-Zerstäuber organische
Lösemittel aus dem Messgas (Heizbereich: 120 ... 160 °C, Kühlbereich: -20 ... +10 °C).
Die optional angebotenen Parallelpfad-Zerstäuber haben einen besonders hohen Innen-
durchmesser und setzen sich deshalb auch bei partikelhaltigen Probenlösungen nicht zu.
Das Zerstäubergas trägt das Probenaerosol durch die Sprühkammer bis zum Plasma. Die
Zyklonsprühkammer scheidet große Tröpfchen durch Zentrifugalkraft ab. Reste der Pro-
be fließen über den Abfallausgang ab.
5
6
7
8
9
2 Sprühkammer
4 Abfallschlauch an Sprühkammer
6 Gabelklemme
8 Schlauchpumpe (4-Kanal)
Funktion und Aufbau
