Installation und Inbetriebnahme
46

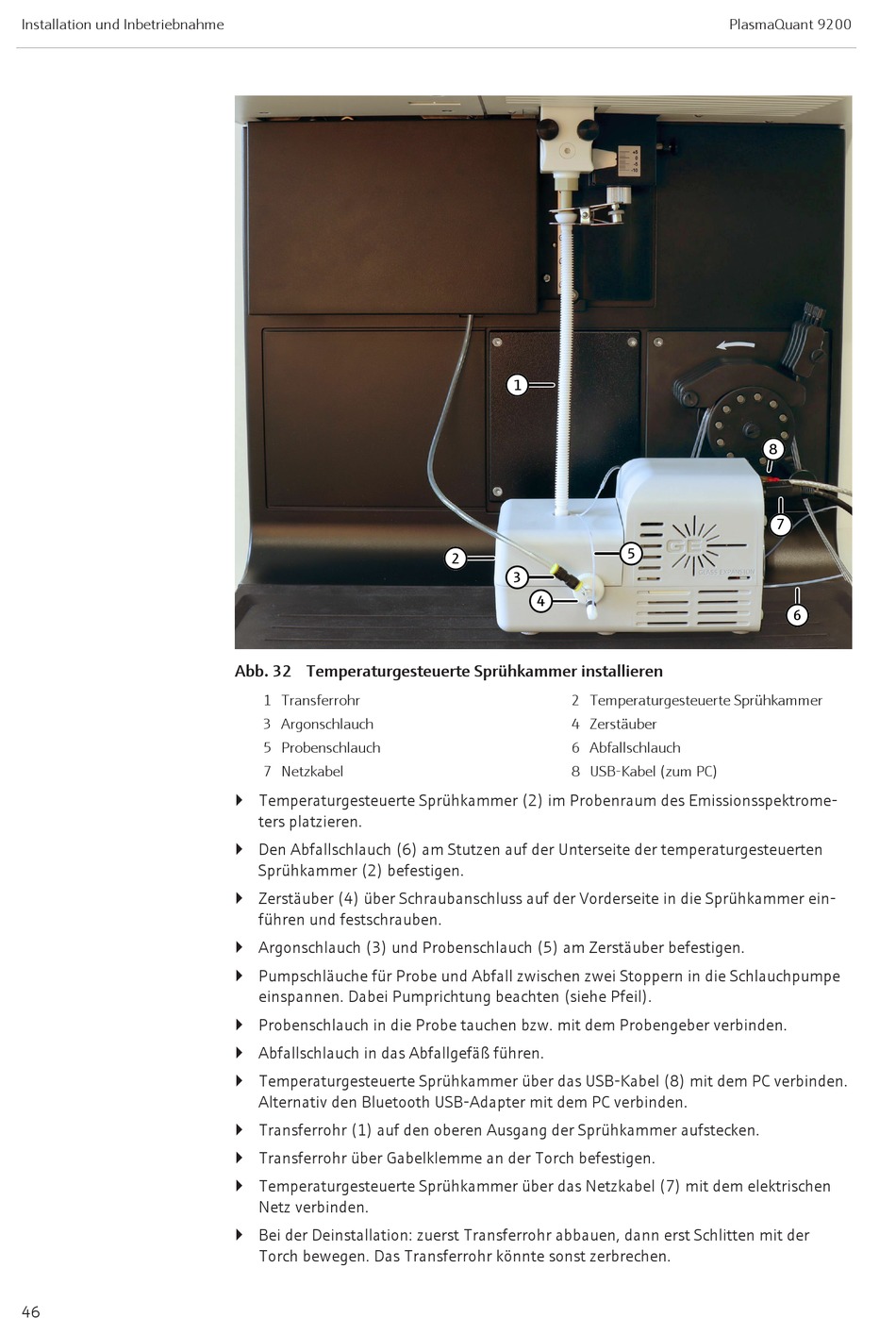

Abb. 32 Temperaturgesteuerte Sprühkammer installieren
1 Transferrohr
3 Argonschlauch
5 Probenschlauch
7 Netzkabel
} Temperaturgesteuerte Sprühkammer (2) im Probenraum des Emissionsspektrome-
ters platzieren.
} Den Abfallschlauch (6) am Stutzen auf der Unterseite der temperaturgesteuerten
Sprühkammer (2) befestigen.
} Zerstäuber (4) über Schraubanschluss auf der Vorderseite in die Sprühkammer ein-
führen und festschrauben.
} Argonschlauch (3) und Probenschlauch (5) am Zerstäuber befestigen.
} Pumpschläuche für Probe und Abfall zwischen zwei Stoppern in die Schlauchpumpe
einspannen. Dabei Pumprichtung beachten (siehe Pfeil).
} Probenschlauch in die Probe tauchen bzw. mit dem Probengeber verbinden.
} Abfallschlauch in das Abfallgefäß führen.
} Temperaturgesteuerte Sprühkammer über das USB-Kabel (8) mit dem PC verbinden.
Alternativ den Bluetooth USB-Adapter mit dem PC verbinden.
} Transferrohr (1) auf den oberen Ausgang der Sprühkammer aufstecken.
} Transferrohr über Gabelklemme an der Torch befestigen.
} Temperaturgesteuerte Sprühkammer über das Netzkabel (7) mit dem elektrischen
Netz verbinden.
} Bei der Deinstallation: zuerst Transferrohr abbauen, dann erst Schlitten mit der
Torch bewegen. Das Transferrohr könnte sonst zerbrechen.
1
2
3
4
2 Temperaturgesteuerte Sprühkammer
4 Zerstäuber
6 Abfallschlauch
8 USB-Kabel (zum PC)
PlasmaQuant 9200
8
7
5
6
