3.2 Medienanschlüsse und Schnittstellen
Der Kundendienst schließt die Versorgungsleitungen bei der Erstinbetriebnahme an.
Folgende Komponenten sind auf der Geräterückseite angebracht:
¡ Netzeingang und Netzschalter (linke Seite unten)
¡ Schnittstellen für PC und Zubehöre (linke Seite)
Medienanschlüsse für Gas und Kühlwasser mit Wasserfilter (rechte Seite)
¡
Lüftungsgitter für Abwärme aus dem Gerät
¡
Revisionsklappe (für Wartung der Neon-Lampe)
¡
1
2

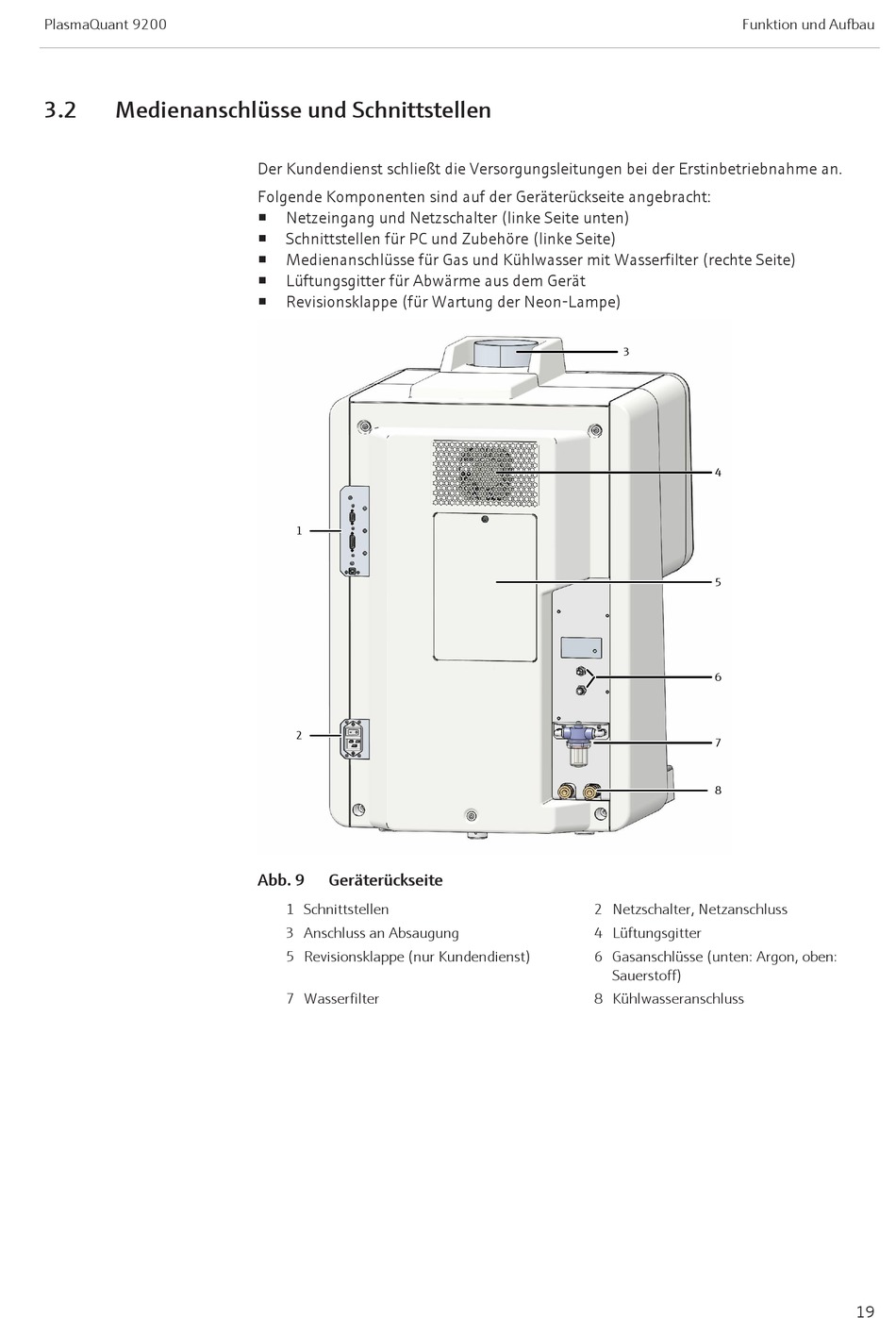

Abb. 9 Geräterückseite
1 Schnittstellen
3 Anschluss an Absaugung
5 Revisionsklappe (nur Kundendienst)
7 Wasserfilter
Funktion und Aufbau
3
4
5
6
7
8
2 Netzschalter, Netzanschluss
4 Lüftungsgitter
6 Gasanschlüsse (unten: Argon, oben:
Sauerstoff)
8 Kühlwasseranschluss
