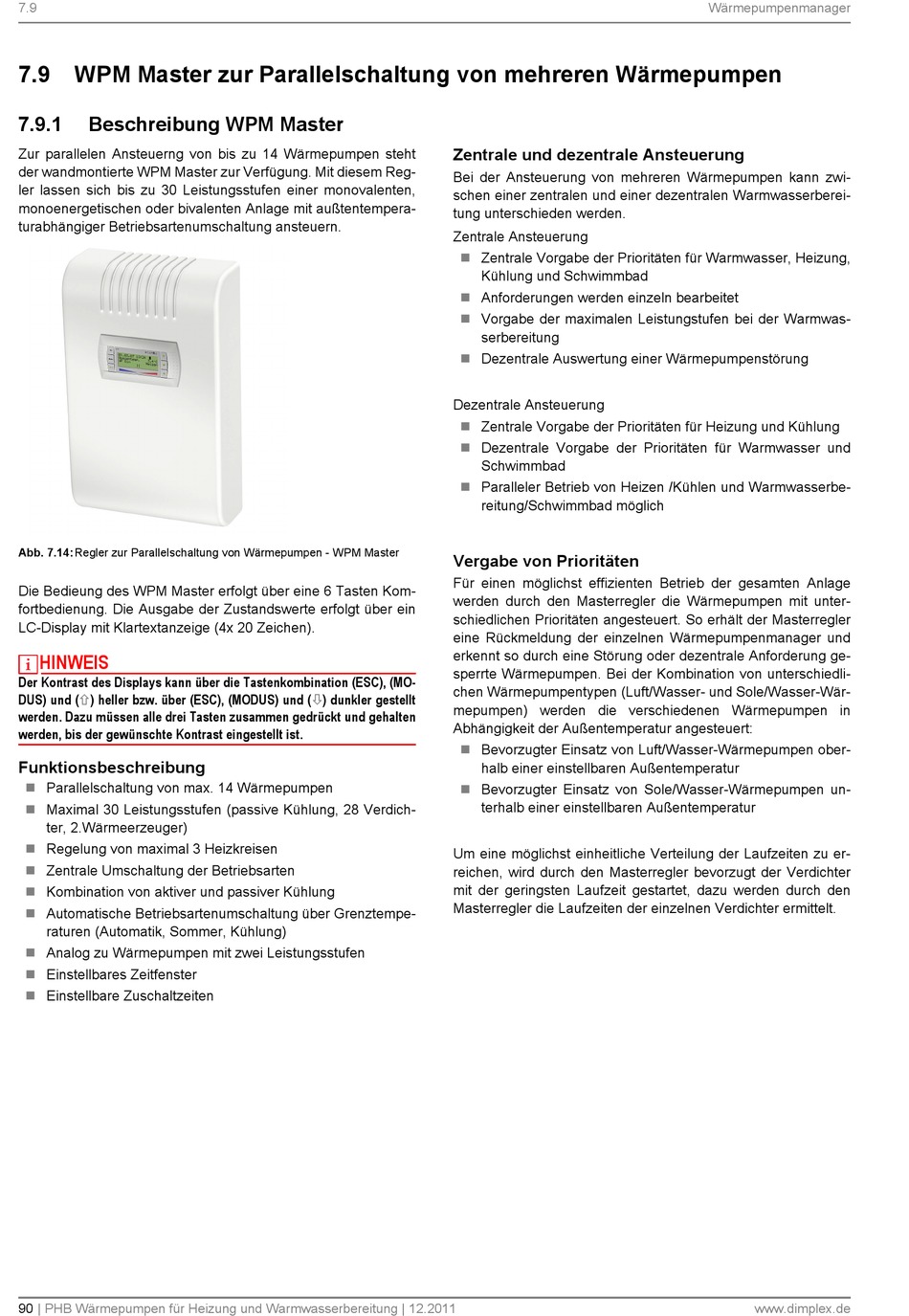

7.9 WPM Master zur Parallelschaltung von mehreren Wärmepumpen
7.9.1

Beschreibung WPM Master

Zur parallelen Ansteuerng von bis zu 14 Wärmepumpen steht
der wandmontierte WPM Master zur Verfügung. Mit diesem Reg-
ler lassen sich bis zu 30 Leistungsstufen einer monovalenten,
monoenergetischen oder bivalenten Anlage mit außtentempera-
turabhängiger Betriebsartenumschaltung ansteuern.
Abb. 7.14:Regler zur Parallelschaltung von Wärmepumpen - WPM Master
Die Bedieung des WPM Master erfolgt über eine 6 Tasten Kom-
fortbedienung. Die Ausgabe der Zustandswerte erfolgt über ein
LC-Display mit Klartextanzeige (4x 20 Zeichen).
HINWEIS
Der Kontrast des Displays kann über die Tastenkombination (ESC), (MO-
DUS) und () heller bzw. über (ESC), (MODUS) und () dunkler gestellt
werden. Dazu müssen alle drei Tasten zusammen gedrückt und gehalten
werden, bis der gewünschte Kontrast eingestellt ist.
Funktionsbeschreibung
 Parallelschaltung von max. 14 Wärmepumpen
Maximal 30 Leistungsstufen (passive Kühlung, 28 Verdich-

ter, 2.Wärmeerzeuger)
 Regelung von maximal 3 Heizkreisen
 Zentrale Umschaltung der Betriebsarten
 Kombination von aktiver und passiver Kühlung
 Automatische Betriebsartenumschaltung über Grenztempe-
raturen (Automatik, Sommer, Kühlung)
Analog zu Wärmepumpen mit zwei Leistungsstufen

 Einstellbares Zeitfenster
 Einstellbare Zuschaltzeiten
90 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Zentrale und dezentrale Ansteuerung
Bei der Ansteuerung von mehreren Wärmepumpen kann zwi-
schen einer zentralen und einer dezentralen Warmwasserberei-
tung unterschieden werden.
Zentrale Ansteuerung
 Zentrale Vorgabe der Prioritäten für Warmwasser, Heizung,
Kühlung und Schwimmbad
 Anforderungen werden einzeln bearbeitet
 Vorgabe der maximalen Leistungstufen bei der Warmwas-
serbereitung
 Dezentrale Auswertung einer Wärmepumpenstörung
Dezentrale Ansteuerung
 Zentrale Vorgabe der Prioritäten für Heizung und Kühlung
Dezentrale Vorgabe der Prioritäten für Warmwasser und

Schwimmbad
 Paralleler Betrieb von Heizen /Kühlen und Warmwasserbe-
reitung/Schwimmbad möglich
Vergabe von Prioritäten
Für einen möglichst effizienten Betrieb der gesamten Anlage
werden durch den Masterregler die Wärmepumpen mit unter-
schiedlichen Prioritäten angesteuert. So erhält der Masterregler
eine Rückmeldung der einzelnen Wärmepumpenmanager und
erkennt so durch eine Störung oder dezentrale Anforderung ge-
sperrte Wärmepumpen. Bei der Kombination von unterschiedli-
chen Wärmepumpentypen (Luft/Wasser- und Sole/Wasser-Wär-
mepumpen) werden die verschiedenen Wärmepumpen in
Abhängigkeit der Außentemperatur angesteuert:
 Bevorzugter Einsatz von Luft/Wasser-Wärmepumpen ober-
halb einer einstellbaren Außentemperatur
 Bevorzugter Einsatz von Sole/Wasser-Wärmepumpen un-
terhalb einer einstellbaren Außentemperatur
Um eine möglichst einheitliche Verteilung der Laufzeiten zu er-
reichen, wird durch den Masterregler bevorzugt der Verdichter
mit der geringsten Laufzeit gestartet, dazu werden durch den
Masterregler die Laufzeiten der einzelnen Verdichter ermittelt.
