Sole/Wasser-Wärmepumpe
3.5.2

Erweiterung des Temperatureinsatzbereichs

Bei schwankenden Temperaturen der Wärmequelle empfiehlt
sich der Einsatz einer Sole/Wasser-Wärmepumpe, da hier mini-
male Soleaustrittstemperaturen von -9 °C möglich sind. Im Ver-
gleich, Wasser/Wasser-Wärmepumpen schalten bereits aber
einer minimalen Wasseraustrittstemperatur von 4 °C ab. Die ma-
ximale Soleeintrittstemperatur liegt sowohl bei Sole/Wasser- als
auch bei Wasser/Wasser-Wärmepumpen bei 25 °C. Ein Über-
bzw. Unterschreiten der Einsatzgrenzen kann auf verschiedene
Arten verhindert werden.
HINWEIS
Mit fallender Soleeintrittstemperatur nimmt auch die Effizienz der Wärme-
pumpe ab.

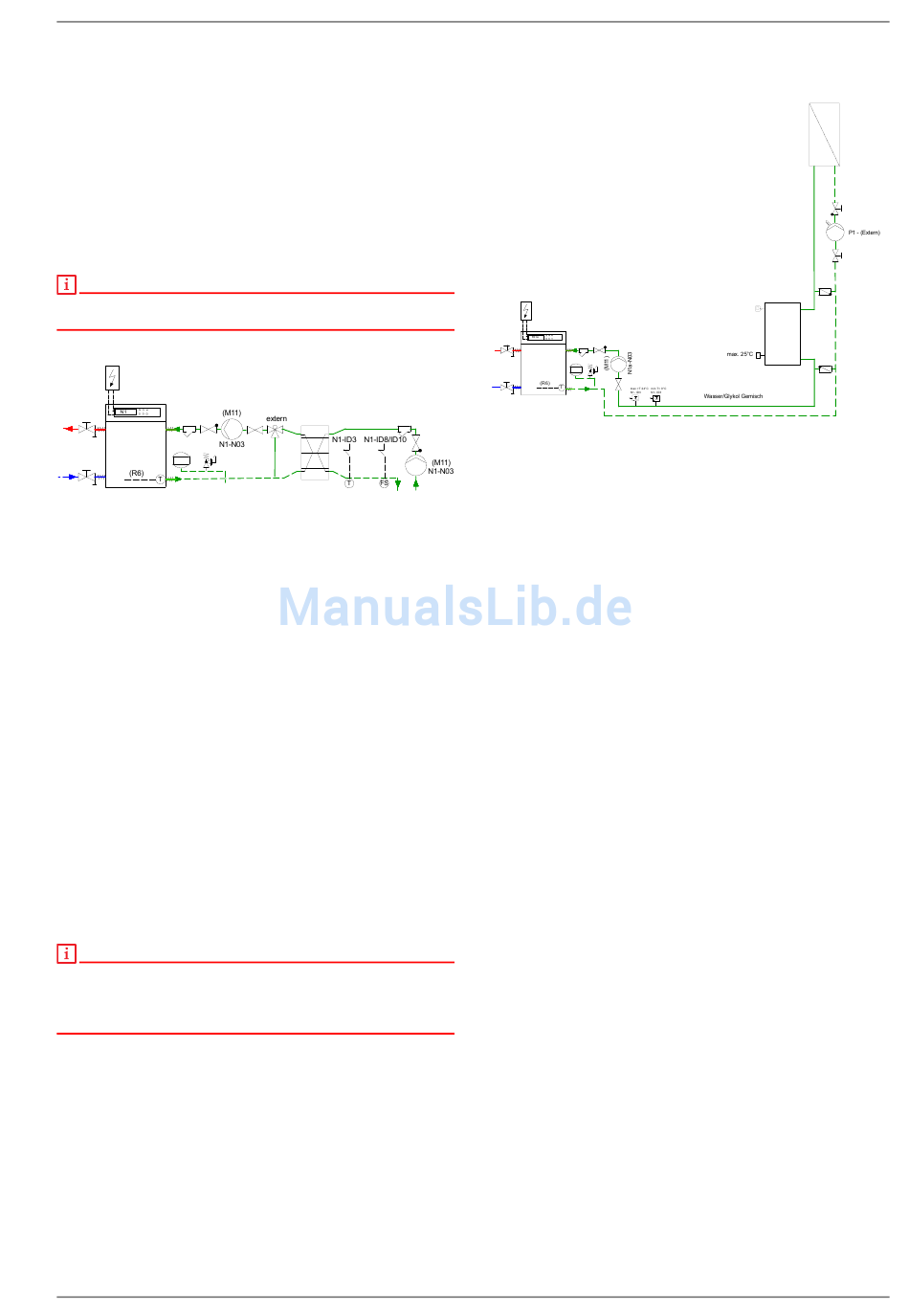

Abb. 3.15:Wärmepumpe mit 3-Wege-Ventil im Solekreislauf
Variante 1 - Wärmepumpe mit 3-Wege Ventil
Im Solekreislauf wird ein thermostatisch gesteuertes 3-Wege-
Ventil installiert. Steigt die Soleeintrittstemperatur über 25 °C an,
wird über den Mischer ein Teilvolumenstrom des Solerücklaufs
dem Solevorlauf beigemischt. Die Ansteuerung des Mischers er-
folgt durch eine externe Regelung.
Variante 2 - Wärmepumpe mit Pufferspeicher im
Solekreislauf
Variante 2 sieht den Einsatz eines Pufferspeicher im Solekreis-
lauf vor (siehe Abb. 3.16 auf S. 45). Durch eine externe Rege-
lung wird der Pufferspeicher über die Pumpe P1 beladen. Ab
einer minimalen Temperatur von 3 °C im Pufferspeicher wird die
Pumpe angesteuert und beläde diesen. Ab einer Temperatur von
maximal 24 °C schaltet die Pumpe P1 ab. Durch den Wärme-
pumpenmanager wird die Wärmequellenpumpe (Primärumwälz-
pumpe M11) im Solekreislauf angesteuert. Wird am Temperatur-
sensor (R6) eine Temperatur von 3 °C unter bzw. eine
Temperatur von 25 °C erreicht, schaltet der Wärmepumpenma-
nager die Wärmequellenpumpe ab.Der Solekreislauf ist mit Gly-
kol mit mindestens 25-Vol.% zu befüllen.
HINWEIS
Bei geringen Soletemperaturen im Pufferspeicher und in den Rohrleitun-
gen kann es zum Kondensatausfall am Pufferspeicher kommen. Aus die-
sem Grund ist dieser bauseits mit einer diffusionsdichten Isolierung zu
versehen.
www.dimplex.de
Abb. 3.16:Wärmepumpe mit Pufferspeicher im Solekreislauf
