8.15.6 Kombinations- und Kombispeicher

Zentrale Warmwasserbereitung über Rohrwärmetauscher
PWS
R3
T 332
(X3-R3)
E9
(X2-K21)
E10.1
(X2-K20)

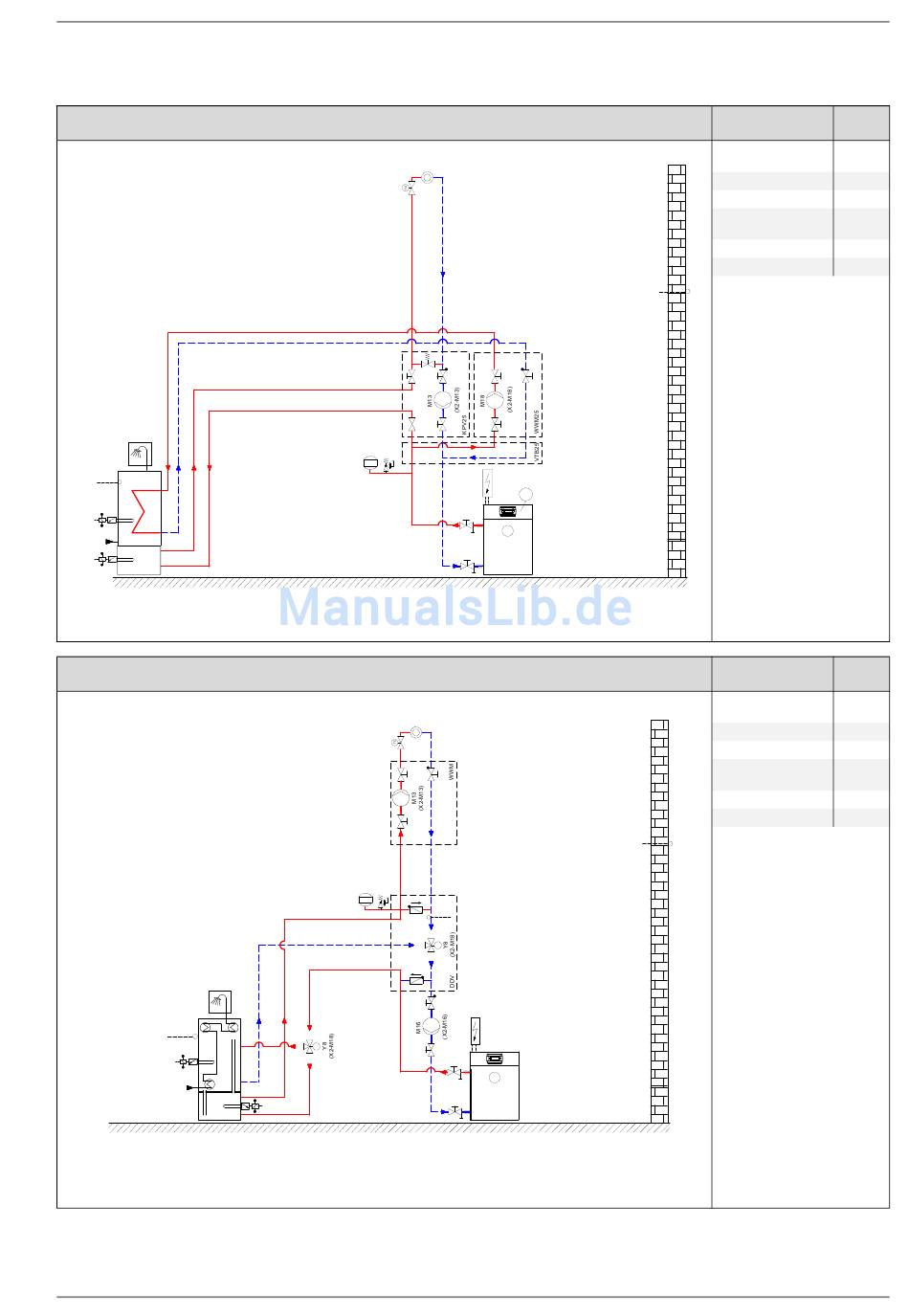

Abb. 8.44:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und dem Kombinati-
onsspeicher PWS 332

Zentrale Warmwasserbereitung im Durchflussprinzip

R3
T
(X3-R3)
E9
(X2-K21)
PWD
Abb. 8.45:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit zwei Heizkreisen und den Kombispei-
chern PWD 750, PWD 900 und PWD 1250.
www.dimplex.de
T
[A]
[B]
[AB]
[AB]
[B]
M
[A]
E10.1
(X2-K20)
2
N1
1
00211034
R2.1
(X3-2.1)
M
N1
1
00232044
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
Vorkonfiguration
Betriebsweise
Elektroheizung
1. Heizkreis
2. Heizkreis
Warmwasser
Flanschheizung
Schwimmbad
R1
T
(X3-R1)
Der Kombinationsspeicher be-
steht aus einem 100l Puffer- und
einem 300l Warmwasserspei-
cher, die hydraulisch und ther-
misch voneinander getrennt
sind.
Die Warmwasserbereitung er-
folgt über einen integrierten
Rohrwärmetauscher mit 3,2 m
Tauscherfläche.
Vorkonfiguration
Betriebsweise
Elektroheizung
1. Heizkreis
2. Heizkreis
Warmwasser
Flanschheizung
Schwimmbad
Bei den Kombinationsspeicher
R1
T
(X3-R1) PWD 750, 900 und 1250 erfolgt
die Warmwasserbereitung
durch integrierte Rippenrohr-
wärmetauscher, die das Warm-
wasser im Durchflussprinzip er-
wärmen.
Integrierte Wärmesteigrohre
nutzen den Heizungspuffer als
Vorwärmstufe für die Warmwas-
serbereitung.
Eine Schichtungsronde verhin-
dert Vermischungen zwischen
den unterschiedlichen Tempera-
turniveaus.
Die technischen Informationen
zu den Kombinationsspeichern
sind im technischen Anhang zu
finden.
