5.2 Schallausbreitung von Wärmepumpen
Bei der Aufstellung von Wärmepumpen sind je nach Aufstel-
lungsort verschiedene Maßnahmen zum Schallschutz zu ergrei-
fen.
Innenaufstellung
Die Wärmepumpe sollte, wie jeder Heizkessel, über Trennver-
schraubungen angeschlossen werden. Für die Verbindungen
zwischen Wärmepumpe sowie Heizungsvor- und -rücklauf sind
wegen der zu vermeidenden Schwingungsübertragungen druck-
, temperatur- und alterungsbeständige, elastische Schläuche zu
verwenden. Zusätzlich verfügen die meisten Wärmepumpen
über eine schwingungsentkoppelte Verdichtergrundplatte, dass
heißt der Verdichter ist auf einer separaten Grundplatte instal-
liert, die zur Körperschallentkopplung auf Gummipuffer aufge-
setzt ist. Weiterhin sollte die Wärmepumpe zur Reduzierung der
Körperschallübertragung auf den als Sonderzubehör erhältlichen
Sylomerstreifen SYL 250 aufgestellt werden.
Außenaufstellung
Eine Körperschallentkopplung ist nur dann notwendig, wenn das
Fundament der Wärmepumpe direkten Kontakt zum Gebäude
hat. Flexible Schläuche erleichtern den Anschluss der Wärme-
pumpe an das Heizsystem und verhindern gleichzeitig mögliche
Schwingungsübertragungen.
Zusätzlich verfügen die meisten außen aufgestellten Wärme-
pumpe ebenfalls über eine schwingungsentkoppelte Verdichter-
grundplatte. Bei der Außenaufstellung von Wärmepumpen ist die
Schallausbreitung zu berücksichtigen. Dabei sollte es vermieden
werden, die Luft unmittelbar auf Terrassen, Balkone u.ä auszu-
blasen. Auch das direkte Anblasen von Hauswänden usw. ist zu
vermeiden, da es hier zu einer Erhöhung des Schalldruckpegels
kommen kann. Durch bauliche Hindernisse kann die Schallaus-
breitung verringert werden. Die Ausrichtung der Ausblasseite
sollte nach Möglichkeit Richtung Straße erfolgen.
HINWEIS
Der Luftstrom von außen aufgestellen Luft/Wasser-Wärmepumpen darf
auf keiner Seite behindert werden.

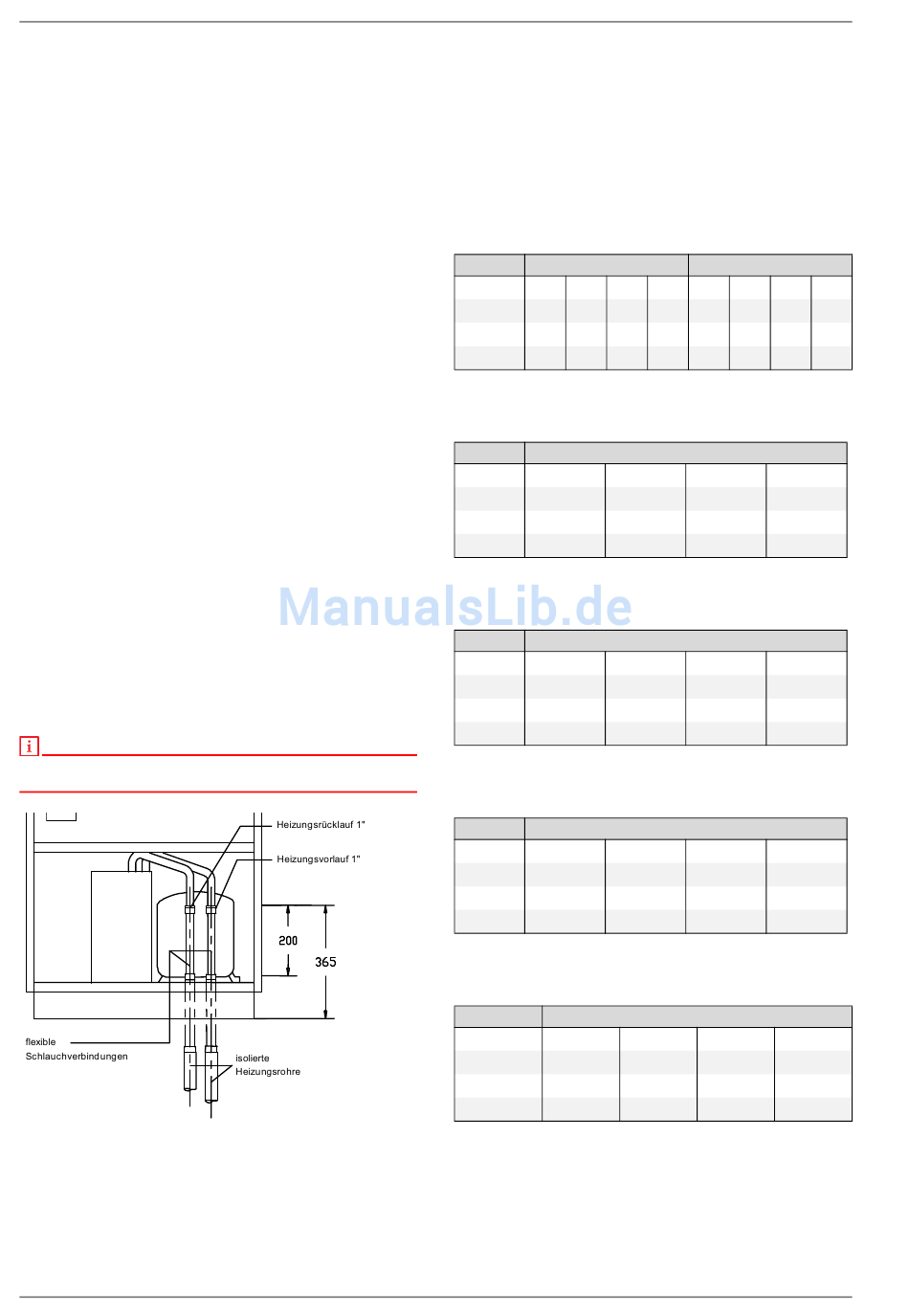

Abb. 5.4: Einbindungsbeispiel einer Wärmepumpe für Außenaufstellung
Schallemission von außen aufgestellen Luft/
Wasser-Wärmepumpen
Abb. 5.3 auf S. 57 zeigt die vier Hauptrichtungen der Schallaus-
breitung. Die Ansaugseite hat die Richtungsziffer „1", die Aus-
blasseite die Ziffer „3".
58
| PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Mit Hilfe der Tabellen lassen sich die gerichteten Schalldruckpe-
gel der Luft/Wasser-Wärmepumpen ablesen. Die Werte in 1 m
Abstand sind tatsächlich gemessene Werte. Die Werte in 5 und
10 m Entfernung ergeben sich durch Berechnung bei halbkugel-
förmiger Ausbreitung im Freifeld. In der Praxis sind Abweichun-
gen möglich, die durch Schall-Reflexion bzw. Schall-Absorption
aufgrund örtlicher Gegebenheiten verursacht werden.
Typ
LA 20AS / LA 17PS
Rtg.
1
2
3
1m
52
48
54
5m
41
37
43
10m
35
31
37
Tab. 5.3: Schallausbreitung LA 20-24AS und LA 17PS
Typ
LA 22PS / LA 26PS LA 26HS
Rtg.
1
1m
56
5m
45
10m
39
Tab. 5.4: Schallausbreitung LA 22-26PS und LA 26HS
Typ
Rtg.
1
1m
47
5m
35
10m
30
Tab. 5.5: Schallausbreitung LA 11TAS
Typ
Rtg.
1
1m
48
5m
37
10m
31
Tab. 5.6: Schallausbreitung LA 16TAS
Typ
Richtung
1
1m
43
5m
31
10m
26
Tab. 5.7: Schallausbreitung LA 6TU
Schallemissionen von Wärmepumpen
LA 24AS / LA 28AS
4
1
2
3
48
56
50
58
37
45
39
47
31
39
33
41
2
3
50
58
50
39
47
39
33
41
33
LA 11TAS
2
3
44
48
44
33
36
33
27
31
27
LA 16TAS
2
3
46
49
46
35
38
34
29
32
29
LA 6TU
2
3
42
46
30
34
25
29
