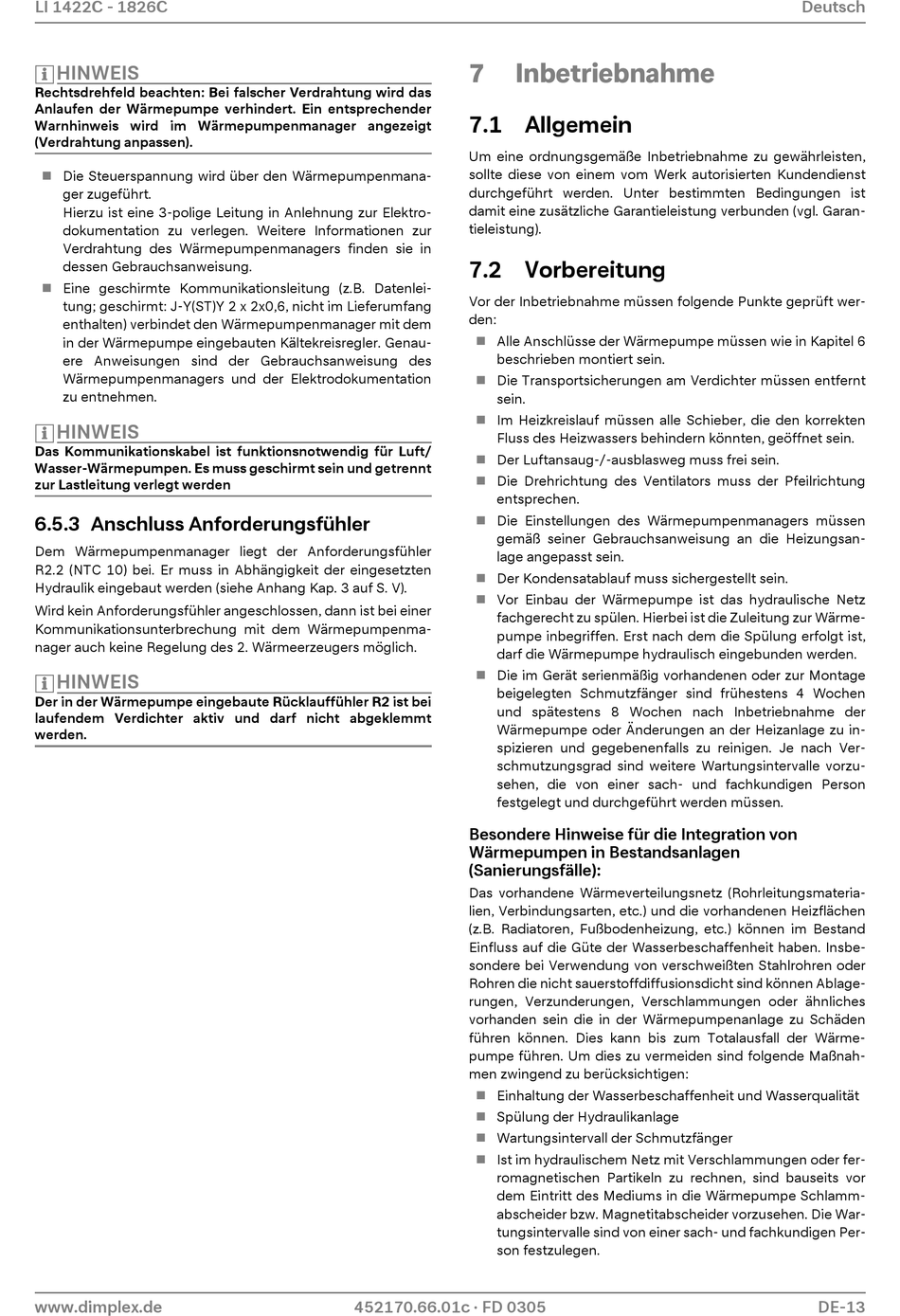

LI 1422C - 1826C
HINWEIS
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das
Anlaufen der Wärmepumpe verhindert. Ein entsprechender
Warnhinweis wird im Wärmepumpenmanager angezeigt
(Verdrahtung anpassen).
 Die Steuerspannung wird über den Wärmepumpenmana-
ger zugeführt.
Hierzu ist eine 3-polige Leitung in Anlehnung zur Elektro-
dokumentation zu verlegen. Weitere Informationen zur
Verdrahtung des Wärmepumpenmanagers finden sie in
dessen Gebrauchsanweisung.
 Eine geschirmte Kommunikationsleitung (z.B. Datenlei-
tung; geschirmt: J-Y(ST)Y 2 x 2x0,6, nicht im Lieferumfang
enthalten) verbindet den Wärmepumpenmanager mit dem
in der Wärmepumpe eingebauten Kältekreisregler. Genau-
ere Anweisungen sind der Gebrauchsanweisung des
Wärmepumpenmanagers und der Elektrodokumentation
zu entnehmen.
HINWEIS
Das Kommunikationskabel ist funktionsnotwendig für Luft/
Wasser-Wärmepumpen. Es muss geschirmt sein und getrennt
zur Lastleitung verlegt werden
6.5.3 Anschluss Anforderungsfühler
Dem Wärmepumpenmanager liegt der Anforderungsfühler
R2.2 (NTC 10) bei. Er muss in Abhängigkeit der eingesetzten
Hydraulik eingebaut werden (siehe Anhang Kap. 3 auf S. V).
Wird kein Anforderungsfühler angeschlossen, dann ist bei einer
Kommunikationsunterbrechung mit dem Wärmepumpenma-
nager auch keine Regelung des 2. Wärmeerzeugers möglich.
HINWEIS
Der in der Wärmepumpe eingebaute Rücklauffühler R2 ist bei
laufendem Verdichter aktiv und darf nicht abgeklemmt
werden.
www.dimplex.de
7

Inbetriebnahme

7.1 Allgemein

Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist
damit eine zusätzliche Garantieleistung verbunden (vgl. Garan-
tieleistung).

7.2 Vorbereitung

Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
Alle Anschlüsse der Wärmepumpe müssen wie in Kapitel 6

beschrieben montiert sein.
 Die Transportsicherungen am Verdichter müssen entfernt
sein.
Im Heizkreislauf müssen alle Schieber, die den korrekten

Fluss des Heizwassers behindern könnten, geöffnet sein.
Der Luftansaug-/-ausblasweg muss frei sein.

 Die Drehrichtung des Ventilators muss der Pfeilrichtung
entsprechen.
Die Einstellungen des Wärmepumpenmanagers müssen

gemäß seiner Gebrauchsanweisung an die Heizungsan-
lage angepasst sein.
Der Kondensatablauf muss sichergestellt sein.

 Vor Einbau der Wärmepumpe ist das hydraulische Netz
fachgerecht zu spülen. Hierbei ist die Zuleitung zur Wärme-
pumpe inbegriffen. Erst nach dem die Spülung erfolgt ist,
darf die Wärmepumpe hydraulisch eingebunden werden.
 Die im Gerät serienmäßig vorhandenen oder zur Montage
beigelegten Schmutzfänger sind frühestens 4 Wochen
und spätestens 8 Wochen nach Inbetriebnahme der
Wärmepumpe oder Änderungen an der Heizanlage zu in-
spizieren und gegebenenfalls zu reinigen. Je nach Ver-
schmutzungsgrad sind weitere Wartungsintervalle vorzu-
sehen, die von einer sach- und fachkundigen Person
festgelegt und durchgeführt werden müssen.
Besondere Hinweise für die Integration von
Wärmepumpen in Bestandsanlagen
(Sanierungsfälle):
Das vorhandene Wärmeverteilungsnetz (Rohrleitungsmateria-
lien, Verbindungsarten, etc.) und die vorhandenen Heizflächen
(z.B. Radiatoren, Fußbodenheizung, etc.) können im Bestand
Einfluss auf die Güte der Wasserbeschaffenheit haben. Insbe-
sondere bei Verwendung von verschweißten Stahlrohren oder
Rohren die nicht sauerstoffdiffusionsdicht sind können Ablage-
rungen, Verzunderungen, Verschlammungen oder ähnliches
vorhanden sein die in der Wärmepumpenanlage zu Schäden
führen können. Dies kann bis zum Totalausfall der Wärme-
pumpe führen. Um dies zu vermeiden sind folgende Maßnah-
men zwingend zu berücksichtigen:
Einhaltung der Wasserbeschaffenheit und Wasserqualität

 Spülung der Hydraulikanlage
Wartungsintervall der Schmutzfänger

 Ist im hydraulischem Netz mit Verschlammungen oder fer-
romagnetischen Partikeln zu rechnen, sind bauseits vor
dem Eintritt des Mediums in die Wärmepumpe Schlamm-
abscheider bzw. Magnetitabscheider vorzusehen. Die War-
tungsintervalle sind von einer sach- und fachkundigen Per-
son festzulegen.
