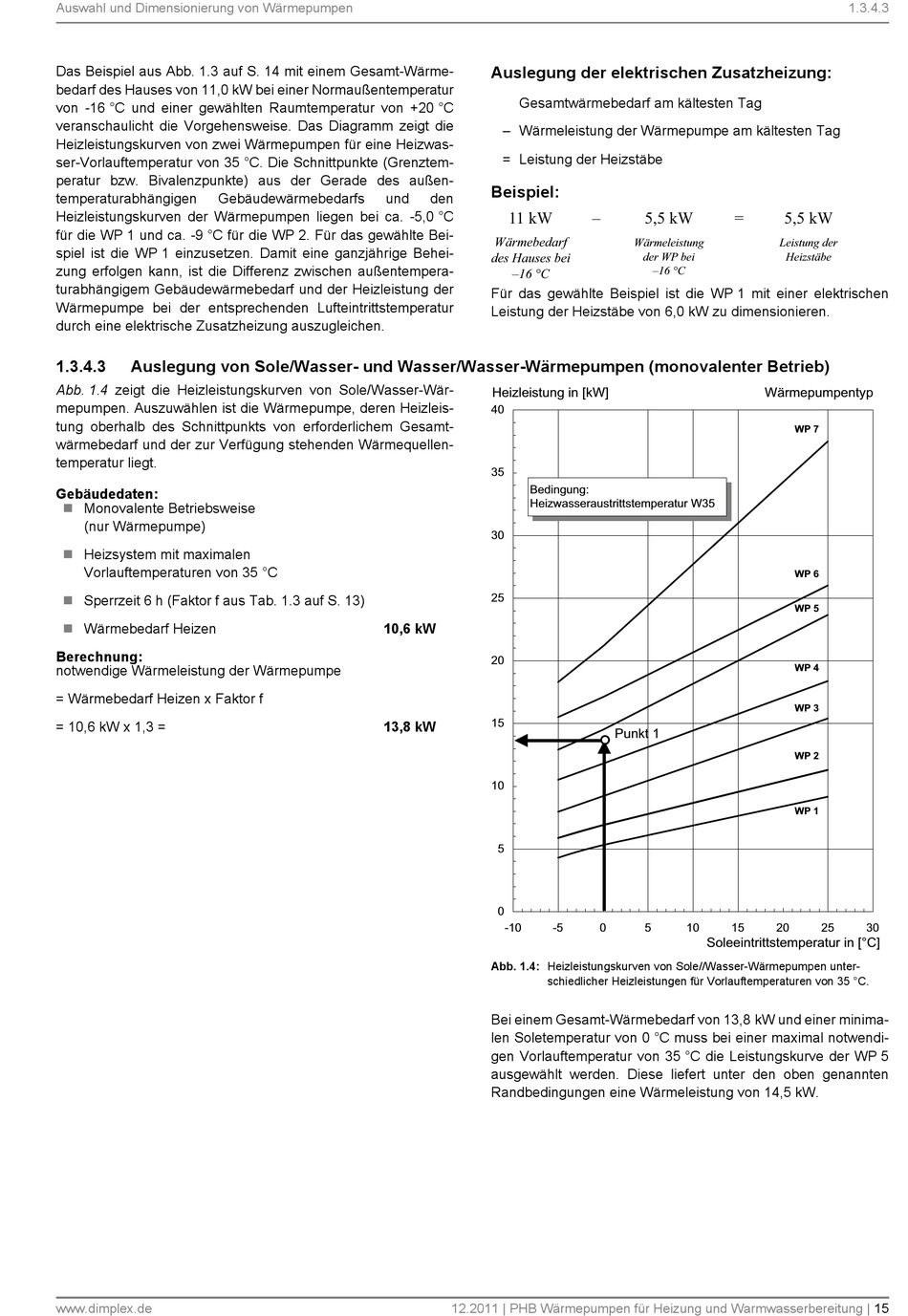

Auswahl und Dimensionierung von Wärmepumpen
Das Beispiel aus Abb. 1.3 auf S. 14 mit einem Gesamt-Wärme-
bedarf des Hauses von 11,0 kW bei einer Normaußentemperatur
von -16 °C und einer gewählten Raumtemperatur von +20 °C
veranschaulicht die Vorgehensweise. Das Diagramm zeigt die
Heizleistungskurven von zwei Wärmepumpen für eine Heizwas-
ser-Vorlauftemperatur von 35 °C. Die Schnittpunkte (Grenztem-
peratur bzw. Bivalenzpunkte) aus der Gerade des außen-
temperaturabhängigen Gebäudewärmebedarfs
Heizleistungskurven der Wärmepumpen liegen bei ca. -5,0 °C
für die WP 1 und ca. -9 °C für die WP 2. Für das gewählte Bei-
spiel ist die WP 1 einzusetzen. Damit eine ganzjährige Behei-
zung erfolgen kann, ist die Differenz zwischen außentempera-
turabhängigem Gebäudewärmebedarf und der Heizleistung der
Wärmepumpe bei der entsprechenden Lufteintrittstemperatur
durch eine elektrische Zusatzheizung auszugleichen.
1.3.4.3 Auslegung von Sole/Wasser- und Wasser/Wasser-Wärmepumpen (monovalenter Betrieb)
Abb. 1.4 zeigt die Heizleistungskurven von Sole/Wasser-Wär-
mepumpen. Auszuwählen ist die Wärmepumpe, deren Heizleis-
tung oberhalb des Schnittpunkts von erforderlichem Gesamt-
wärmebedarf und der zur Verfügung stehenden Wärmequellen-
temperatur liegt.
Gebäudedaten:
 Monovalente Betriebsweise
(nur Wärmepumpe)
 Heizsystem mit maximalen
Vorlauftemperaturen von 35 °C
 Sperrzeit 6 h (Faktor f aus Tab. 1.3 auf S. 13)
Wärmebedarf Heizen

Berechnung:
notwendige Wärmeleistung der Wärmepumpe
= Wärmebedarf Heizen x Faktor f
= 10,6 kW x 1,3 =
www.dimplex.de

Auslegung der elektrischen Zusatzheizung:

Gesamtwärmebedarf am kältesten Tag
– Wärmeleistung der Wärmepumpe am kältesten Tag
= Leistung der Heizstäbe
Beispiel:
und den
 N:
:lUPHEHGDUI
GHV +DXVHV EHL
± ƒ&
Für das gewählte Beispiel ist die WP 1 mit einer elektrischen
Leistung der Heizstäbe von 6,0 kW zu dimensionieren.
10,6 kW
13,8 kW
Abb. 1.4: Heizleistungskurven von Sole//Wasser-Wärmepumpen unter-
schiedlicher Heizleistungen für Vorlauftemperaturen von 35 °C.
Bei einem Gesamt-Wärmebedarf von 13,8 kW und einer minima-
len Soletemperatur von 0 °C muss bei einer maximal notwendi-
gen Vorlauftemperatur von 35 °C die Leistungskurve der WP 5
ausgewählt werden. Diese liefert unter den oben genannten
Randbedingungen eine Wärmeleistung von 14,5 kW.
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
±  N:
:lUPHOHLVWXQJ
GHU :3 EHL
± ƒ&
1.3.4.3
 N:
/HLVWXQJ GHU
+HL]VWlEH
:3
:3
:3
:3
:3
:3
:3
