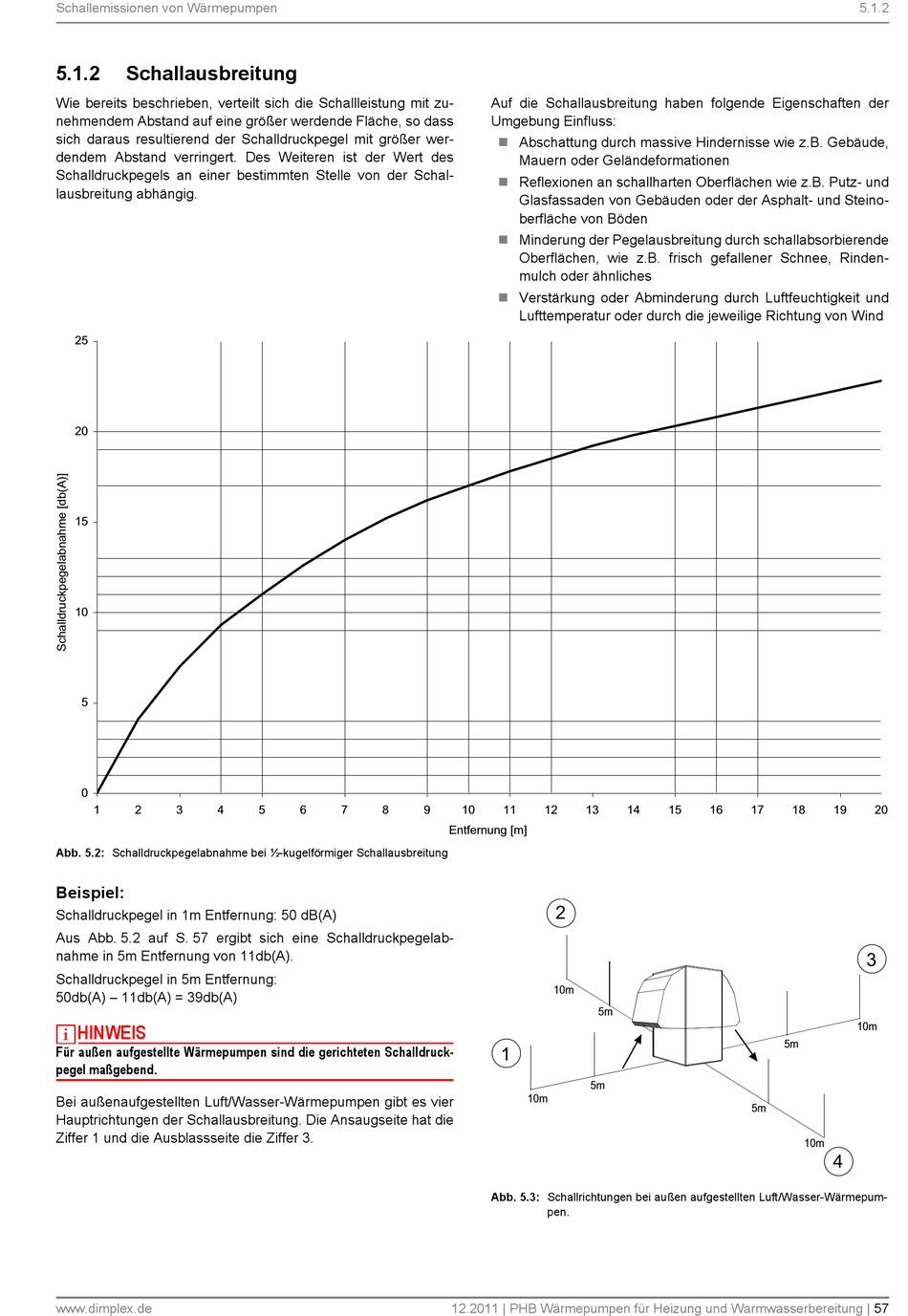

Schallausbreitung - Dimplex LI11TES Handbuch

Schallemissionen von Wärmepumpen
5.1.2

Schallausbreitung

Wie bereits beschrieben, verteilt sich die Schallleistung mit zu-
nehmendem Abstand auf eine größer werdende Fläche, so dass
sich daraus resultierend der Schalldruckpegel mit größer wer-
dendem Abstand verringert. Des Weiteren ist der Wert des
Schalldruckpegels an einer bestimmten Stelle von der Schal-
lausbreitung abhängig.
Abb. 5.2: Schalldruckpegelabnahme bei ½-kugelförmiger Schallausbreitung
Beispiel:
Schalldruckpegel in 1m Entfernung: 50 dB(A)
Aus Abb. 5.2 auf S. 57 ergibt sich eine Schalldruckpegelab-
nahme in 5m Entfernung von 11db(A).
Schalldruckpegel in 5m Entfernung:
50db(A) – 11db(A) = 39db(A)
HINWEIS
Für außen aufgestellte Wärmepumpen sind die gerichteten Schalldruck-
pegel maßgebend.
Bei außenaufgestellten Luft/Wasser-Wärmepumpen gibt es vier
Hauptrichtungen der Schallausbreitung. Die Ansaugseite hat die
Ziffer 1 und die Ausblassseite die Ziffer 3.
www.dimplex.de
Auf die Schallausbreitung haben folgende Eigenschaften der
Umgebung Einfluss:
Abschattung durch massive Hindernisse wie z.B. Gebäude,

Mauern oder Geländeformationen
 Reflexionen an schallharten Oberflächen wie z.B. Putz- und
Glasfassaden von Gebäuden oder der Asphalt- und Steino-
berfläche von Böden
 Minderung der Pegelausbreitung durch schallabsorbierende
Oberflächen, wie z.B. frisch gefallener Schnee, Rinden-
mulch oder ähnliches
 Verstärkung oder Abminderung durch Luftfeuchtigkeit und
Lufttemperatur oder durch die jeweilige Richtung von Wind
Abb. 5.3: Schallrichtungen bei außen aufgestellten Luft/Wasser-Wärmepum-
pen.
