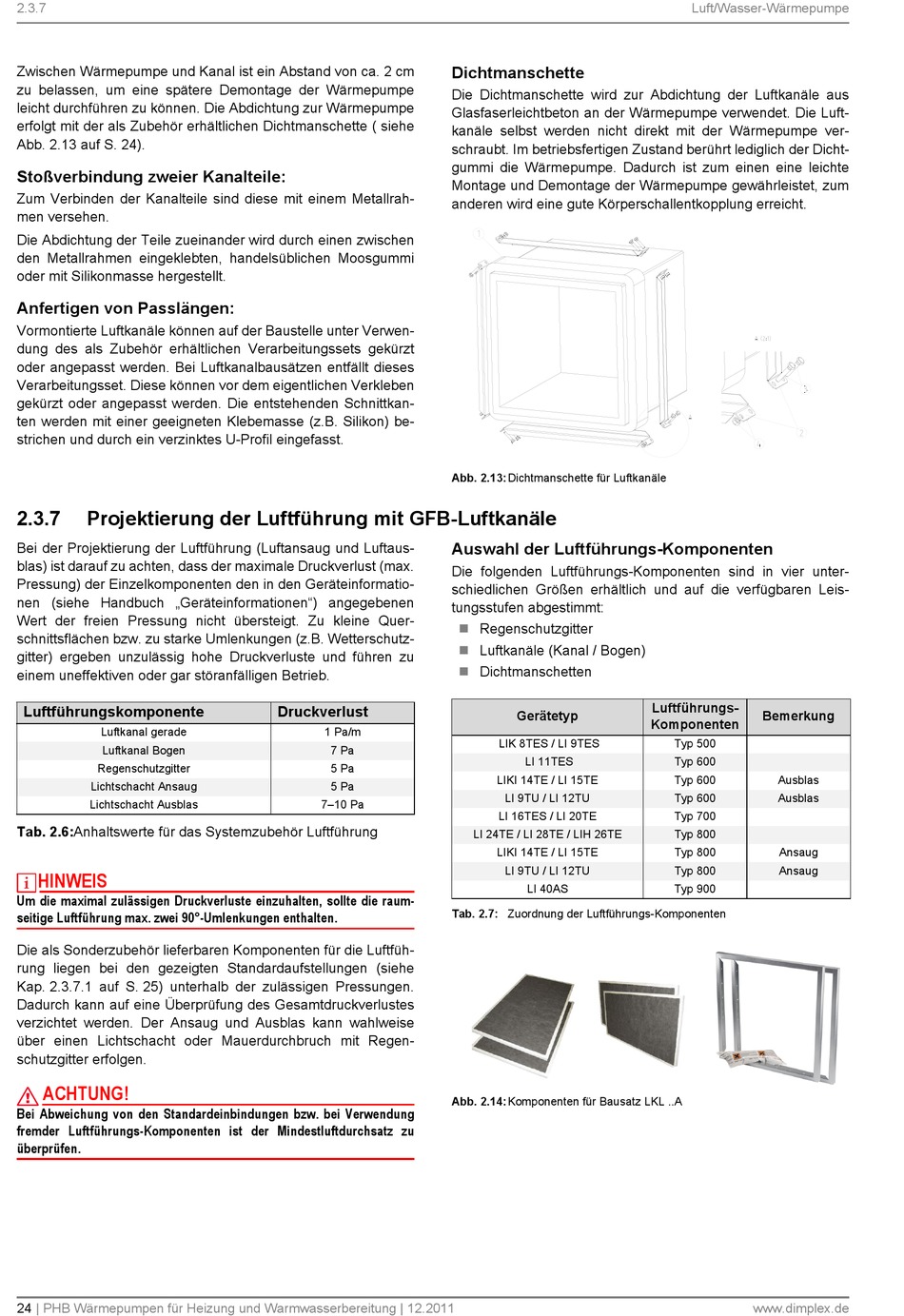

2.3.7
Zwischen Wärmepumpe und Kanal ist ein Abstand von ca. 2 cm
zu belassen, um eine spätere Demontage der Wärmepumpe
leicht durchführen zu können. Die Abdichtung zur Wärmepumpe
erfolgt mit der als Zubehör erhältlichen Dichtmanschette ( siehe
Abb. 2.13 auf S. 24).
Stoßverbindung zweier Kanalteile:
Zum Verbinden der Kanalteile sind diese mit einem Metallrah-
men versehen.
Die Abdichtung der Teile zueinander wird durch einen zwischen
den Metallrahmen eingeklebten, handelsüblichen Moosgummi
oder mit Silikonmasse hergestellt.
Anfertigen von Passlängen:
Vormontierte Luftkanäle können auf der Baustelle unter Verwen-
dung des als Zubehör erhältlichen Verarbeitungssets gekürzt
oder angepasst werden. Bei Luftkanalbausätzen entfällt dieses
Verarbeitungsset. Diese können vor dem eigentlichen Verkleben
gekürzt oder angepasst werden. Die entstehenden Schnittkan-
ten werden mit einer geeigneten Klebemasse (z.B. Silikon) be-
strichen und durch ein verzinktes U-Profil eingefasst.
2.3.7 Projektierung der Luftführung mit GFB-Luftkanäle
Bei der Projektierung der Luftführung (Luftansaug und Luftaus-
blas) ist darauf zu achten, dass der maximale Druckverlust (max.
Pressung) der Einzelkomponenten den in den Geräteinformatio-
nen (siehe Handbuch „Geräteinformationen") angegebenen
Wert der freien Pressung nicht übersteigt. Zu kleine Quer-
schnittsflächen bzw. zu starke Umlenkungen (z.B. Wetterschutz-
gitter) ergeben unzulässig hohe Druckverluste und führen zu
einem uneffektiven oder gar störanfälligen Betrieb.
Luftführungskomponente
Luftkanal gerade
Luftkanal Bogen
Regenschutzgitter
Lichtschacht Ansaug
Lichtschacht Ausblas
Tab. 2.6:Anhaltswerte für das Systemzubehör Luftführung
HINWEIS
Um die maximal zulässigen Druckverluste einzuhalten, sollte die raum-
seitige Luftführung max. zwei 90°-Umlenkungen enthalten.
Die als Sonderzubehör lieferbaren Komponenten für die Luftfüh-
rung liegen bei den gezeigten Standardaufstellungen (siehe
Kap. 2.3.7.1 auf S. 25) unterhalb der zulässigen Pressungen.
Dadurch kann auf eine Überprüfung des Gesamtdruckverlustes
verzichtet werden. Der Ansaug und Ausblas kann wahlweise
über einen Lichtschacht oder Mauerdurchbruch mit Regen-
schutzgitter erfolgen.
ACHTUNG!
Bei Abweichung von den Standardeinbindungen bzw. bei Verwendung
fremder Luftführungs-Komponenten ist der Mindestluftdurchsatz zu
überprüfen.
24 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Druckverlust
1 Pa/m
7 Pa
5 Pa
5 Pa
7–10 Pa
Dichtmanschette
Die Dichtmanschette wird zur Abdichtung der Luftkanäle aus
Glasfaserleichtbeton an der Wärmepumpe verwendet. Die Luft-
kanäle selbst werden nicht direkt mit der Wärmepumpe ver-
schraubt. Im betriebsfertigen Zustand berührt lediglich der Dicht-
gummi die Wärmepumpe. Dadurch ist zum einen eine leichte
Montage und Demontage der Wärmepumpe gewährleistet, zum
anderen wird eine gute Körperschallentkopplung erreicht.
Abb. 2.13:Dichtmanschette für Luftkanäle
Auswahl der Luftführungs-Komponenten
Die folgenden Luftführungs-Komponenten sind in vier unter-
schiedlichen Größen erhältlich und auf die verfügbaren Leis-
tungsstufen abgestimmt:
 Regenschutzgitter
 Luftkanäle (Kanal / Bogen)
 Dichtmanschetten
Gerätetyp
LIK 8TES / LI 9TES
LI 11TES
LIKI 14TE / LI 15TE
LI 9TU / LI 12TU
LI 16TES / LI 20TE
LI 24TE / LI 28TE / LIH 26TE
LIKI 14TE / LI 15TE
LI 9TU / LI 12TU
LI 40AS
Tab. 2.7: Zuordnung der Luftführungs-Komponenten
Abb. 2.14:Komponenten für Bausatz LKL ..A
Luft/Wasser-Wärmepumpe
Luftführungs-
Bemerkung
Komponenten
Typ 500
Typ 600
Typ 600 Ausblas
Typ 600 Ausblas
Typ 700
Typ 800
Typ 800 Ansaug
Typ 800 Ansaug
Typ 900
