8.15.11 Einbindung von Split-Luft/Wasser-Wärmepumpen

Monoenergetischer Betrieb

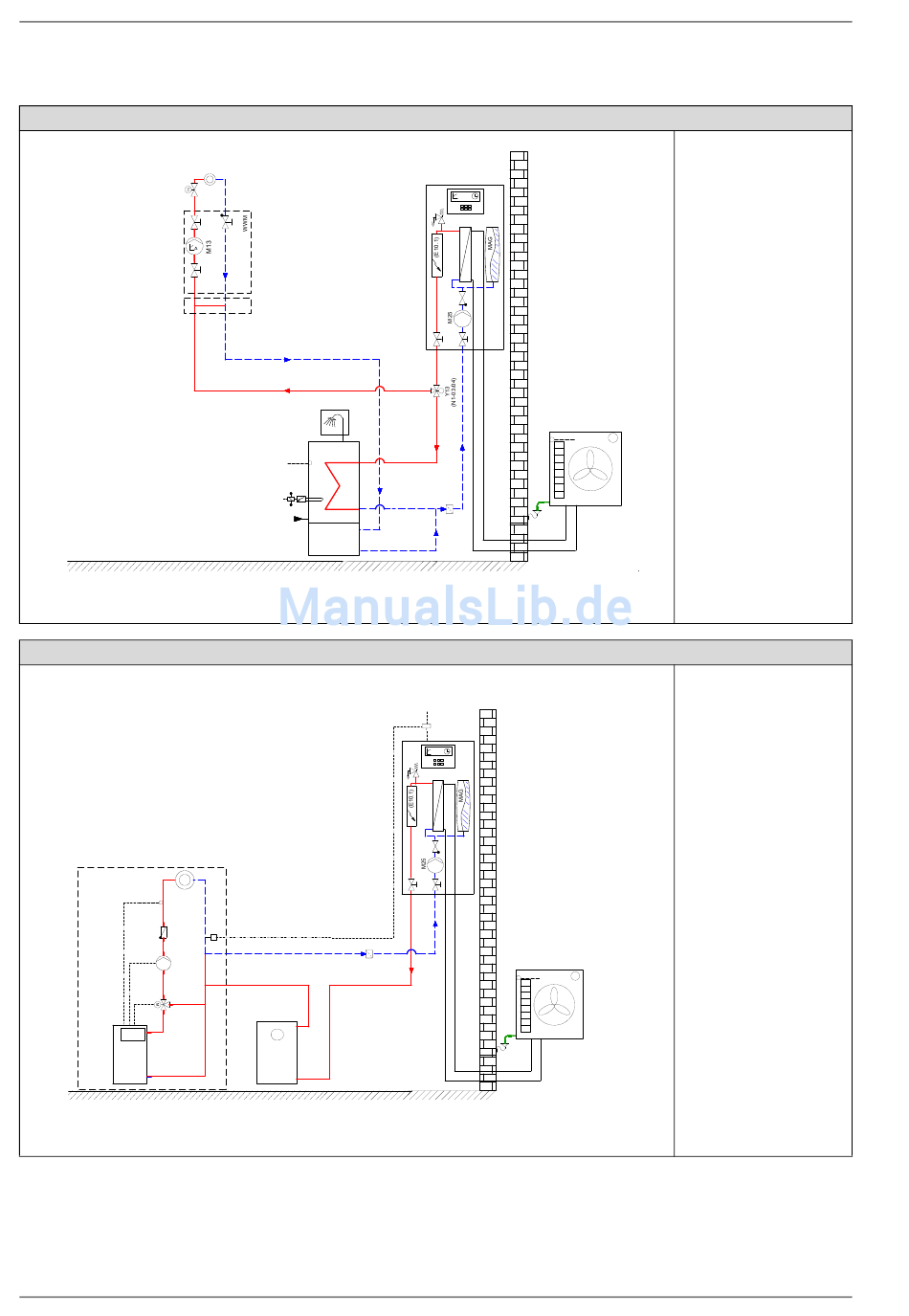

Abb. 8.56:Einbindungsschema für den monovalenten Wärmepumpenbetrieb einer Split-Luft/Wasser-Wärmepumpe mit einem
Heizkreis und Warmwasserbereitung (Außentemperatur geführte Regelung)

Bivalenter Betrieb

Bestand
T
Öl / Gas
Abb. 8.57:Einbindungsschema für den bivalenten Wärmepumpenbetrieb einer Split-Luft/Wasser-Wärmepumpe mit einem
Heizkreis und einem Bestandskessel (Öl/Gas)
128 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
p
EB KPV
PWS
332
R3
T
(N1-01/02)
E9
(N1-05/06/GND)
-
SMF
3
Einbindung der Wärmepumpe in das Heizsystem
N1
M
(R1)
T
SMF
K -
N1
(R1)
1.7
T
Bei allen Split-Luft/Wasser-Wär-
mepumpen ist in der Innenein-
heit neben einem Elektroheiz-
stab zur Heizungsunterstützung
auch eine Umwälzpumpe integ-
riert. Der Heizstab unterstützt im
Bedarfsfall die Wärmepumpe.
Die Umwälzpumpe fungiert über
das 3-Wege entweder als Hei-
zungsumwälzpumpe doer als
Warmwasserladepumpe.
Die im Heizkreis installierte Um-
wälzpumpe M13 ist eine elektro-
nisch gergelte Umwälzpumpe.
1.7
Die Regelung der als Bestand
gezeichneten Anlage erfolgt
über die vorhandene Kesselre-
gelung. Die maximale Eintritts-
temperatur in die Wärmepumpe
ist auf 60°C zu begrenzen.(z.B.
durch eingezeichneten Thermo-
stat).
Wird die Betriebsart bivalent al-
ternativ gewünscht kann über
den eingezeichneten Thermos-
tat die Wärmepumpe bei Über-
schreiten der Temperatur abge-
schaltet werden. Der
Bivalenzpunkt der Wärme-
pumpe ist auf -15 °C einzustel-
len um ein Einschalten der ein-
gebauten Rohrheizung zu
verhindern. Die Heizkurve der
Wärmepumpe ist so einzustel-
len, dass sich oberhalb des Bi-
valenzpunktes eine höhere Soll-
temperatur als bei der
Kesselregelung ergibt. Eine
Warmwasserbereitung mit Wär-
mepumpe und Kessel ist bei die-
ser Einbindung nicht möglich!
