7.2.2
7.2.2

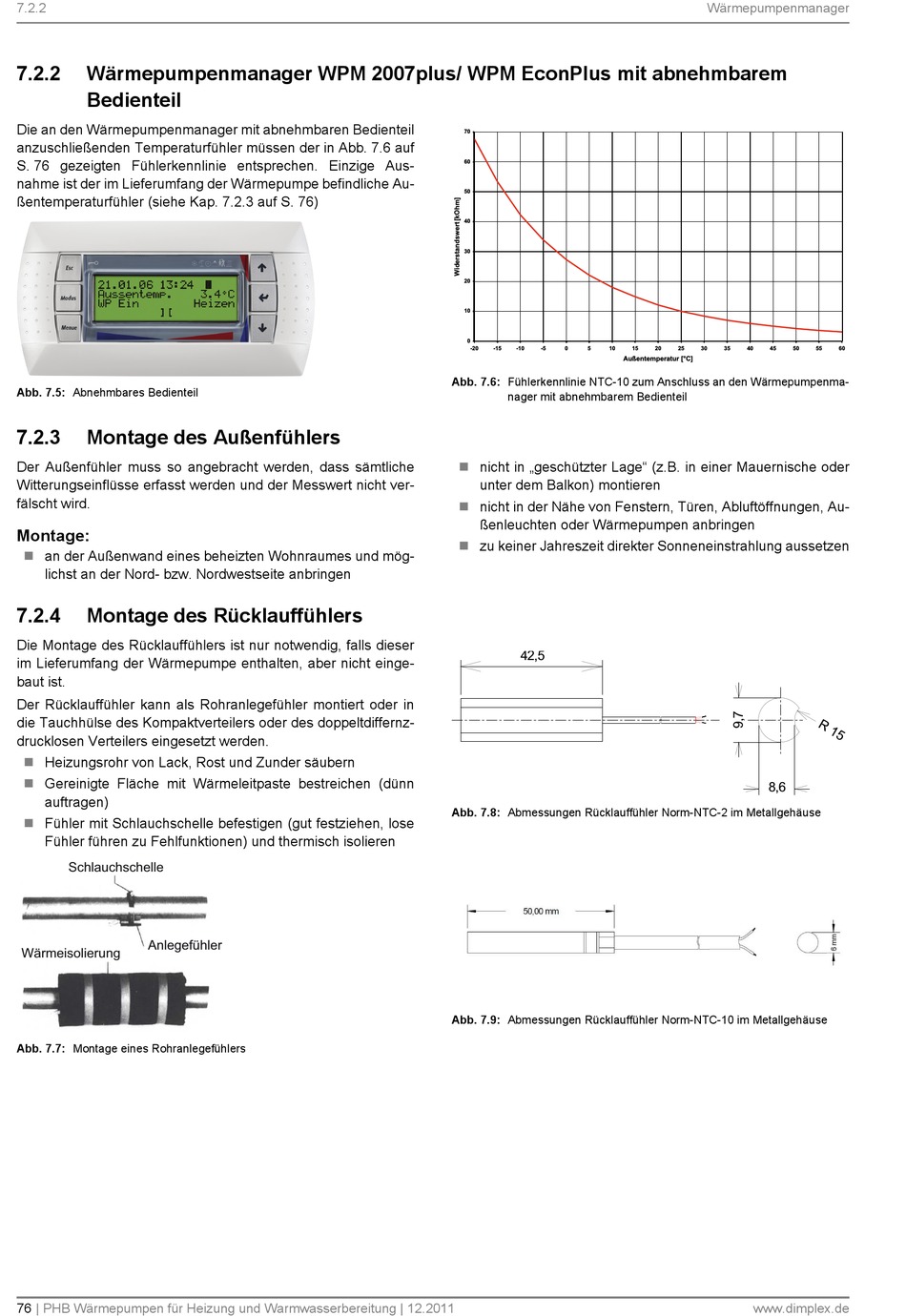

Wärmepumpenmanager WPM 2007plus/ WPM EconPlus mit abnehmbarem
Bedienteil
Die an den Wärmepumpenmanager mit abnehmbaren Bedienteil
anzuschließenden Temperaturfühler müssen der in Abb. 7.6 auf
S. 76 gezeigten Fühlerkennlinie entsprechen. Einzige Aus-
nahme ist der im Lieferumfang der Wärmepumpe befindliche Au-
ßentemperaturfühler (siehe Kap. 7.2.3 auf S. 76)
Abb. 7.5: Abnehmbares Bedienteil
7.2.3
Montage des Außenfühlers
Der Außenfühler muss so angebracht werden, dass sämtliche
Witterungseinflüsse erfasst werden und der Messwert nicht ver-
fälscht wird.
Montage:
an der Außenwand eines beheizten Wohnraumes und mög-
lichst an der Nord- bzw. Nordwestseite anbringen
7.2.4
Montage des Rücklauffühlers
Die Montage des Rücklauffühlers ist nur notwendig, falls dieser
im Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut ist.
Der Rücklauffühler kann als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers oder des doppeltdiffernz-
drucklosen Verteilers eingesetzt werden.
Heizungsrohr von Lack, Rost und Zunder säubern
Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren
Abb. 7.7: Montage eines Rohranlegefühlers
76
| PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Abb. 7.6: Fühlerkennlinie NTC-10 zum Anschluss an den Wärmepumpenma-
nager mit abnehmbarem Bedienteil
nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen, Au-
ßenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
Abb. 7.8: Abmessungen Rücklauffühler Norm-NTC-2 im Metallgehäuse
Abb. 7.9: Abmessungen Rücklauffühler Norm-NTC-10 im Metallgehäuse
Wärmepumpenmanager
