Sole/Wasser-Wärmepumpe
ACHTUNG!
Auch nach längerem Betrieb der Soleumwälzpumpe kommt es beim
Füllen des Solekreislaufes mit Wasser und anschließender Zugabe von
Frostschutzmittel zu keiner homogenen Mischung. Die ungemischte
Wassersäule gefriert im Verdampfer und zerstört die Wärmepumpe!
Relativer Druckverlust
Der Druckverlust von Sole ist abhängig von der Temperatur und
vom Mischungsverhältnis. Mit sinkender Temperatur und stei-
gendem Anteil Monoethylenglykol steigt der Druckverlust der
Sole an.

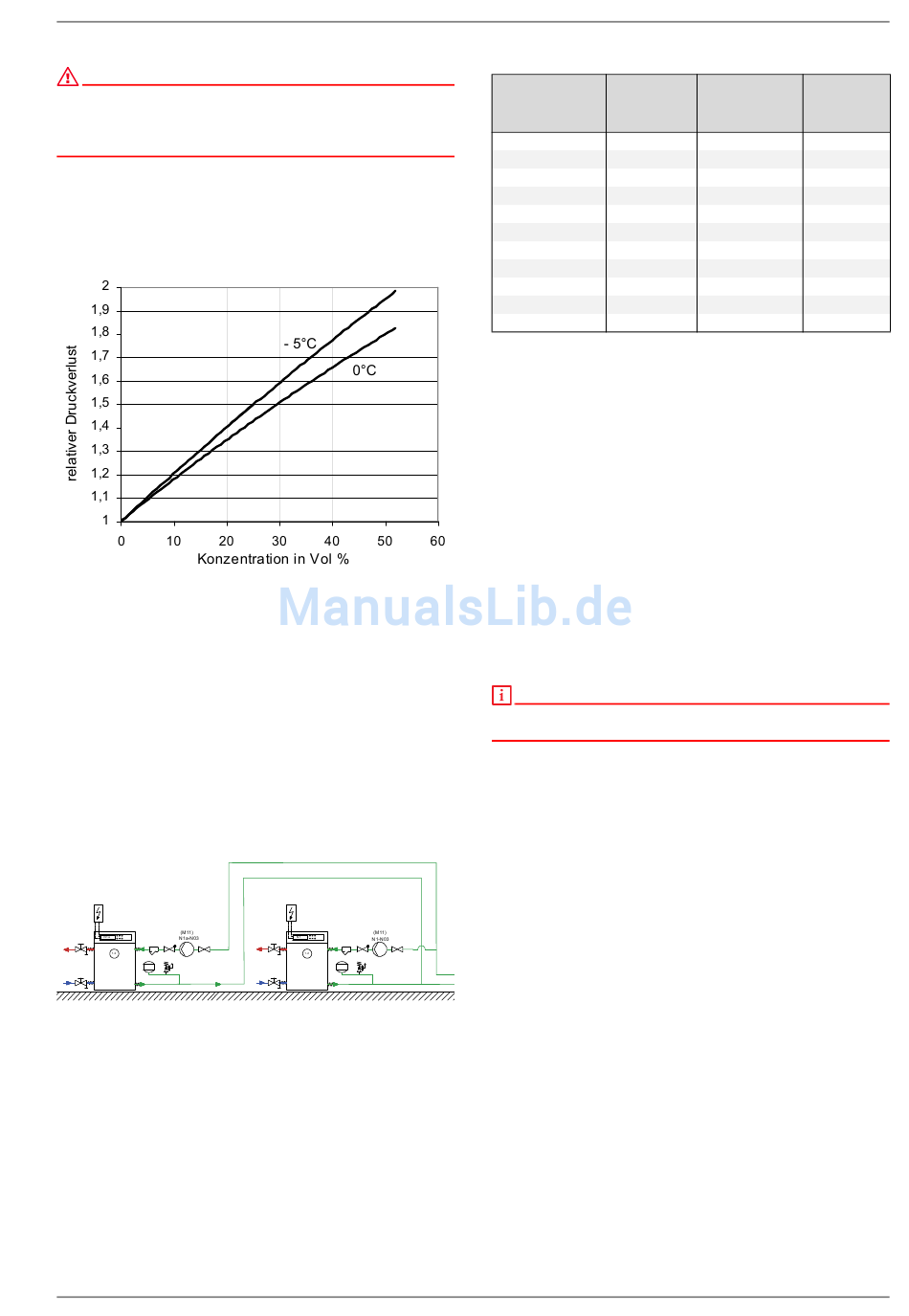

Abb. 3.2: Relativer Druckverlust von Monoethylenglykol/Wasser-Gemischen
gegenüber Wasser in Abhängigkeit der Konzentration bei 0 °C und
–5 °C
3.1.4 Parallelschaltung von Sole/Wasser-Wärmepumpen
Bei der Parallelschaltung von Sole/Wasser-Wärmepumpen ist
darauf zu achten, dass es im Solekreislauf nicht zu einer Fehl-
strömung in einzelnen Wärmepumpen kommt.
Ist nur eine Wärmepumpe in Betrieb kann es bei einer fehlenden
Rückschlagklappe im Solekreislauf zu einer Fremdströmung
durch den Wärmetauscher der zweiten Wärmepumpe kommen.
Um dies zu verhindern, ist nach jeder Solekreispumpe im Vorlauf
eine Rückschlagklappe zu installieren.
Abb. 3.3: Parallelschaltung von Sole/Wasser-Wärmepumpen
www.dimplex.de
Rohr DIN 8074 Volumen
(PN 12,5) je 100 m
[mm]
25 x 2,3
32 x 2,9
40 x 3,7
50 x 4,6
63 x 5,8
75 x 6,9
90 x 8,2
110 x 10
125 x 11,4
140 x 12,7
160 x 12,7
Tab. 3.2: Gesamtvolumen und Menge Frostschutz je 100 m Rohr für ver-
schiedene PE-Rohre und eine Frostsicherheit bis –14 °C
HINWEIS
Die Rückschlagklappe ist nicht im Solezubehörpaket enthalten, sondern
muss bauseits gestellt werden.
Zu einer ähnlichen Fehlströmung kann es auch beim Einsatz
einer passiven Kühlstation kommen. Hier ist ebenfalls nach jeder
Soleumwälzpumpe eine Rückschlagklappe zu installieren. Diese
ist ebenfalls bauseits zu stelllen.
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
Frostschutz
je 100m
[l] [l]
32,7 8,2
53,1 13,3
83,5 20,9
130,7 32,7
207,5 51,9
294,2 73,6
425,5 106,4
636 159
820 205
1031 258
1344 336
3.1.4
Max. Sole-
durchsatz
[l/h]
1100
1800
2900
4700
7200
10800
15500
23400
29500
40000
50000
35
