10 Planungs- und Installationshilfen

10.1 Rohrleitungsdimensionierer

Um Druckverluste und damit den Leistungsbedarf für Umwälz-
pumpen zu minimieren, sind die Rohrleitungsquerschnitte ent-
sprechend groß zu dimensionieren. Als Auslegungskriterium gilt
hierfür der spezifische Druckverlust je Meter Rohr und die Fließ-
geschwindigkeit des Mediums im Rohr, jeweils bezogen auf den
Nennvolumenstrom.
'1


'1


'1
'1

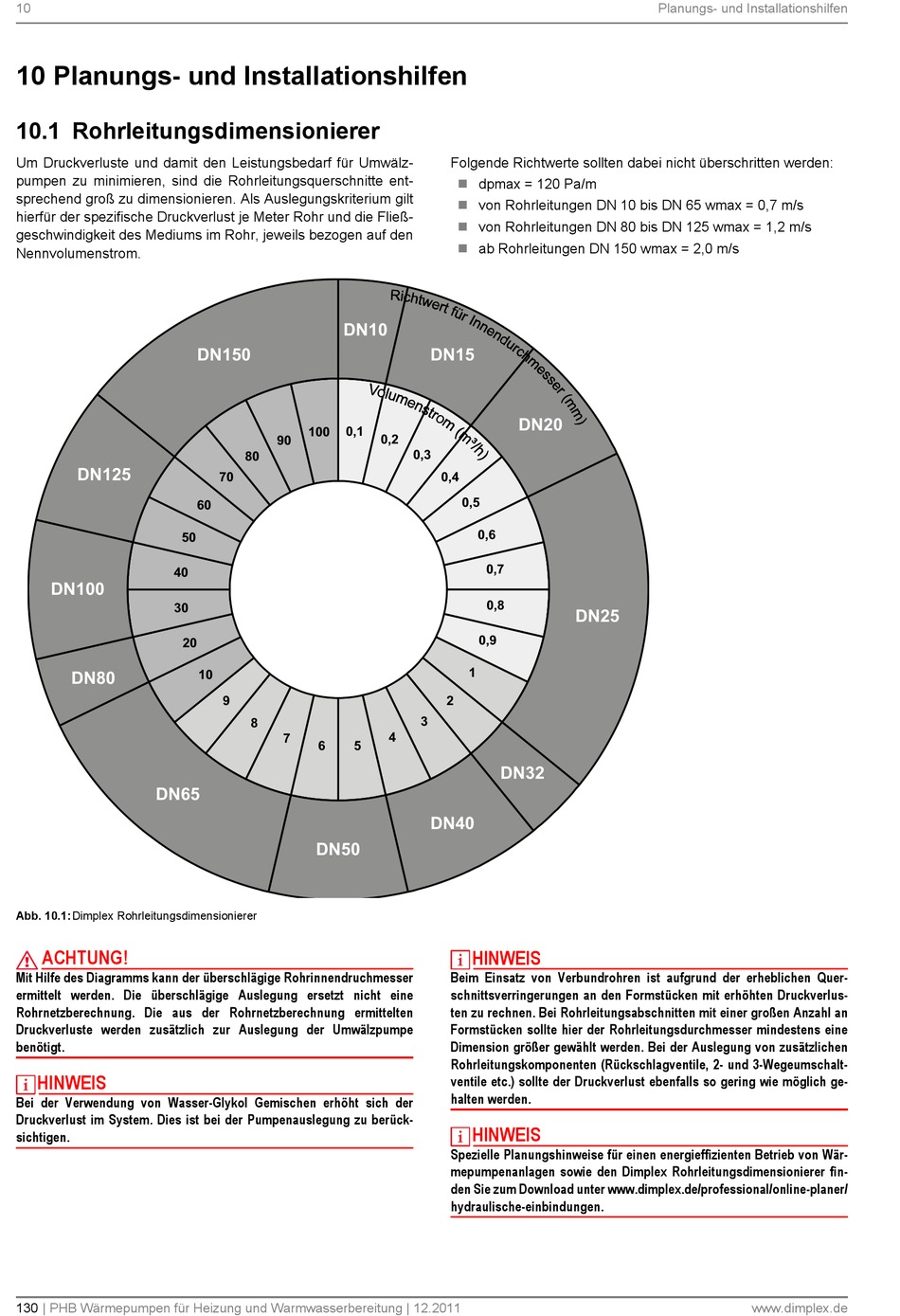

Abb. 10.1:Dimplex Rohrleitungsdimensionierer
ACHTUNG!
Mit Hilfe des Diagramms kann der überschlägige Rohrinnendruchmesser
ermittelt werden. Die überschlägige Auslegung ersetzt nicht eine
Rohrnetzberechnung. Die aus der Rohrnetzberechnung ermittelten
Druckverluste werden zusätzlich zur Auslegung der Umwälzpumpe
benötigt.
HINWEIS
Bei der Verwendung von Wasser-Glykol Gemischen erhöht sich der
Druckverlust im System. Dies ist bei der Pumpenauslegung zu berück-
sichtigen.
130 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
'1
'1









'1
Folgende Richtwerte sollten dabei nicht überschritten werden:
 dpmax = 120 Pa/m
 von Rohrleitungen DN 10 bis DN 65 wmax = 0,7 m/s
von Rohrleitungen DN 80 bis DN 125 wmax = 1,2 m/s

 ab Rohrleitungen DN 150 wmax = 2,0 m/s
'1
'1












'1
'1
HINWEIS
Beim Einsatz von Verbundrohren ist aufgrund der erheblichen Quer-
schnittsverringerungen an den Formstücken mit erhöhten Druckverlus-
ten zu rechnen. Bei Rohrleitungsabschnitten mit einer großen Anzahl an
Formstücken sollte hier der Rohrleitungsdurchmesser mindestens eine
Dimension größer gewählt werden. Bei der Auslegung von zusätzlichen
Rohrleitungskomponenten (Rückschlagventile, 2- und 3-Wegeumschalt-
ventile etc.) sollte der Druckverlust ebenfalls so gering wie möglich ge-
halten werden.
HINWEIS
Spezielle Planungshinweise für einen energieffizienten Betrieb von Wär-
mepumpenanlagen sowie den Dimplex Rohrleitungsdimensionierer fin-
den Sie zum Download unter www.dimplex.de/professional/online-planer/
hydraulische-einbindungen.
