Einbindung der Wärmepumpe in das Heizsystem
8.4.3

Doppelt differenzdruckloser Verteiler DDV

Der doppelt differenzdrucklose Verteiler DDV fungiert als
Schnittstelle zwischen der Wärmepumpe, dem Heizungsverteil-
system, dem Pufferspeicher und evtl. auch dem Warmwasser-
speicher.
Dabei wird statt vieler Einzelkomponenten ein kompaktes Sys-
tem verwendet, um die Installation zu vereinfachen.
8.4.3.1 Doppelt differenzdruckloser Verteiler DDV 25 und DDV 32

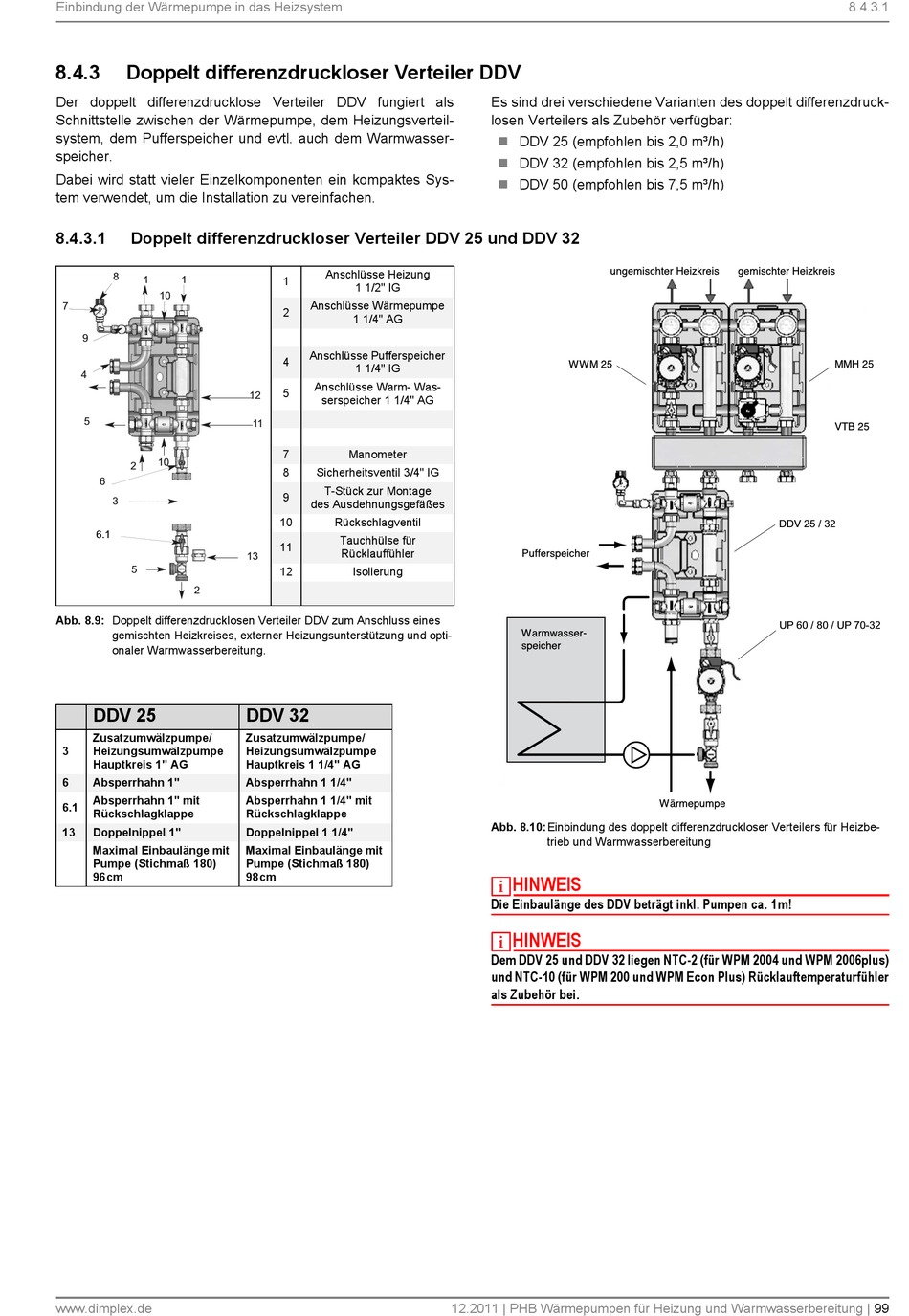

Abb. 8.9: Doppelt differenzdrucklosen Verteiler DDV zum Anschluss eines
gemischten Heizkreises, externer Heizungsunterstützung und opti-
onaler Warmwasserbereitung.
DDV 25
Zusatzumwälzpumpe/
3 Heizungsumwälzpumpe
Hauptkreis 1" AG
6 Absperrhahn 1"
Absperrhahn 1" mit
6.1
Rückschlagklappe
13 Doppelnippel 1"
Maximal Einbaulänge mit
Pumpe (Stichmaß 180)
96cm
www.dimplex.de
Anschlüsse Heizung
1
1 1/2" IG
Anschlüsse Wärmepumpe
2
1 1/4" AG
Anschlüsse Pufferspeicher
4
1 1/4" IG
Anschlüsse Warm- Was-
5
serspeicher 1 1/4" AG
7 Manometer
8 Sicherheitsventil 3/4" IG
T-Stück zur Montage
9
des Ausdehnungsgefäßes
10 Rückschlagventil
Tauchhülse für
11
Rücklauffühler
12 Isolierung
DDV 32
Zusatzumwälzpumpe/
Heizungsumwälzpumpe
Hauptkreis 1 1/4" AG
Absperrhahn 1 1/4"
Absperrhahn 1 1/4" mit
Rückschlagklappe
Doppelnippel 1 1/4"
Maximal Einbaulänge mit
Pumpe (Stichmaß 180)
98cm
Es sind drei verschiedene Varianten des doppelt differenzdruck-
losen Verteilers als Zubehör verfügbar:
DDV 25 (empfohlen bis 2,0 m³/h)

 DDV 32 (empfohlen bis 2,5 m³/h)
 DDV 50 (empfohlen bis 7,5 m³/h)
Abb. 8.10:Einbindung des doppelt differenzdruckloser Verteilers für Heizbe-
trieb und Warmwasserbereitung
HINWEIS
Die Einbaulänge des DDV beträgt inkl. Pumpen ca. 1m!
HINWEIS
Dem DDV 25 und DDV 32 liegen NTC-2 (für WPM 2004 und WPM 2006plus)
und NTC-10 (für WPM 200 und WPM Econ Plus) Rücklauftemperaturfühler
als Zubehör bei.
