10.2 Kopiervorlage zur experimentellen Ermittlung der tatsächlich
benötigten Systemtemperatur
9RUODXIWHPSHUDWXU +7
9RUODXIWHPSHUDWXU 07
9RUODXIWHPSHUDWXU 17

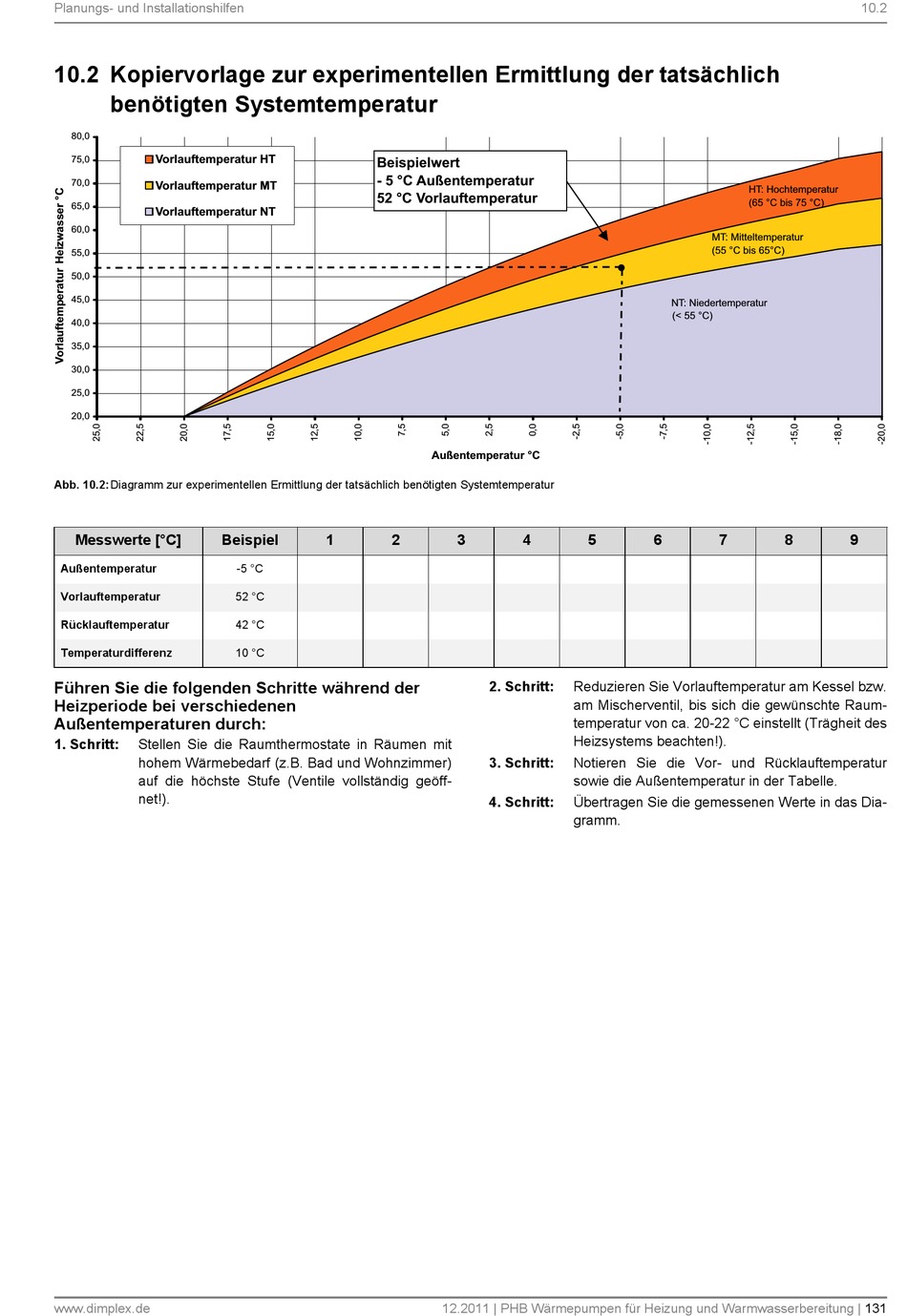

Abb. 10.2:Diagramm zur experimentellen Ermittlung der tatsächlich benötigten Systemtemperatur
Messwerte [°C] Beispiel
Außentemperatur
Vorlauftemperatur
Rücklauftemperatur
Temperaturdifferenz
Führen Sie die folgenden Schritte während der
Heizperiode bei verschiedenen
Außentemperaturen durch:
1. Schritt: Stellen Sie die Raumthermostate in Räumen mit
hohem Wärmebedarf (z.B. Bad und Wohnzimmer)
auf die höchste Stufe (Ventile vollständig geöff-
net!).
www.dimplex.de
%HLVSLHOZHUW
  ƒ& $X‰HQWHPSHUDWXU
 ƒ& 9RUODXIWHPSHUDWXU
1 2
-5 °C
52 °C
42 °C
10 °C
$X‰HQWHPSHUDWXU ƒ&
3 4 5
2. Schritt: Reduzieren Sie Vorlauftemperatur am Kessel bzw.
am Mischerventil, bis sich die gewünschte Raum-
temperatur von ca. 20-22 °C einstellt (Trägheit des
Heizsystems beachten!).
3. Schritt: Notieren Sie die Vor- und Rücklauftemperatur
sowie die Außentemperatur in der Tabelle.
4. Schritt: Übertragen Sie die gemessenen Werte in das Dia-
gramm.
