3.5 Wärmequelle Wasser mit Zwischenwärmetauscher
3.5.1 Erschließung der Wärmequelle Wasser bei Verunreinigungen
Zur indirekten Nutzung der Wärmequelle Wasser können Sole/
Wasser-Wärmepumpen über einen Zwischenkreislauf mit zu-
sätzlichem Edelstahl-Wärmetauscher betrieben werden. Dazu
wird im Wärmequellenkreislauf der Wärmepumpe ein zusätzli-
cher Wärmetauscher installiert und der Zwischenkreislauf mit
Monoethylenglykol gefüllt.
Durch den externen Edelstahl-Wärmetauscher besteht die Mög-
lichkeit, die Wärmequelle Grundwasser auch in Gebieten mit
stärkeren Wasserverunreinigungen zu nutzen. In Gebieten mit
einer ganzjährigen Wassertemperatur unter 13 °C keine Was-
seranalyse hinsichtlich Korrosion notwendig.
ACHTUNG!
Bei der Überschreitung der Grenzwerte für Eisen (Fe bis 0,2 mg/l) oder
Mangan (Mn bis 0,1 mg/l) besteht die Gefahr einer Verockerung der
Wärmequellenanlage. Dies gilt auch für den Einsatz von Edelstahl-
Wärmetauschern.
Bestellkennzeichen Wärmepumpe
WSI 36TE
WSI 44TE
WSI 55TE
WSI 85TE
WSI 110TE
WSI 150TE
WSIH 26TE
WSIH 44TE
Tab. 3.6: Wärmepumpenpakete mit Zwischenwärmetauscher

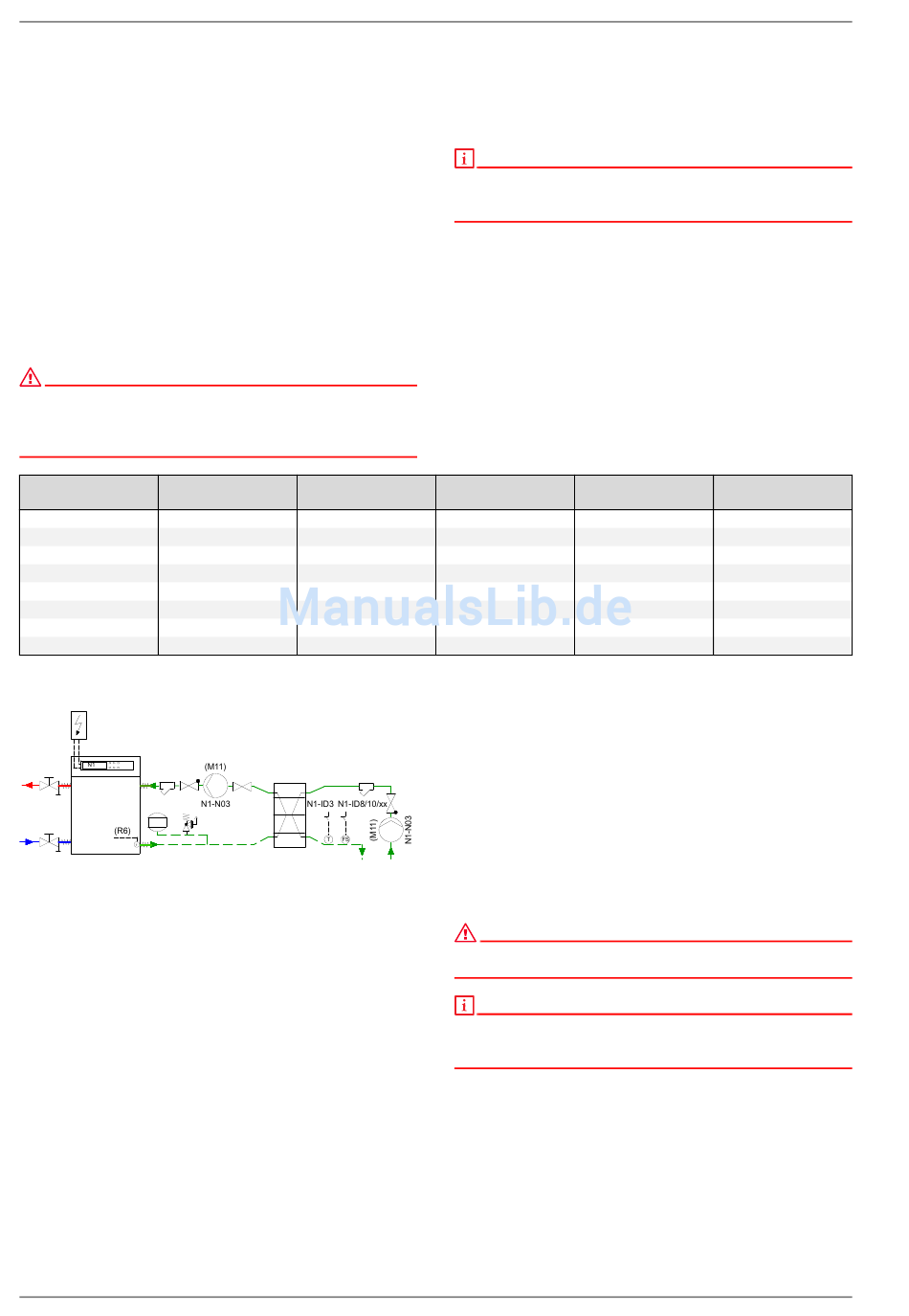

Abb. 3.14:Wärmepumpe mit Zwischenwärmetauscher
Der Durchflussschalter im Primärkreis (FS) verhindert ein Ein-
schalten der Wärmepumpe bei fehlendem Volumenstrom der
Kühl- bzw. Grundwasserpumpe.
Der zwischengeschaltete Wärmetauscherkreislauf ist bei Sole/
Wasser-Warmepumpen mit Frostschutzmittel (von mindestens -
14 °C) zu befüllen.
Der Solekreis ist in gleicher Weise wie bei herkömmlichen Erd-
reichkollektoren oder Erdwärmesonden mit Umwälzpumpe und
Sicherheitsarmaturen auszuführen. Die Umwälzpumpe ist so zu
dimensionieren, dass es im Zwischenwärmeaustauscher nicht
zum Eingefrieren kommt.
Beim Einsatz einer Sole/Wasser-Warmepumpe können im Se-
kundärkreis Temperaturen unter 0 °C auftreten. Zum Schutz des
Zwischenwärmeaustauschers ist dieser über ein zusätzliches
Frostschutzthermostat (T) abzusichern. Dieser ist am Wasser-
austritt des Primärkreises zu installieren, um ein Eingefrieren des
Wärmeaustauschers sicher zu verhindern. Bei Abschaltung des
Thermostats wird die Wärmepumpe über den digitalen Eingang
44 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Wärmetauscher
SI 30TE WTE 30
SI 37TE WTE 37
SI 50TE WTE 50
SI 75TE WTE 75
SI 100TE WTE 100
SI 130TE WTE 130
SIH 20TE WTE 20
SIH 40TE WTE 40
HINWEIS
Unter www.dimplex.de/betriebskostenrechner steht ein Onlineplaner zur
Verfügung, der es ermöglicht, die Jahresarbeitszahl inkl. Zwischenwär-
metauscher zu berechnen.
Es stehen verschiedene Paketlösungen bestehend aus Wärme-
pumpe, Wärmetauscher, passendem Solezubehör und einem
Sicherheitsthermostaten als Einfrierschutz für die Wärmepumpe
zur Verfügung. Die Heizleistung der Wärmepumpen wird in die-
sem Fall abweichend beim Betriebspunkt B7/W35 angegeben.
Dies entspricht einer Soleeintrittstemperatur von 7 °C bei einer
angenommenen Wassertemperatur von 10 °C und einer Grädig-
keit, bzw. Spreizung, über den Wärmetauschers von 3 K.
Heizleistung
Solezubehör
bei B7/W35
SZB 300
SZB 400
SZB 500
SZB 750
SZB 1000 113 kW
SZB 1300 145 kW
SZB 250
SZB 400
ID3 des Warmepumpenmanagers gesperrt. Das Thermostat
sollte zusätzlich als Störmeldung an die eventuell vorhandene
Gebäudeleitechnik weitergeführt werden, um ein Takten der
Wärmepumpe zu verhindern. Der Abschaltpunkt des Thermosta-
tes (z.B. 4 °C) ist abhängig von der bauseitigen Anlagenkonfigu-
ration, den Messtoleranzen und Hysteresen.
Die maximal zulässigen Vorlauftemperaturen auf der Wärme-
quellenseite einer Sole/Wasser-Wärmepumpe betragen 25 °C.
Um ein Abschalten der Wärmepumpe aufgrund zu hoher Sole-
eintrittstemperaturen zu verhindern, gibt es verschiedene Mög-
lichkeiten.
ACHTUNG!
Die Klemmbelegung des Wärmepumpenmanagers in der jeweiligen
Montageanweisung sind unbedingt zu beachten!
HINWEIS
Bei Einsatz einer Sole/Wasser-Wärmepumpe mit Zwischenwärmetau-
scher muss der Wasserdurchsatz im Primärkreis min. 10 % über dem des
Sekundärkreises liegen.
Sole/Wasser-Wärmepumpe
COP bei B7/W35
36 kW 4,9
44 kW 5,2
55 kW 4,9
85 kW 4,9
5,1
4,9
26 kW 5,0
44 kW 4,9
