Luft/Wasser-Wärmepumpe

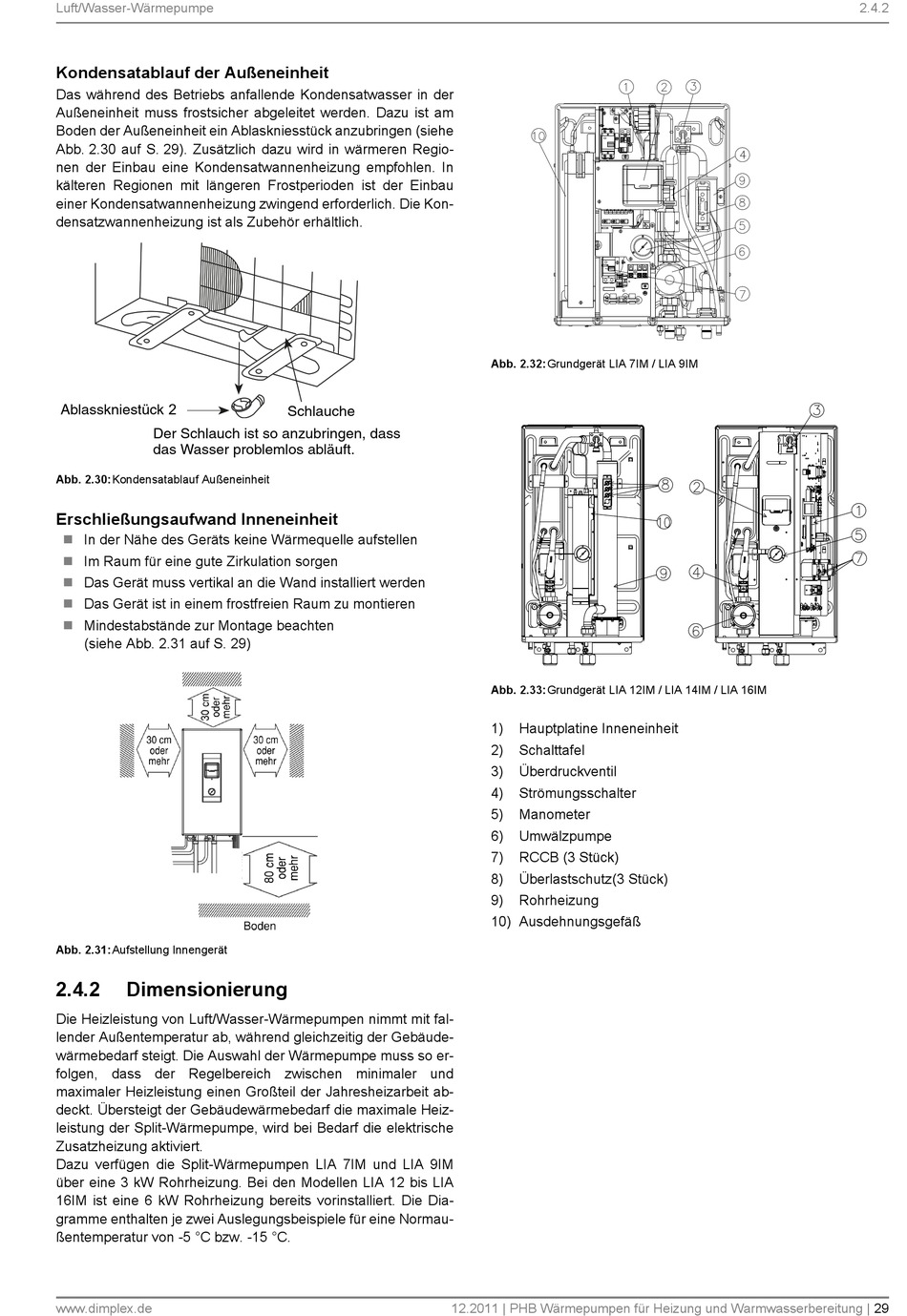

Kondensatablauf der Außeneinheit
Das während des Betriebs anfallende Kondensatwasser in der
Außeneinheit muss frostsicher abgeleitet werden. Dazu ist am
Boden der Außeneinheit ein Ablaskniesstück anzubringen (siehe
Abb. 2.30 auf S. 29). Zusätzlich dazu wird in wärmeren Regio-
nen der Einbau eine Kondensatwannenheizung empfohlen. In
kälteren Regionen mit längeren Frostperioden ist der Einbau
einer Kondensatwannenheizung zwingend erforderlich. Die Kon-
densatzwannenheizung ist als Zubehör erhältlich.
Abb. 2.30:Kondensatablauf Außeneinheit
Erschließungsaufwand Inneneinheit
 In der Nähe des Geräts keine Wärmequelle aufstellen
 Im Raum für eine gute Zirkulation sorgen
 Das Gerät muss vertikal an die Wand installiert werden
 Das Gerät ist in einem frostfreien Raum zu montieren
 Mindestabstände zur Montage beachten
(siehe Abb. 2.31 auf S. 29)
Abb. 2.31:Aufstellung Innengerät
2.4.2

Dimensionierung

Die Heizleistung von Luft/Wasser-Wärmepumpen nimmt mit fal-
lender Außentemperatur ab, während gleichzeitig der Gebäude-
wärmebedarf steigt. Die Auswahl der Wärmepumpe muss so er-
folgen, dass der Regelbereich zwischen minimaler und
maximaler Heizleistung einen Großteil der Jahresheizarbeit ab-
deckt. Übersteigt der Gebäudewärmebedarf die maximale Heiz-
leistung der Split-Wärmepumpe, wird bei Bedarf die elektrische
Zusatzheizung aktiviert.
Dazu verfügen die Split-Wärmepumpen LIA 7IM und LIA 9IM
über eine 3 kW Rohrheizung. Bei den Modellen LIA 12 bis LIA
16IM ist eine 6 kW Rohrheizung bereits vorinstalliert. Die Dia-
gramme enthalten je zwei Auslegungsbeispiele für eine Normau-
ßentemperatur von -5 °C bzw. -15 °C.
www.dimplex.de
Abb. 2.32:Grundgerät LIA 7IM / LIA 9IM
Abb. 2.33:Grundgerät LIA 12IM / LIA 14IM / LIA 16IM
1) Hauptplatine Inneneinheit
2) Schalttafel
3) Überdruckventil
4) Strömungsschalter
5) Manometer
6) Umwälzpumpe
7) RCCB (3 Stück)
8) Überlastschutz(3 Stück)
9) Rohrheizung
10) Ausdehnungsgefäß
