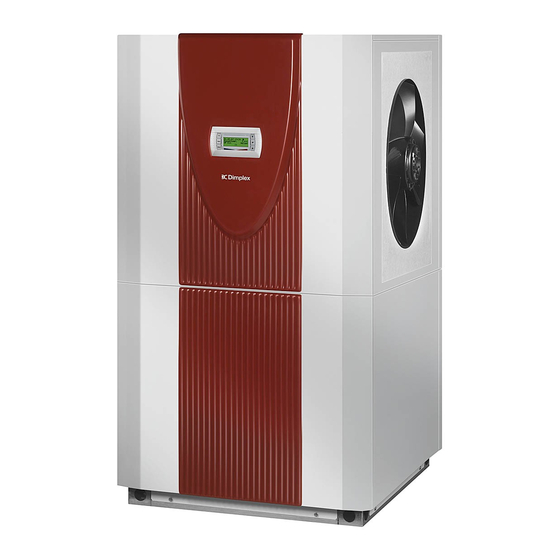

LI 11ME
Luft/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Air-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452160.66.22
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
intérieure
FD 9104
Werbung
Kapitel
Verwandte Anleitungen für Dimplex LI 11ME
Inhaltszusammenfassung für Dimplex LI 11ME
- Seite 1 LI 11ME Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for air-eau pour Innenaufstellung Indoor Installation installation intérieure Bestell-Nr. / Order no. / N de commande : 452160.66.22...
-
Seite 3: Inhaltsverzeichnis
9.1 Pflege..............................DE-10 9.2 Reinigung Heizungsseite ........................DE-10 9.3 Reinigung Luftseite ..........................DE-10 10 Störungen / Fehlersuche ......................DE-10 11 Außerbetriebnahme / Entsorgung ..................DE-10 12 Geräteinformation ........................DE-11 13 Garantieurkunde........................DE-12 Anhang / Appendix / Annexes ......................A-I www.dimplex.de DE-1... -
Seite 4: Bitte Sofort Lesen
Bitte sofort lesen 1.3 Gesetzliche Vorschriften und Richtlinien 1.1 Wichtige Hinweise Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG- Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im ACHTUNG! häuslichen Umfeld bestimmt und unterliegt damit den Anforde- Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet. rungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtli- nie). -
Seite 5: Verwendungszweck Der Wärmepumpe
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit Pressostate als Reif auf dem Verdampfer an und verschlechtert die Wärmeü- Filtertrockner bertragung. Der Verdampfer wird durch die Wärmepumpe nach Verflüssiger Bedarf automatisch abgetaut. Je nach Witterung können dabei Dampfschwaden am Luftausblas entstehen. Expansionsventil Verdichter www.dimplex.de DE-3... -
Seite 6: Schaltkasten
3.2 Schaltkasten 4.3 Wärmemengenzähler WMZ Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- 4.3.1 Allgemeine Beschreibung nahme der unteren Frontabdeckung und dem Lösen der sich rechts oben befindenden Befestigungsschraube kann der Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege- Schaltkasten herausgeklappt werden. -
Seite 7: Transport
6.3 Schall Um Körperschallübertragungen ins Heizsystem zu vermeiden, empfiehlt es sich, die Wärmepumpe mit einem flexiblen Schlauch an das Heizsystem anzubinden. Verwendete Luftkanäle sind schalltechnisch von der Wärme- pumpe zu entkoppeln, um eine Körperschallübertragung auf die Kanäle zu vermeiden. www.dimplex.de DE-5... -
Seite 8: Montage
Montage 7.1 Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: - Zu-/Abluft - Vor-/Rückläufe der Heizungsanlage - Kondensatablauf - Stromversorgung - Temperaturfühler 7.2 Luftanschluss ACHTUNG! Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt werden. ACHTUNG! Die Wärmepumpe darf nur mit angebauten Luftkanälen betrieben werden. Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe- ton sind feuchtigkeitsbeständig und diffusionsoffen. -
Seite 9: Mindestheizwasserdurchsatz
„geschützter Lage“ (z.B. in einer Mauernische oder unter dem Balkon) montieren nicht in der Nähe von Fenstern, Türen, Abluftöffnungen, Außenleuchten oder Wärmepumpen anbringen zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen Fühlerleitung: Länge max. 40 m; Adernquerschnitt min. 0,75 mm²; Außendurchmesser des Kabels 4-8 mm. www.dimplex.de DE-7... -
Seite 10: Montage Der Anlegefühler
7.4.3 Montage der Anlegefühler An den Regler-Klemmen N1-J1 bis N1-J7; N1-J9 bis N1-J11; N1- J24 und der Klemmleiste X3 liegt Kleinspannung an. Wenn Die Montage der Anlegefühler ist nur notwendig, falls diese im wegen eines Verdrahtungsfehlers an diese Klemmen Netzspan- Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut nung angelegt wird, wird der Wärmepumpenmanager zerstört. -
Seite 11: Inbetriebnahme
Pufferspeicher darf dabei nicht unter 20 °C absinken, um jederzeit eine Abtauung der Wärme- pumpe zu ermöglichen. Wenn alle Heizkreise voll geöffnet sind und eine Rücklauf- temperatur von mindestens 18 °C gehalten wird, ist die In- betriebnahme abgeschlossen. www.dimplex.de DE-9... -
Seite 12: Reinigung / Pflege
Reinigung / Pflege 9.3 Reinigung Luftseite Luftkanäle, Verdampfer, Lüfter und Kondensatablauf sind vor der 9.1 Pflege Heizperiode von Verunreinigungen (Blätter, Zweige usw.) zu rei- nigen. Dazu ist die Wärmepumpe an der Frontseite zuerst unten Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- und dann oben zu öffnen. -
Seite 13: Geräteinformation
12 Geräteinformation Typ- und Verkaufsbezeichnung LI 11ME Bauform Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 21 Aufstellungsort Innen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf / -Rücklauf °C / °C bis 58 / ab 18 Luft °C -25 bis +35 Heizwasser-Temperaturspreizung bei A7 / W35... -
Seite 14: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. - Seite 26 EN-12...
-
Seite 43: Last / Load / Charge
3.2 Last / Load / Charge www.dimplex.de... -
Seite 44: Anschlussplan / Circuit Diagram / Schéma Électrique
3.3 Anschlussplan / Circuit Diagram / Schéma électrique A-VI... -
Seite 45: Legende / Legend / Légende
Pièces à fournir par le client - - - - - bauseits bei Bedarf anzuschließen To be connected by the customer as required à raccorder par le client au besoin ––––– werksseitig verdrahtet Wired ready for use câblé départ usine www.dimplex.de A-VII... -
Seite 46: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas Hydrauliques . A-Viii
4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas hydrauliques 4.1 Monoenergetische Anlage mit einem Heizkreis / Mono energy system with one heating circuits / Installation mono-énergétique avec un circuits de chauffage A-VIII... -
Seite 47: Monoenergetische Anlage Mit Zwei Heizkreisen Und Warmwasserbereitung / Mono Energy System With Two Heating Circuits And Domestic Hot Water Preparation / Installation Mono-Énergétique Avec Deux Circuits De Chauffage Et Production D'eau Chaude Sanitaire
4.2 Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung / Mono energy system with two heating circuits and domestic hot water preparation / Installation mono-énergétique avec deux circuits de chauffage et production d'eau chaude sanitaire www.dimplex.de A-IX... -
Seite 48: Bivalente Anlage Mit Zwei Heizkreisen Und Warmwasserbereitung /Bivalent System With Two Heating Circuits And Domestic Hot Water Preparation / Installation Bivalente Avec Deux Circuits De Chauffage Et Production D'eau Chaude Sanitaire
4.3 Bivalente Anlage mit zwei Heizkreisen und Warmwasserbereitung / Bivalent system with two heating circuits and domestic hot water preparation / Installation bivalente avec deux circuits de chauffage et production d’eau chaude sanitaire... -
Seite 50: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité
5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) - Seite 51 A-XIII...
- Seite 52 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
