Elektrischer Anschluss monoenergetischer Wärmepumpen-Heizungsanlagen

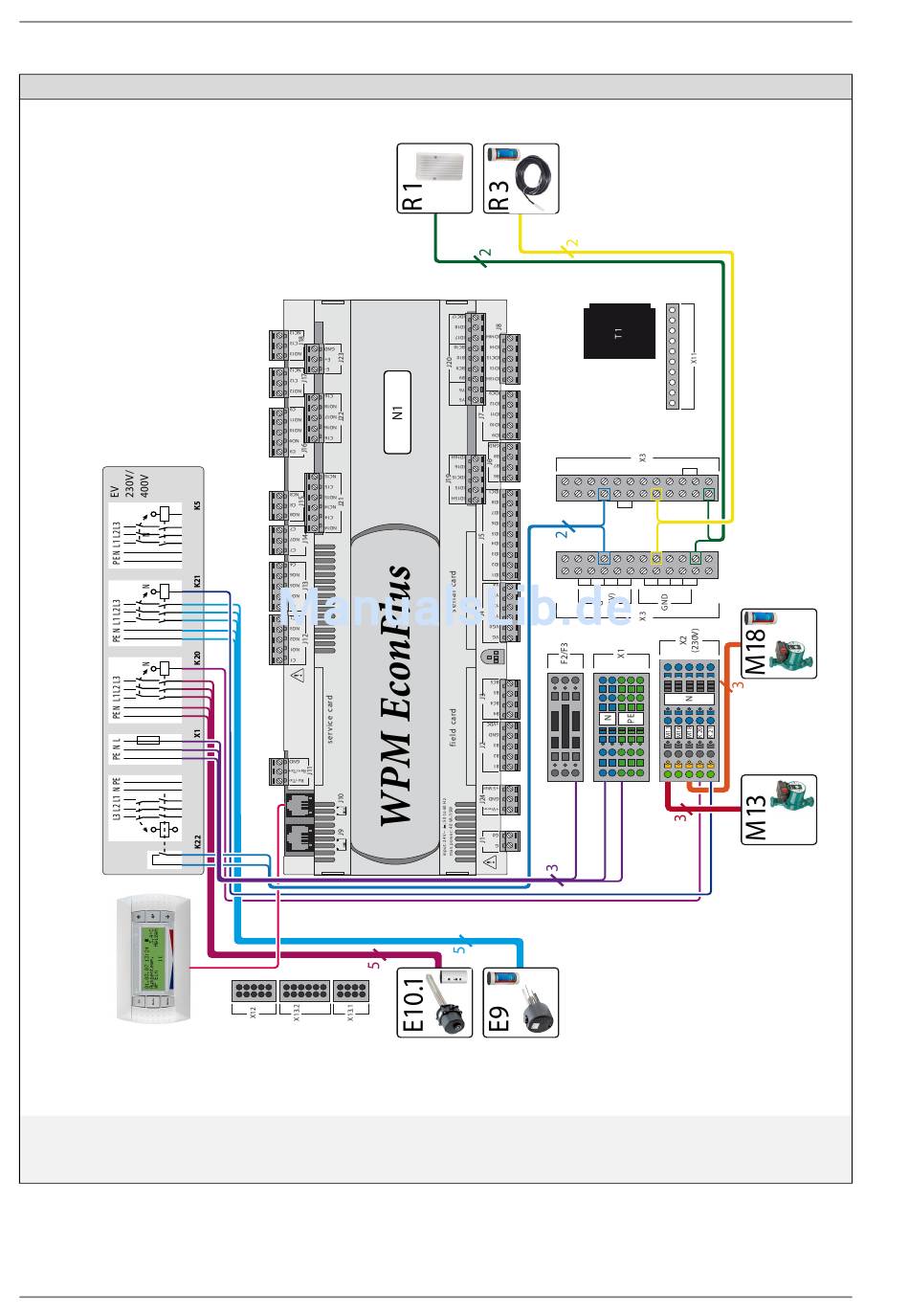

Abb. 8.43:Anschlussplan Wärmepumpenmanager WPM EconPlus bei monoenergetischen Anlagen mit einem Heizkreis und Warmwasserbereitung
Das Schütz (K20) für den Tauchheizkörper (E10) ist bei monoenergetischen Anlagen (2.WE) entsprechend der Heizleistung auszulegen und bauseits beizustellen.
Die Ansteuerung (230VAC) erfolgt aus dem Wärmepumpenmanager über die Klemmen X1/N und J13/NO 4.
Das Schütz (K21) für die Flanschheizung (E9) im Warmwasserspeicher ist entsprechend der Heizleistung auszulegen und bauseits beizustellen. Die Ansteuerung
(230VAC) erfolgt aus dem Wärmepumpenmanager über die Klemmen X1/N und J16/NO 10.
