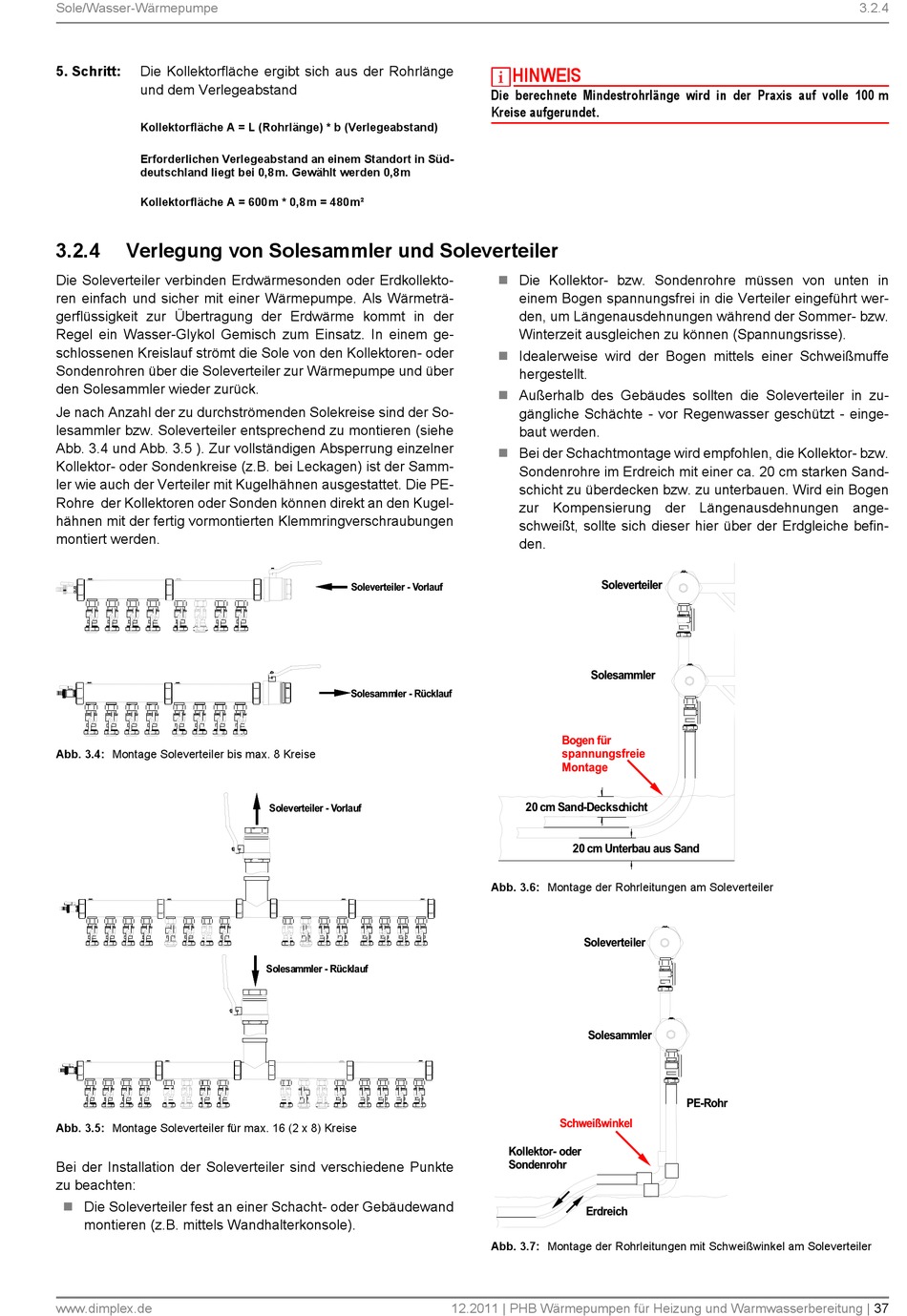

Sole/Wasser-Wärmepumpe
5. Schritt: Die Kollektorfläche ergibt sich aus der Rohrlänge
und dem Verlegeabstand
Kollektorfläche A = L (Rohrlänge) * b (Verlegeabstand)
Erforderlichen Verlegeabstand an einem Standort in Süd-
deutschland liegt bei 0,8m. Gewählt werden 0,8m
Kollektorfläche A = 600m * 0,8m = 480m²
3.2.4

Verlegung von Solesammler und Soleverteiler

Die Soleverteiler verbinden Erdwärmesonden oder Erdkollekto-
ren einfach und sicher mit einer Wärmepumpe. Als Wärmeträ-
gerflüssigkeit zur Übertragung der Erdwärme kommt in der
Regel ein Wasser-Glykol Gemisch zum Einsatz. In einem ge-
schlossenen Kreislauf strömt die Sole von den Kollektoren- oder
Sondenrohren über die Soleverteiler zur Wärmepumpe und über
den Solesammler wieder zurück.
Je nach Anzahl der zu durchströmenden Solekreise sind der So-
lesammler bzw. Soleverteiler entsprechend zu montieren (siehe
Abb. 3.4 und Abb. 3.5 ). Zur vollständigen Absperrung einzelner
Kollektor- oder Sondenkreise (z.B. bei Leckagen) ist der Samm-
ler wie auch der Verteiler mit Kugelhähnen ausgestattet. Die PE-
Rohre der Kollektoren oder Sonden können direkt an den Kugel-
hähnen mit der fertig vormontierten Klemmringverschraubungen
montiert werden.
Abb. 3.4: Montage Soleverteiler bis max. 8 Kreise
Abb. 3.5: Montage Soleverteiler für max. 16 (2 x 8) Kreise
Bei der Installation der Soleverteiler sind verschiedene Punkte
zu beachten:
 Die Soleverteiler fest an einer Schacht- oder Gebäudewand
montieren (z.B. mittels Wandhalterkonsole).
www.dimplex.de
6ROHYHUWHLOHU  9RUODXI
6ROHVDPPOHU  5FNODXI
6ROHYHUWHLOHU  9RUODXI
6ROHVDPPOHU  5FNODXI
HINWEIS
Die berechnete Mindestrohrlänge wird in der Praxis auf volle 100 m
Kreise aufgerundet.
 Die Kollektor- bzw. Sondenrohre müssen von unten in
einem Bogen spannungsfrei in die Verteiler eingeführt wer-
den, um Längenausdehnungen während der Sommer- bzw.
Winterzeit ausgleichen zu können (Spannungsrisse).
 Idealerweise wird der Bogen mittels einer Schweißmuffe
hergestellt.
 Außerhalb des Gebäudes sollten die Soleverteiler in zu-
gängliche Schächte - vor Regenwasser geschützt - einge-
baut werden.
 Bei der Schachtmontage wird empfohlen, die Kollektor- bzw.
Sondenrohre im Erdreich mit einer ca. 20 cm starken Sand-
schicht zu überdecken bzw. zu unterbauen. Wird ein Bogen
zur Kompensierung der Längenausdehnungen ange-
schweißt, sollte sich dieser hier über der Erdgleiche befin-
den.
6ROHYHUWHLOHU
6ROHVDPPOHU
%RJHQ IU
VSDQQXQJVIUHLH
0RQWDJH
 FP 6DQG'HFNVFKLFKW
 FP 8QWHUEDX DXV 6DQG
Abb. 3.6: Montage der Rohrleitungen am Soleverteiler
6ROHYHUWHLOHU
6ROHVDPPOHU
6FKZHL‰ZLQNHO
.ROOHNWRU RGHU
6RQGHQURKU
(UGUHLFK
Abb. 3.7: Montage der Rohrleitungen mit Schweißwinkel am Soleverteiler
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
3(5RKU
3.2.4
