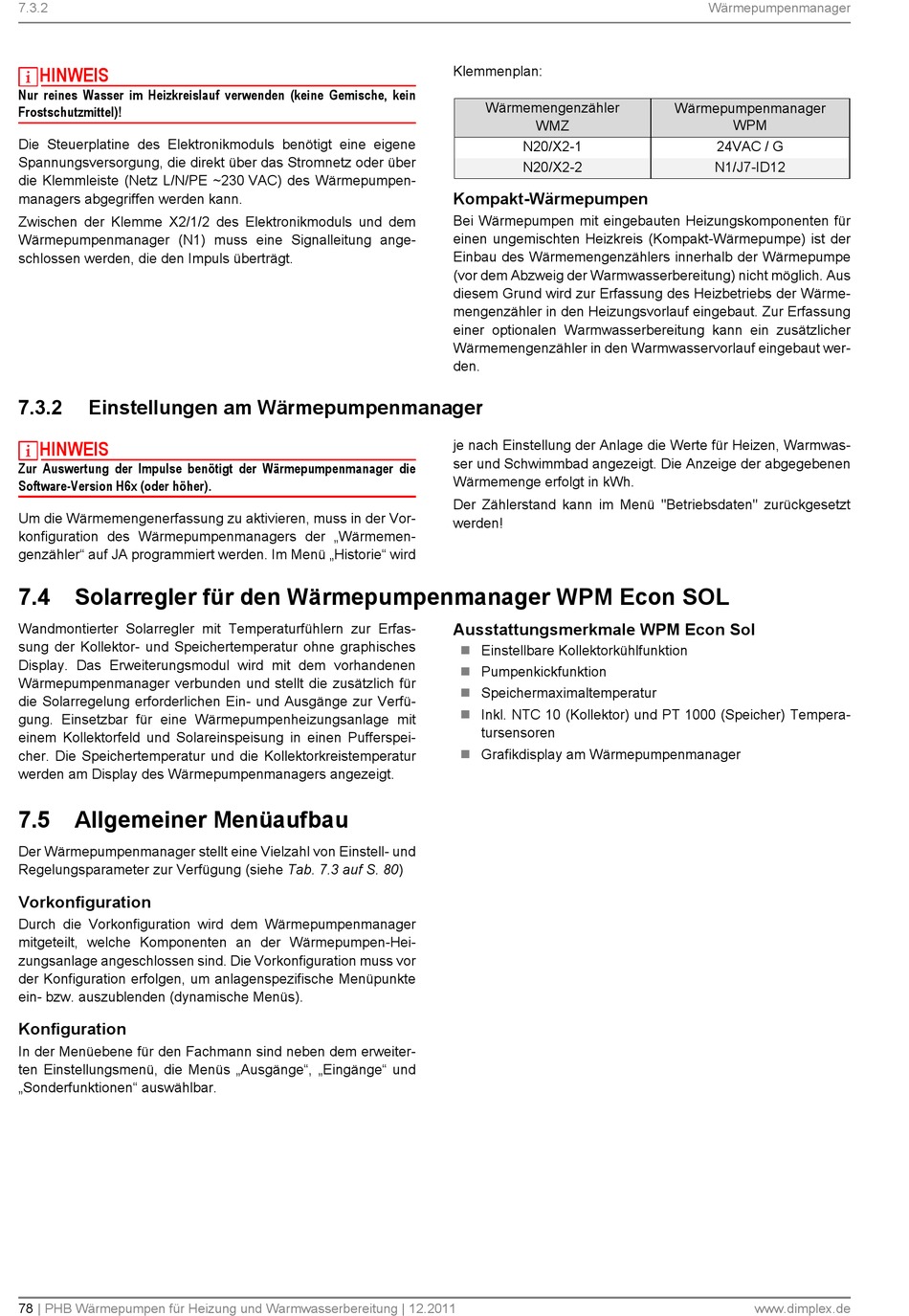

7.3.2
HINWEIS
Nur reines Wasser im Heizkreislauf verwenden (keine Gemische, kein
Frostschutzmittel)!
Die Steuerplatine des Elektronikmoduls benötigt eine eigene
Spannungsversorgung, die direkt über das Stromnetz oder über
die Klemmleiste (Netz L/N/PE ~230 VAC) des Wärmepumpen-
managers abgegriffen werden kann.
Zwischen der Klemme X2/1/2 des Elektronikmoduls und dem
Wärmepumpenmanager (N1) muss eine Signalleitung ange-
schlossen werden, die den Impuls überträgt.
7.3.2 Einstellungen am Wärmepumpenmanager
HINWEIS
Zur Auswertung der Impulse benötigt der Wärmepumpenmanager die
Software-Version H6x (oder höher).
Um die Wärmemengenerfassung zu aktivieren, muss in der Vor-
konfiguration des Wärmepumpenmanagers der „Wärmemen-
genzähler" auf JA programmiert werden. Im Menü „Historie" wird
7.4 Solarregler für den Wärmepumpenmanager WPM Econ SOL
Wandmontierter Solarregler mit Temperaturfühlern zur Erfas-
sung der Kollektor- und Speichertemperatur ohne graphisches
Display. Das Erweiterungsmodul wird mit dem vorhandenen
Wärmepumpenmanager verbunden und stellt die zusätzlich für
die Solarregelung erforderlichen Ein- und Ausgänge zur Verfü-
gung. Einsetzbar für eine Wärmepumpenheizungsanlage mit
einem Kollektorfeld und Solareinspeisung in einen Pufferspei-
cher. Die Speichertemperatur und die Kollektorkreistemperatur
werden am Display des Wärmepumpenmanagers angezeigt.
7.5 Allgemeiner Menüaufbau
Der Wärmepumpenmanager stellt eine Vielzahl von Einstell- und
Regelungsparameter zur Verfügung (siehe Tab. 7.3 auf S. 80)
Vorkonfiguration
Durch die Vorkonfiguration wird dem Wärmepumpenmanager
mitgeteilt, welche Komponenten an der Wärmepumpen-Hei-
zungsanlage angeschlossen sind. Die Vorkonfiguration muss vor
der Konfiguration erfolgen, um anlagenspezifische Menüpunkte
ein- bzw. auszublenden (dynamische Menüs).
Konfiguration
In der Menüebene für den Fachmann sind neben dem erweiter-
ten Einstellungsmenü, die Menüs „Ausgänge", „Eingänge" und
„Sonderfunktionen" auswählbar.
78 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Klemmenplan:
Wärmemengenzähler
WMZ
N20/X2-1
N20/X2-2
Kompakt-Wärmepumpen
Bei Wärmepumpen mit eingebauten Heizungskomponenten für
einen ungemischten Heizkreis (Kompakt-Wärmepumpe) ist der
Einbau des Wärmemengenzählers innerhalb der Wärmepumpe
(vor dem Abzweig der Warmwasserbereitung) nicht möglich. Aus
diesem Grund wird zur Erfassung des Heizbetriebs der Wärme-
mengenzähler in den Heizungsvorlauf eingebaut. Zur Erfassung
einer optionalen Warmwasserbereitung kann ein zusätzlicher
Wärmemengenzähler in den Warmwasservorlauf eingebaut wer-
den.
je nach Einstellung der Anlage die Werte für Heizen, Warmwas-
ser und Schwimmbad angezeigt. Die Anzeige der abgegebenen
Wärmemenge erfolgt in kWh.
Der Zählerstand kann im Menü "Betriebsdaten" zurückgesetzt
werden!
Ausstattungsmerkmale WPM Econ Sol
 Einstellbare Kollektorkühlfunktion
 Pumpenkickfunktion
 Speichermaximaltemperatur
 Inkl. NTC 10 (Kollektor) und PT 1000 (Speicher) Tempera-
tursensoren
 Grafikdisplay am Wärmepumpenmanager
Wärmepumpenmanager
Wärmepumpenmanager
WPM
24VAC / G
N1/J7-ID12
