2.3.7.2

Unterstellpuffer

Für verschiedene innenaufgestellte Wärmepumpen stehen Un-
terstellpufferspeicher zur Verfügung, auf welche die Wärme-
pumpe installiert werden kann. Dadurch erhöht sich die Gesamt-
bauhöhe der Wärmepumpe, so dass die Luftkanäle direkt
unterhalb der Decke installiert werden können.
Gerätetyp
LI 9TU / LI 12TU
LI 15TE
LI 11TES / LI 16TES / LI 20TE
Tab. 2.9: Unterstellpuffer für innen aufgestellte Luft/Wasser-Wärmepumpen

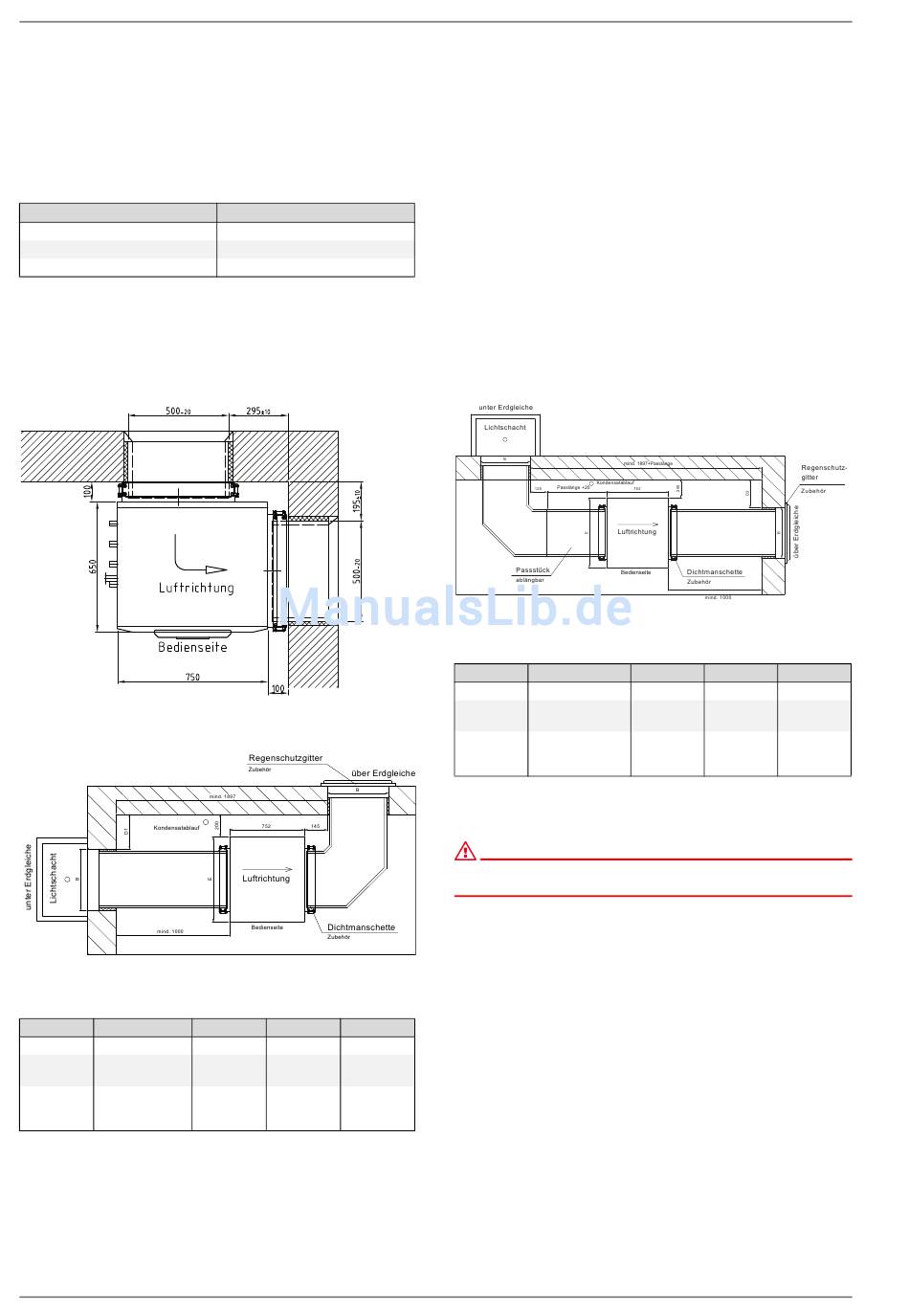

2.3.7.2 Eckaufstellung
Einbaubeispiele
Abb. 2.19:Eckaufstellung 500 (LIK 8TES mit Luftkanal)
Abb. 2.20:Eckaufstellung
Typ Wärmepumpe
600 LI 11TES
LI 16TES /
700
LI 20TE
LI 24TE -
800 LI 28TE /
LIH 26TE
Tab. 2.10: Maßtabelle zu Eckaufstellung (siehe Abb. 2.20 auf S. 26)
26 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Pufferspeicher
PSP 120E
PSP 120E
PSP 140E
B (in mm) D1 (in mm) E (in mm)
650 301 852
745 254 852
820 291 1002
Die Maße für die Aufstellung der Wärmepumpe und Lage der
Mauerdurchbrüche werden wie folgt bestimmt:
1. Schritt: Festlegung des benötigten Typs für die Luftfüh-
rungs-Komponenten in Abhängigkeit der aufzustel-
lenden Luft/Wasser-Wärmepumpen
Tab. 2.7 auf S. 24.
2. Schritt: Auswahl der benötigten Aufstellungsvariante
3. Schritt: Entnahme der benötigten Werte aus den Maßta-
bellen für die entsprechende Aufstellungsvariante
Abb. 2.21:Eckaufstellung mit Passstück
Typ Wärmepumpe
600 LI 11TES
LI 16TES /
700
LI 20TE
LI 24TE -
800 LI 28TE /
LIH 26TE
Tab. 2.11: Maßtabelle zu Eckaufstellung mit Passstück
(siehe Abb. 2.21 auf S. 26)
ACHTUNG!
Sind in der Zeichnung die Abmessungen des Luftkanals angegeben
müssen die Mauerdurchbrüche entsprechend größer ausgeführt werden.
Luft/Wasser-Wärmepumpe
gemäß
B (in mm) D3 (in mm) E (in mm)
650 301 852
745 254 852
820 291 1002
