Dimplex LI 9TU Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Wärmepumpen
  5. LI 9TU
  6. Montage- und gebrauchsanweisung
Dimplex LI 9TU Montage- Und Gebrauchsanweisung

Dimplex LI 9TU Montage- Und Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für LI 9TU:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

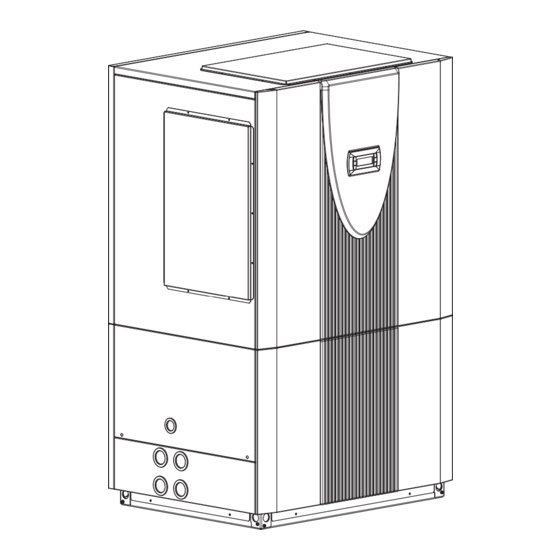

LI 9TU
LI 12TU
Luft/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Air-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452160.66.52
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
intérieure
FD 9305

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex LI 9TU

Inhaltszusammenfassung für Dimplex LI 9TU

  • Seite 1 LI 9TU LI 12TU Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Luft/Wasser- Air-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for air-eau pour Innenaufstellung Indoor Installation installation intérieure Bestell-Nr. / Order no. / N de commande : 452160.66.52...

  • Seite 3: Inhaltsverzeichnis

    LI 9TU - LI 12TU Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-2 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................

  • Seite 4: Bitte Sofort Lesen

    LI 9TU - LI 12TU Bitte sofort lesen 1.3 Gesetzliche Vorschriften und Richtlinien 1.1 Wichtige Hinweise Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG- Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im ACHTUNG! häuslichen Umfeld bestimmt und unterliegt damit den Anforde- Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen...

  • Seite 5: Verwendungszweck Der Wärmepumpe

    LI 9TU - LI 12TU Verwendungszweck der 2.3 Funktionsbeschreibung Wärmepumpe integrierte Wärmemengenzählung 2.1 Anwendungsbereich Die Leistungsvorgaben des Verdichterherstellers bei unter- schiedlichen Drucklagen sind in der Wärmepumpen-Software Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär- hinterlegt. Zur Ermittlung der aktuellen Drucklage sind im Kälte- mung von Heizungswasser vorgesehen.

  • Seite 6: Schaltkasten

    LI 9TU - LI 12TU 3.2 Schaltkasten 4.2 Gebäudeleittechnik Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- Der Wärmepumpenmanager kann durch die Ergänzung der je- nahme der unteren Frontabdeckung und dem Lösen der sich weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu- rechts oben befindenden Befestigungsschraube kann der deleitsystems angeschlossen werden.

  • Seite 7: Aufstellung

    LI 9TU - LI 12TU Öffnen des Deckels Schließen des Deckels Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere Temperaturen als 35 °C auftreten. Nach dem Transport ist die Transportsicherung im Gerät am Das Gerät sollte nie in Räumen mit hoher Luftfeuchtigkeit aufge- Boden beidseitig zu entfernen.

  • Seite 8: Montage

    LI 9TU - LI 12TU Montage Wird ein anderer als der als Zubehör erhältliche Luftkanal ver- wendet, ist drauf zu achten, dass die innere Querschnittsfläche von Luftansaug- und Luftausblasseite durch den Luftkanal nicht 7.1 Allgemein verringert wird. Für die Abdichtung zur Wärmepumpe können die mitgelieferten "Ringdichtungen klein und groß"...

  • Seite 9: Heizungsseitiger Anschluss

    LI 9TU - LI 12TU 7.3 Heizungsseitiger Anschluss Frostschutz Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit eine manuelle Entleerung (siehe Bild) vorgesehen werden. So- 1¼" Außengewinde versehen. Beim Anschluss an die Wärme- fern Wärmepumpenmanager und Heizungsumwälzpumpe be-...

  • Seite 10: Montage Der Anlegefühler

    LI 9TU - LI 12TU 7.4.1 Fühlerkennlinien 7.4.3 Montage der Anlegefühler Die Montage der Anlegefühler ist nur notwendig, falls diese im Temperatur in °C Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut NTC-2 in k 14,6 11,4 sind. NTC-10 in k...

  • Seite 11: Elektrischer Anschluss

    LI 9TU - LI 12TU 7.5 Elektrischer Anschluss Das Schütz (K20) für den Tauchheizkörper (E10) ist bei mo- noenergetischen Anlagen (2.WE) entsprechend der Heiz- körperleistung auszulegen und bauseits beizustellen. Die 7.5.1 Allgemein Ansteuerung (230 V AC) erfolgt aus dem Wärmepumpen- manager über die Klemmen X2/N und X2/K20.

  • Seite 12: Inbetriebnahme

    LI 9TU - LI 12TU Inbetriebnahme Wärmequellen- max. Temperaturspreizung temperatur zwischen Heizungsvor- und 8.1 Allgemein Rücklauf -20 °C -15 °C Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, -14 °C -10 °C sollte diese von einem vom Werk autorisierten Kundendienst -9 °C -5 °C...

  • Seite 13: Reinigung / Pflege

    LI 9TU - LI 12TU Reinigung / Pflege Danach muss mit geeigneten neutralisierenden Mitteln gründlich nachgespült werden, um Beschädigungen durch eventuell im System verbliebene Reinigungsmittelreste zu verhindern. 9.1 Pflege Die Säuren sind mit Vorsicht anzuwenden und es sind die Vor- schriften der Berufsgenossenschaften einzuhalten.

  • Seite 14: Geräteinformation

    LI 9TU - LI 12TU 12 Geräteinformation Typ- und Verkaufsbezeichnung LI 9TU LI 12TU Bauform Wärmequelle Luft Luft Ausführung Universal Universal Regler WPM EconPlus integriert WPM EconPlus integriert Wärmemengenzählung integriert integriert Aufstellungsort Innen Innen Leistungsstufen Einsatzgrenzen Heizwasser-Vorlauf / -Rücklauf °C bis 60 ±...
  • Seite 15 LI 9TU - LI 12TU Sonstige Ausführungsmerkmale Abtauart Kreislaufumkehr Kreislaufumkehr Frostschutz Kondensatwanne / Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmequelle/Wärmesenke) Heizleistung / Leistungszahl EN 14511 EN 14511 Wärmeleistung / Leistungszahl bei A-7 / W35 kW / --- 5,4 / 3,0...

  • Seite 16: Garantieurkunde

    LI 9TU - LI 12TU 13 Garantieurkunde Eine Verlängerung der Garantie auf 60 Monate für Heizungs-Wärme- pumpe und zentrale Wohnungslüftungsgeräte ab Inbetriebnahmeda- tum, jedoch maximal 72 Monate ab Auslieferung Werk bzw. 78 Mo- Glen Dimplex Deutschland GmbH nate ab Fertigungsdatum, wird gemäß den nachfolgenden Bedingungen gewährt: Voraussetzung für die Übernahme der ver-...
  • Seite 17 LI 9TU - LI 12TU Table of contents Please Read Immediately ......................EN-2 1.1 Important Information:.......................... EN-2 1.2 Intended Use ............................EN-2 1.3 Legal Regulations and Directives ......................EN-2 1.4 Energy-Efficient Use of the Heat Pump ....................EN-2 Purpose of the Heat Pump ......................EN-3 2.1 Application ............................

  • Seite 18: Please Read Immediately

    LI 9TU - LI 12TU Please Read 1.3 Legal Regulations and Immediately Directives This heat pump is designed for use in a domestic environment according to Article 1, Paragraph 2 k) of EC directive 2006/42/EC 1.1 Important Information: (machinery directive) and is thus subject to the requirements of EC directive 2006/95/EC (low-voltage directive).

  • Seite 19: Purpose Of The Heat Pump

    LI 9TU - LI 12TU Purpose of the Heat 2.3 Functional description for Pump integrated thermal energy metering 2.1 Application The compressor manufacturer's performance specifications for different pressure levels are stored in the heat pump software. The air-to-water heat pump is to be used exclusively for the heat- Two additional pressure sensors for determining the current ing of heating water.

  • Seite 20: Switch Box

    LI 9TU - LI 12TU 3.2 Switch Box 4.2 Building management technology The switch box is located in the heat pump. It can be swung out after removing the lower front cover and loosening the fastening The heat pump manager can be connected to a building man- screw located in the upper right-hand corner.

  • Seite 21: Set-Up

    LI 9TU - LI 12TU Opening the cover Closing the cover Neither frost nor temperatures higher than 35 °C must occur in the installation location at any time of the year. After the transport, the transport securing device is to be re- Never install the device in rooms subject to high humidity.

  • Seite 22: Installation

    LI 9TU - LI 12TU Installation not reduce the cross sectional area of the air intake and air outlet sides. The "small and large sealing rings" included in the scope of supply can be used for sealing the heat pump connection.

  • Seite 23: Heating System Connection

    LI 9TU - LI 12TU 7.3 Heating System Connection Antifreeze A method of manual drainage (see illustration) should be pro- The heating system connections on the heat pump have a 1¼" vided for heat pumps which are exposed to frost. The antifreeze external thread.

  • Seite 24: Installing The Strap-On Sensor

    LI 9TU - LI 12TU 7.4.1 Sensor characteristic curves 7.4.3 Installing the strap-on sensor It is only necessary to mount the strap-on sensors if they are Temperature in °C included in the scope of supply of the heat pump but have not yet NTC-2 in k...

  • Seite 25: Electrical Connection

    LI 9TU - LI 12TU 7.5 Electrical connection The utility blocking contactor(K22) with 3 main contacts (1/3/ 5 // 2/4/6) and an auxiliary contact (NO contact 13/14) should be dimensioned according to the heat pump output 7.5.1 General and must be supplied by the customer.

  • Seite 26: Start-Up

    LI 9TU - LI 12TU Start-UP Heat source Max. temperature spread temperature between heating flow and return 8.1 General Information flow From -20 °C -15 °C To ensure that start-up is performed correctly, it should only be -14 °C -10 °C carried out by an after-sales service technician authorised by the -9 °C...

  • Seite 27: Maintenance / Cleaning

    LI 9TU - LI 12TU Maintenance / Cleaning It is important that the system be thoroughly flushed using appro- priate neutralising agents to prevent any damage from being caused by cleaning agent residue remaining in the system. 9.1 Maintenance Acids must be used with great care and all relevant regulations of...

  • Seite 28: Device Information

    LI 9TU - LI 12TU 12 Device Information Type and order code LI 9TU LI 12TU Design Heat source Model Universal Universal Controller Integrated WPM EconPlus Integrated WPM EconPlus Thermal energy metering Integrated Integrated Installation location Indoors Indoors Performance levels...
  • Seite 29 LI 9TU - LI 12TU Additional model features Type of defrosting Reverse circulation Reverse circulation Frost protection, condensate tray / water in device protected against freezing Max. operating overpressure (heat source/heat sink) Heat output / COP EN 14511 EN 14511...
  • Seite 30 LI 9TU - LI 12TU EN-14 452160.66.52 · FD 9305 www.dimplex.de...
  • Seite 31 LI 9TU - LI 12TU Table des matières A lire immédiatement !....................... FR-2 1.1 Importantes informations ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l'énergie ............FR-2 Utilisation de la pompe à chaleur ..................... FR-3 2.1 Domaine d’utilisation..........................FR-3...

  • Seite 32: Importantes Informations

    LI 9TU - LI 12TU A lire immédiatement ! Dispositions légales et directives Cette pompe à chaleur est conçue pour une utilisation dans un 1.1 Importantes informations environnement domestique selon l'article 1 (paragraphe 2 k) de la directive CE 2006/42/CE (directive relative aux machines) et...

  • Seite 33: Utilisation De La Pompe À Chaleur

    LI 9TU - LI 12TU 2.3 Description des fonctions du Le régulateur de la pompe à chaleur apporte également une con- tribution considérable à l’utilisation économique en énergie en compteur de chaleur intégré cas de bon réglage. Vous trouverez d’autres informations dans les instructions d’utilisation du gestionnaire de pompe à...

  • Seite 34: Boîtier Électrique

    LI 9TU - LI 12TU Boîtier électrique 4.2 Système de gestion technique des bâtiments Le boîtier électrique est monté dans la pompe à chaleur. Le boî- tier électrique peut être rabattu après avoir retiré l’habillage fron- Le gestionnaire de pompe à chaleur peut être relié au réseau tal inférieur et dévissé...

  • Seite 35: Emplacement De Montage

    LI 9TU - LI 12TU Si l'installation se fait sur un réservoir tampon sous-jacent, il est obligatoire que la pompe à chaleur repose sur toute sa surface. La pompe à chaleur doit être installée de telle façon que les tra- vaux d’entretien puissent s’effectuer sans problèmes.
  • Seite 36 LI 9TU - LI 12TU Installation Si une gaine d'air différente de celle disponible comme acces- soire est utilisée, veiller à ce que le diamètre intérieur côté aspi- ration et évacuation de l'air ne soit pas réduit par la gaine d'air.

  • Seite 37: Raccordement Côté Chauffage

    LI 9TU - LI 12TU 7.3 Raccordement côté chauffage REMARQUE L'utilisation d'une soupape différentielle uniquement Les raccordements côté chauffage à la pompe à chaleur sont recommandée pour les chauffages par surfaces et pour un débit pourvus de filetages extérieurs 1¼". Pour raccorder la pompe à...

  • Seite 38: Montage Des Sondes D'applique

    LI 9TU - LI 12TU 7.4.1 Courbes caractéristiques de la 7.4.3 Montage des sondes d'applique sonde Le montage des sondes d'applique est nécessaire uniquement si ces sondes sont comprises dans les fournitures de la pompe à chaleur, mais non montées.

  • Seite 39: Branchements Électriques

    LI 9TU - LI 12TU 7.5 Branchements électriques Le contacteur de blocage de la société d’électricité (K22) avec 3 contacts principaux (1/3/5 // 2/4/6) et un contact auxi- liaire (contact NO 13/14) doit être dimensionné en fonction 7.5.1 Généralités de la puissance de la pompe à chaleur et fourni par le client.

  • Seite 40: Mise En Service

    LI 9TU - LI 12TU Mise en service Température Différence de température max. de départ entre circuits départ et retour du 8.1 Remarques d’ordre général chauffage à -20 °C -15 °C Pour garantir une mise en service en règle, cette dernière doit -14 °C...

  • Seite 41: Nettoyage & Entretien

    LI 9TU - LI 12TU Nettoyage / entretien Pour éviter l’infiltration de nettoyant contenant de l’acide dans le circuit de l’installation de chauffage, nous vous recommandons de raccorder l’appareil de nettoyage directement sur le départ et 9.1 Entretien le retour du condenseur de la pompe à chaleur.
  • Seite 42 LI 9TU - LI 12TU 12 Informations sur les appareils Désignation technique et commerciale LI 9TU LI 12TU Type Source de chaleur Version universelle universelle Régulateur WPM EconPlus intégré WPM EconPlus intégré Calorimètre intégré intégré Emplacement de montage à l'intérieur à...
  • Seite 43 LI 9TU - LI 12TU Autres caractéristiques techniques Type de dégivrage inversion du circuit inversion du circuit Protection antigel cuve de condensats /eau dans l’appareil protégée du gel Surpression de service max. (source de chaleur/dissipation thermique) bars Puissance calorifique / COP...
  • Seite 44 LI 9TU - LI 12TU FR-14 452160.66.52 · FD 9305 www.dimplex.de...

  • Seite 45: Anhang / Appendix / Annexes

    LI 9TU - LI 12TU Anhang / Appendix / Annexes Maßbilder / Dimension Drawings / Schémas cotés..............A-II 1.1 Maßbild / Dimension drawing / Schéma coté ..................A-II 1.2 Einbaumaße / Installation Dimensions / Cotes de montage ..............A-III Diagramme / Diagrams / Diagrammes..................A-IV 2.1 Kennlinien / Characteristic curves / Courbes caractéristiques...

  • Seite 46: Maßbilder / Dimension Drawings / Schémas Cotés

    LI 9TU - LI 12TU 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension drawing / Schéma coté A-II 452160.66.52 · FD 9305 www.dimplex.de...
  • Seite 47 LI 9TU - LI 12TU 1.2 Einbaumaße / Installation Dimensions / Cotes de montage www.dimplex.de 452160.66.52 · FD 9305 A-III...

  • Seite 48: Diagramme / Diagrams / Diagrammes

    LI 9TU - LI 12TU 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic curves / Courbes caractéristiques LI 9TU A-IV 452160.66.52 · FD 9305 www.dimplex.de...
  • Seite 49 LI 9TU - LI 12TU 2.2 Kennlinien / Characteristic curves / Courbes caractéristiques LI 12TU www.dimplex.de 452160.66.52 · FD 9305...
  • Seite 50 LI 9TU - LI 12TU 2.3 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt *Water inlet *Entrée d'eau Wärmequelleneintrittstemperatur [°C] Heat source temperature inlet [°C] Température d'entrée de la source de chaleur [°C]...

  • Seite 51: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    LI 9TU - LI 12TU 3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande www.dimplex.de 452160.66.52 · FD 9305 A-VII...
  • Seite 52 LI 9TU - LI 12TU 3.2 Steuerung / Control / Commande A-VIII 452160.66.52 · FD 9305 www.dimplex.de...
  • Seite 53 LI 9TU - LI 12TU 3.3 Last / Load / Charge www.dimplex.de 452160.66.52 · FD 9305 A-IX...
  • Seite 54 LI 9TU - LI 12TU 3.4 Anschlussplan / Circuit Diagram / Schéma électrique 452160.66.52 · FD 9305 www.dimplex.de...
  • Seite 55 LI 9TU - LI 12TU 3.5 Anschlussplan / Circuit Diagram / Schéma électrique www.dimplex.de 452160.66.52 · FD 9305 A-XI...
  • Seite 56 LI 9TU - LI 12TU 3.6 Legende / Legend / Légende Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present en absence de contacteur de blocage de la société...
  • Seite 57 LI 9TU - LI 12TU Drucksensor Kältekreis - Niederdruck pO Pressure sensor for refrigerating circuit - low Capteur de pression circuit réfrigérant - basse pressure pO pression pO Drucksensor Kältekreis - Hochdruck pc Pressure sensor for refrigerating circuit - high Capteur de pression circuit réfrigérant - haute...

  • Seite 58: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas Hydrauliques

    LI 9TU - LI 12TU 4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagrams / Schémas hydrauliques 4.1 Monoenergetische Anlage mit einem Heizkreis und Warmwasserbereitung / Mono energy system with one heating circuit and domestic hot water preparation / Installation mono-énergétique avec un circuit de chauffage et production d'eau chaude sanitaire A-XIV 452160.66.52 ·...
  • Seite 59 LI 9TU - LI 12TU 4.2 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par Raumtemperaturgesteuertes Ventil Room temperature-controlled valve température ambiante...

  • Seite 60: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    LI 9TU - LI 12TU 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Seite 61 LI 9TU - LI 12TU www.dimplex.de 452160.66.52 · FD 9305 A-XVII...
  • Seite 62 LI 9TU - LI 12TU A-XVIII 452160.66.52 · FD 9305 www.dimplex.de...
  • Seite 63 LI 9TU - LI 12TU www.dimplex.de 452160.66.52 · FD 9305 A-XIX...
  • Seite 64 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
