8.15.8
8.15.8 Einbindung regenerativen Wärmequellen
Solare Unterstützung der Warmwasserbereitung
(X2-M18)

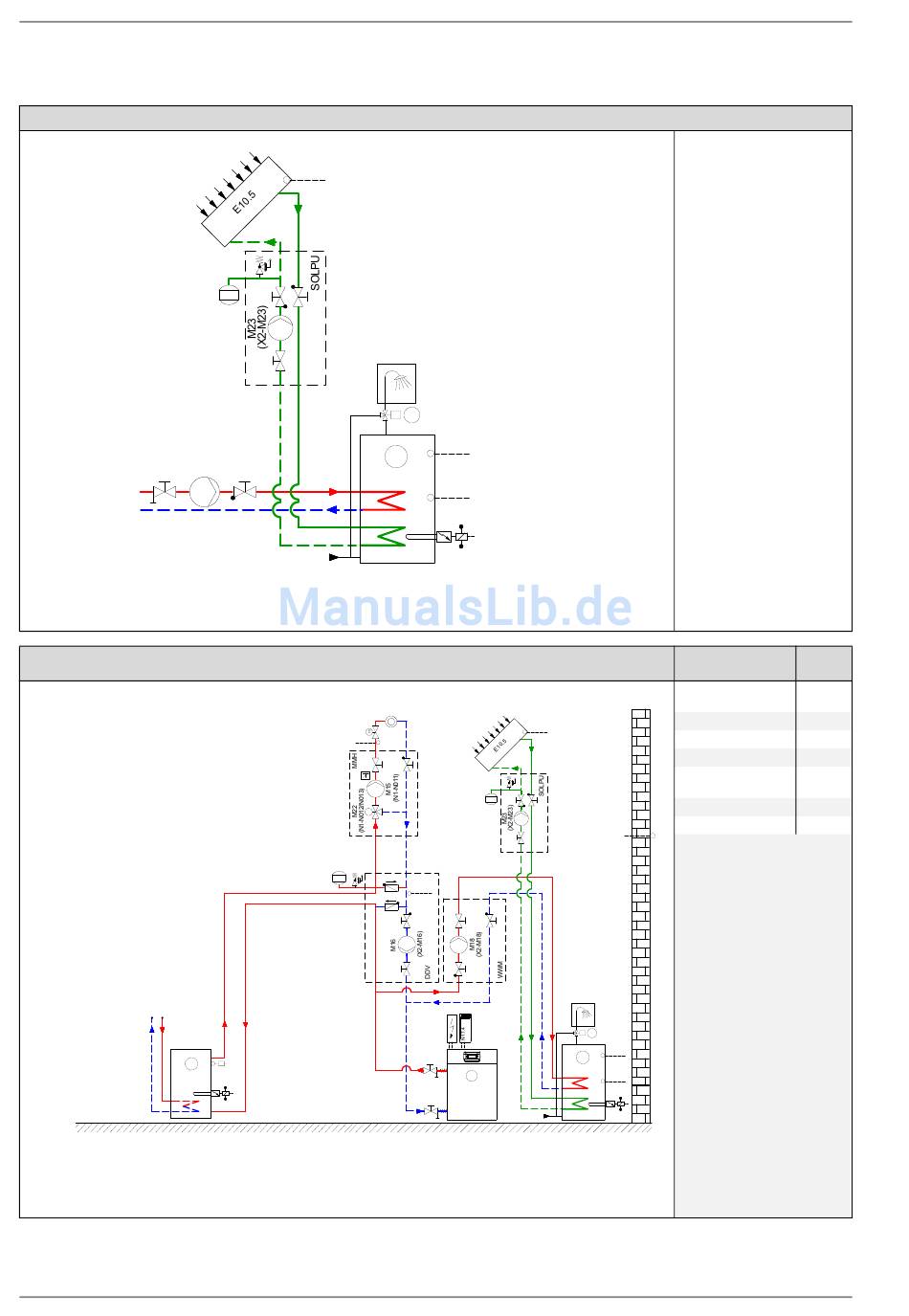

Abb. 8.49:Einbindungsschema (ohne Sicherheitsarmaturen) der Wärmepumpe mit solarer Warmwasser-Unterstützung in Ver-
bindung mit einer Solarstation (Sonderzubehör SST 25).
Externe Heizungsunterstützung und solare Unterstützung Warmwasser
3
Abb. 8.50:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb, einem Heizkreis, Reihen-Pufferspeicher
mit externer Heizungsunterstützung und Warmwasserbereitung (Die Hydraulik ist nur für Sole/Wasser- bzw. Was-
ser/Wasser-Wärmepumpen geeignet)
124 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
R23
T
(X3-R23)
M18
R5
(X3-R5)
(F7)
G
>50°C
N1-ID3
E10.1
(X2-K20)
X 16
R3
T
4
(X3-R3)
R22
T
(X3-R22)
E9
(X2-K21)
R23
T
(X3-R23)
T
W
M
R2.1
T
(X3-R2.1)
N1
1
00634054
Einbindung der Wärmepumpe in das Heizsystem
Die Solarstation SOLPU ermög-
licht die solare Unterstützung
der Warmwasserbereitung.
Funktionsweise:
Der Solarregler WPM Econ SOL
erweitert den vorhandenen Wär-
mepumpenmanager WPM Econ
Plus um eine Solarregelung. Der
Solarregler WPM Econ SOL
steuert die Umwälzpumpe M23
in der Solarstation. Wenn zwi-
schen Solarkollektor die Tempe-
ratur am Fühler R23 und
Warnwasserspeicher R22 eine
ausreichend große Temperatur-
differenz (R23 > R22) vorliegt,
erfolgt eine Warmwasserberei-
tung über die Solarkollektoren.
Die Warmwasserbereitung der
Wärmepumpe kommt nur zum
Tragen, wenn die Warmwasser-
solltemperatur am Fühler R3
nicht erreicht wird.
Vorkonfiguration
Betriebsweise
Elektroheizung
1. Heizkreis
2. Heizkreis
3. Heizkreis
Warmwasser
Flanschheizung
Schwimmbad
R1
T
Heizungsunterstützung
(X3-R1)
Der Rücklauffühler muss genau
an der eingezeichneten Position
angebracht werden, um bei ge-
ladenem Speicher das Einschal-
ten der Wärmepumpe zu verhin-
dern.
Der Universal-Pufferspeicher
PSW 500 hat einen Flanschan-
schluss zum Einbau des Solar-
wärmetauschers RWT 500. Bei
Flächenheizsystemen ist eine
X 16
Sicherheitstemperaturwächter
R3
einzusetzen (Kap. 8.6.4 auf
T
4
(X3-R3)
S. 106)
R22
T
(X3-R22)
Bei permanenten Beladungs-
E9
temperaturen von über 50 °C
(X2-K21)
muss die Wärmepumpe über
einen zusätzlichen Thermosta-
ten für die Warmwasser- und
Schwimmbadbereitung ge-
sperrt werden (ID3).
Einstel-
lung
THK im
Puffer
Heizen
Heizen
nein
ja durch
Fühler
ja
nein
