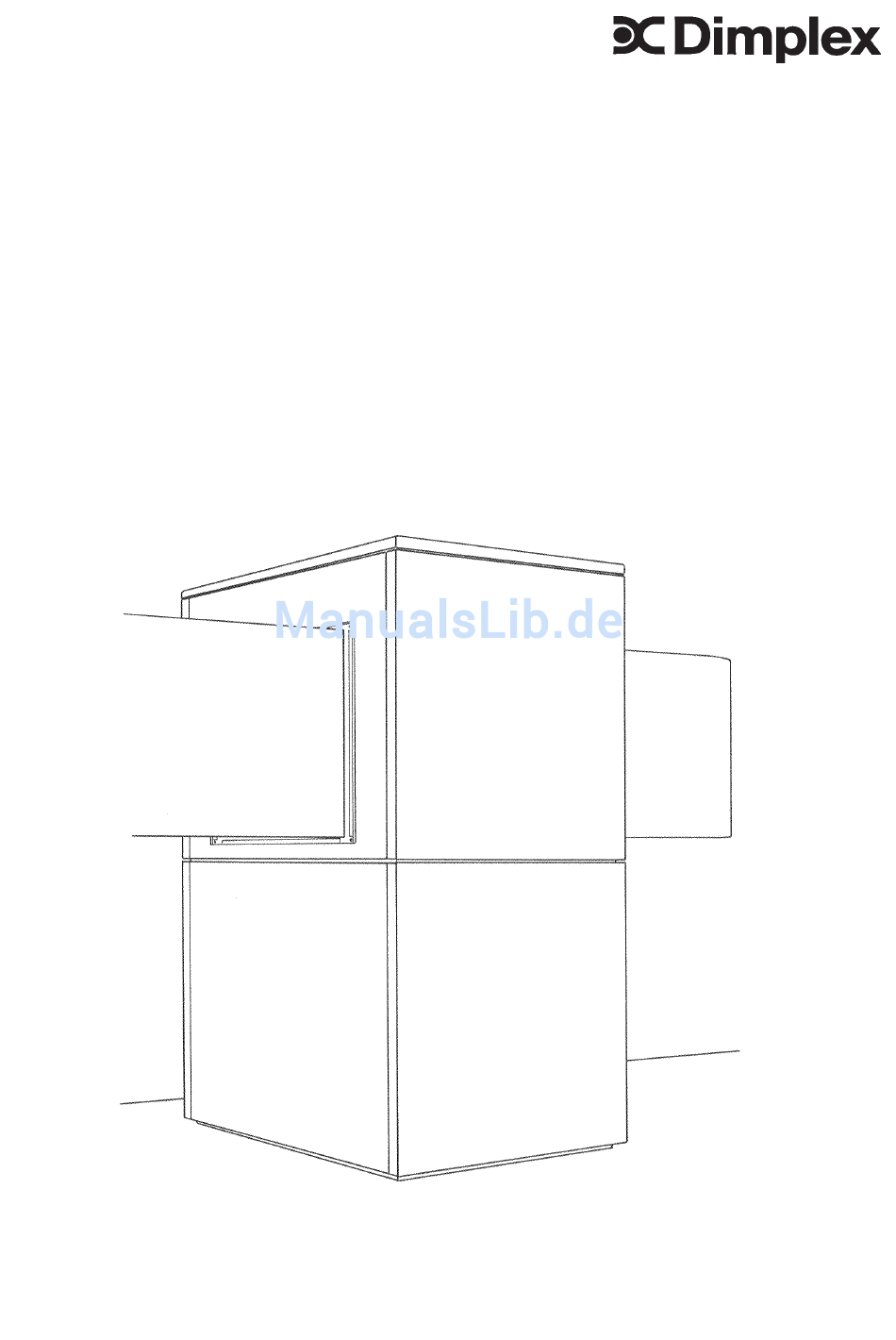

- Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Luft-Wasser-Wärmepumpe für Innenaufstellung LI 11MS Bestell. - Nr.: 452158.66.22 FD 8410...
-
Seite 2: Inhaltsverzeichnis
INHALT BITTE SOFORT LESEN Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe VERWENDUNGSZWECK DER WÄRMEPUMPE Anwendungsbereich Arbeitsweise LIEFERUMFANG Grundgerät Schaltkasten Wärmepumpenregler TRANSPORT AUFSTELLUNG Allgemein Kondensatleitung Schall MONTAGE Allgemein Luftanschluss Heizungsseitiger Anschluss Elektrischer Anschluss INBETRIEBNAHME Allgemein Vorbereitung Vorgehensweise REINIGUNG / PFLEGE Pflege Reinigung Heizungsseite Reinigung Luftseite... -
Seite 3: Bitte Sofort Lesen
BITTE SOFORT LESEN 1.2 Gesetzliche Vorschriften und BITTE SOFORT LESEN Richtlinien 1.1 Wichtige Hinweise Bei der Konstruktion und Ausführung der Wärme- pumpe wurden alle entsprechenden EG-Richtlini- ACHTUNG! en, DIN- und VDE-Vorschriften eingehalten (siehe CE-Konformitätserklärung). Vor Öffnen des Gerätes ist sicherzu- stellen, dass alle Stromkreise spannungsfrei ge- Beim elektrischen Anschluss der Wärmepumpe sind schaltet sind. -
Seite 4: Verwendungszweck Der Wärmepumpe Lieferumfang
VERWENDUNGSZWECK DER WÄRMEPUMPE LIEFERUMFANG VERWENDUNGSZWECK LIEFERUMFANG DER WÄRMEPUMPE 3.1 Grundgerät 2.1 Anwendungsbereich Die Wärmepumpe wird in Kompaktbauweise gelie- fert und enthält unten aufgeführte Bauteile. Die Luft/Wasser-Wärmepumpe kann in vorhande- Als Kältemittel wird R404A verwendet. nen oder neu zu errichtenden Heizungsanlagen ein- gesetzt werden. -
Seite 5: Wärmepumpenregler
LIEFERUMFANG TRANSPORT 3.3 Wärmepumpenregler TRANSPORT Für den Betrieb Ihrer Luft-Wasser-Wärmepumpe ist der im Lieferumfang enthaltene Wärme- pumpenregler zu verwenden. ACHTUNG! Der Wärmepumpenregler ist ein komfortables elek- Die Wärmepumpe darf beim Trans- tronisches Regel- und Steuergerät. Er steuert und port nur bis zu einer Neigung von 45° (in jeder Rich- überwacht die gesamte Heizungsanlage in Abhän- tung) gekippt werden. -
Seite 6: Aufstellung
AUFSTELLUNG MONTAGE AUFSTELLUNG MONTAGE 5.1 Allgemein 6.1 Allgemein An der Wärmepumpe sind folgende Anschlüsse her- Das Gerät ist grundsätzlich in Innenräumen auf ei- zustellen: ner ebenen, glatten und waagrechten Fläche aufzu- stellen. Dabei sollte der Rahmen rundum dicht am - Zu-/Abluft Boden anliegen, um eine geeignete Schallab- - Vor-/Rückläufe der Heizungsanlage dichtung zu gewährleisten. -
Seite 7: Heizungsseitiger Anschluss
MONTAGE 6.3 Heizungsseitiger Anschluss 6.4 Elektrischer Anschluss Die heizungsseitigen Anschlüsse an der Wärme- Für den elektrischen Anschluss muss das Gerät pumpe sind mit 1" Außengewinde versehen. Beim nicht mehr geöffnet werden. Anschluss an die Wärmepumpe muss an den Über- Der Leistungsanschluss der Wärmepumpe erfolgt gängen mit einem Schlüssel gegengehalten wer- über die vormontierte, ca. -
Seite 8: Inbetriebnahme
INBETRIEBNAHME Bei Außentemperaturen kleiner 10 °C und Heiz- INBETRIEBNAHME wassertemperaturen kleiner als 16 °C ist der Puffer- speicher mit dem zweiten Wärmeerzeuger auf min- destens 25 °C aufzuheizen. 7.1 Allgemein Folgender Ablauf ist einzuhalten um die Inbetrieb- Um eine ordnungsgemäße Inbetriebnahme zu ge- nahme störungsfrei zu realisieren: währleisten, sollte diese von einem vom Werk auto- Alle Heizkreise schließen. -
Seite 9: Reinigung / Pflege
REINIGUNG / PFLEGE Achtung - Heizungsinstallateure REINIGUNG / PFLEGE Je nach Füllwasserqualität und -menge, insbeson- dere bei Mischinstallation und Kunststoffrohren kann 8.1 Pflege es gelegentlich zu Ablagerungen (Rostschlamm, Kalk) kommen, die die Funktion der Heizungsanla- Vermeiden Sie zum Schutz des Lackes das Anleh- ge stören. -
Seite 10: Störungen / Fehlersuche Ausserbetriebnahme
STÖRUNGEN / FEHLERSUCHE AUSSERBETRIEBNAHME STÖRUNGEN / AUSSERBETRIEBNAHME FEHLERSUCHE 10.1 Sommeraußerbetriebnahme Diese Wärmepumpe ist ein Qualitätsprodukt und Die Außerbetriebnahme der Heizung im Sommer sollte störungs- und wartungsfrei arbeiten. Tritt den- wird durch Umschalten des Wärmepumpenreglers noch einmal eine Störung auf, können Sie diese in auf die Betriebsart "Sommer"... -
Seite 11: Anhang
ANHANG ANHANG 11.1 MASSBILD 11.2 GERÄTEINFORMATION 11.3 DIAGRAMME 11.4 STROMLAUFPLÄNE 11.4.1 Steuerung 11.4.2 Last 11.4.3 Anschlussplan 11.4.4 Legende 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.1 Monoenergetische Anlage 11.5.2 Monoenergetische Anlage und Warmwasserbereitung 11.5.3 Bivalente Anlage 11.6 CE-KONFORMITÄTS- ERKLÄRUNG 11.7 GARANTIEURKUNDE - KUNDENDIENST... -
Seite 12: Massbild
ANHANG: 11.1 MASSBILD Maßbild... -
Seite 13: Geräteinformation
ANHANG: 11.2 GERÄTEINFORMATION Geräteinformation GERÄTEINFORMATION für Luft/Wasser-Heiz-Wärmepumpen TYP- UND VERKAUFSBEZEICHNUNG ..11MS BAUFORM Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 21 Aufstellungsort Innen LEISTUNGSANGABEN Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf / -Rücklauf °C / °C bis 55 / ab 18 Luft °C -20 bis +35 Heizwasser-Temperaturspreizung bei A2 / W35 Wärmeleistung / Leistungszahl... -
Seite 14: Diagramme
ANHANG: 11.3 DIAGRAMME Heizleistung/Druckverlust Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,0 m³/h Lufteintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 12000 11000 10000 Verflüssiger 9000 8000 7000 Lufteintrittstemperatur in [°C] 6000 Leistungszahl (incl. Pumpenleistungsanteil) 5000 4000 3000 2000 1000 Heizwasserdurchfluß... -
Seite 15: Stromlaufpläne
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.1 Steuerung... -
Seite 16: Last
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.2 Last... -
Seite 17: Anschlussplan
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.3 Anschlussplan K l e m m e n p l a n u n d B e l e g u n g d e r S t e c k v e r b i n d e r i m L u f t / W a s s e r - I n n e n g e r ä... -
Seite 18: Legende
ANHANG: 11.4 STROMLAUFPLÄNE 11.4.4 Legende Betriebskondensator-M1 Betriebskondensator-M2 Pressostat Abtauende Pressostat Hochdruck Pressostat Niederdruck Thermostat Heissgasüberwachung Wicklungsschutz Ventilator Schütz Verdichter Schütz Ventilator Verdichter Ventilator Wärmepumpenregler Sanftanlaufsteuerung Rücklauffühler-Heizwasser Frostschutzfühler-Heizwasser Klemmenleiste: Lasteinspeisung Klemmenleiste: interne Verdrahtung X8/-11 Steckverbinder Steuerleitung/Wärmepumpenregler Vier-Wege-Umschaltventil... -
Seite 19: Hydraulische Prinzipschemen
ANHANG: 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.1 Monoenergetische Anlage... -
Seite 20: Monoenergetische Anlage Und
ANHANG: 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.2 Monoenergetische Anlage und Warmwasserbereitung... -
Seite 21: Bivalente Anlage
ANHANG: 11.5 HYDRAULISCHE PRINZIPSCHEMEN 11.5.3 Bivalente Anlage... -
Seite 22: Ce-Konformitätserklärung
ANHANG: 11.6 CE-KONFORMITÄTSERKLÄRUNG CE-Konformitätserklärung... -
Seite 23: Garantieurkunde - Kundendienst
übernommen. Ausgebaute Teile, die wir zurückneh- ten Systemtechnik-Kundendienst erfahren Sie über die zen- men, gehen in unser Eigentum über. Die Garantiezeit für Nach- trale Servicehotline des Geschäftsbereiches Dimplex der KKW besserungen und Ersatzteile endet mit dem Ablauf der ursprüng- Kulmbacher Klimageräte-Werk GmbH. - Seite 24 KKW Kulmbacher Klimageräte-Werk GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
