Luft/Wasser-Wärmepumpe

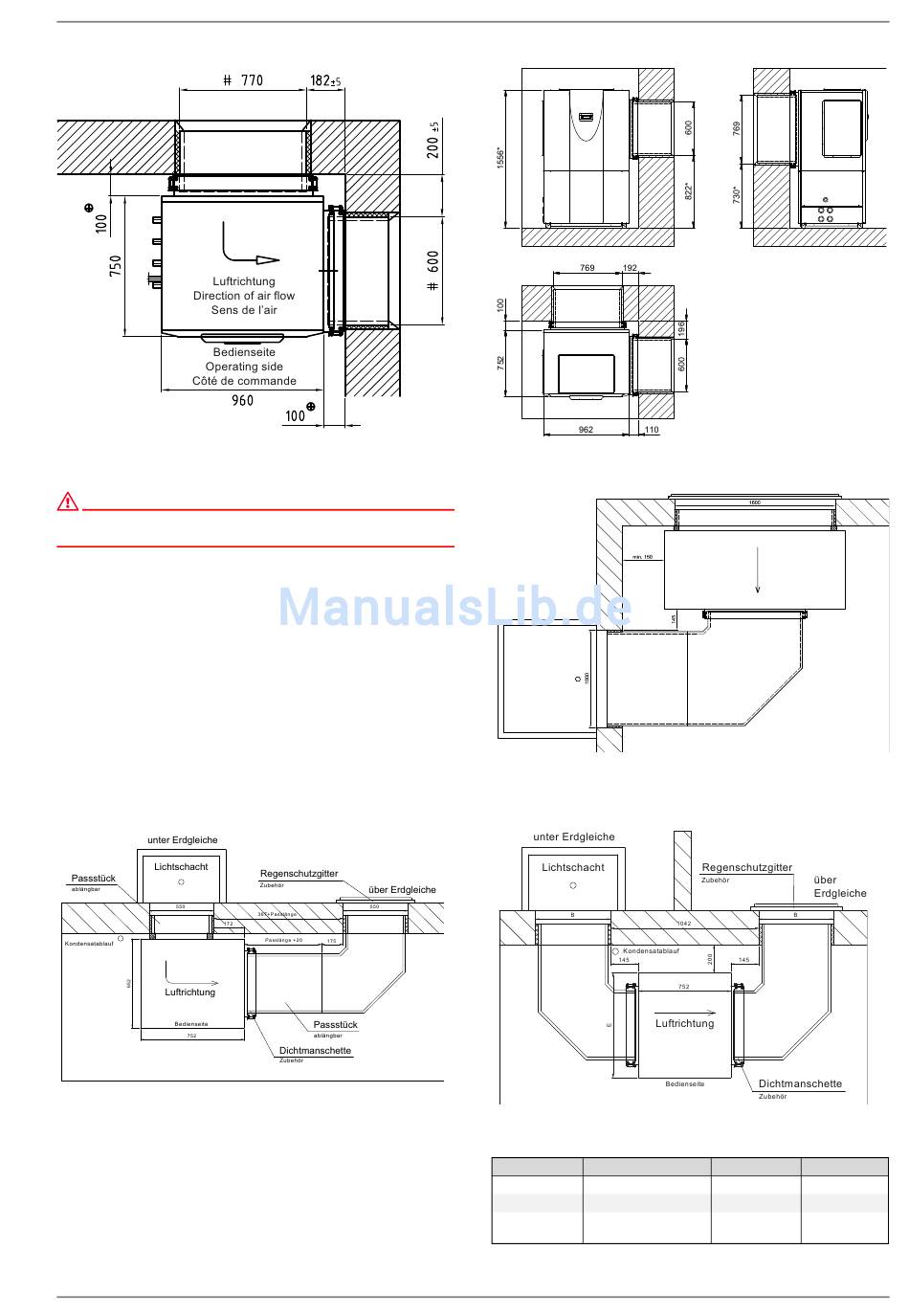

Abb. 2.22:Eckaufstellung LIKI 14TE (mit Luftkanal)
ACHTUNG!
Sind in der Zeichnung die Abmessungen des Luftkanals angegeben
müssen die Mauerdurchbrüche entsprechend größer ausgeführt werden.
2.3.7.3

Wandaufstellung

Abb. 2.25:Wandaufstellung 500
www.dimplex.de
Abb. 2.23:Eckaufstellung LI 9, 12TU und LI 15TE (mit Luftkanal)
Abb. 2.24:Eckaufstellung links LI 40AS
Abb. 2.26:Wandaufstellung
Typ Wärmepumpe
600 LI 11TES
700 LI 16TES / LI 20TE
LI 24TE - LI 28TE /
800
LIH 22TE - LIH 26TE
Tab. 2.12: Maßtabelle zu Wandaufstellung
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
2.3.7.3
B (in mm) E (in mm)
650 852
745 852
820 1002
