Luft/Wasser-Wärmepumpe
Der Luftkanal Bausatz LKL ..A (siehe Abb. 2.14 auf S. 24) be-
steht aus vier Seitenwänden aus Glasfaserbeton inkl. Klebstoff
sowie zwei Abdeckrahmen. Er wird nicht vormontiert ausgelie-
fert, sondern muss vor Ort zusammengebaut werden. So lässt
sich der Luftkanal Bausatz einfach transportieren und vor Ort auf
die gewünschte Länge kürzen.

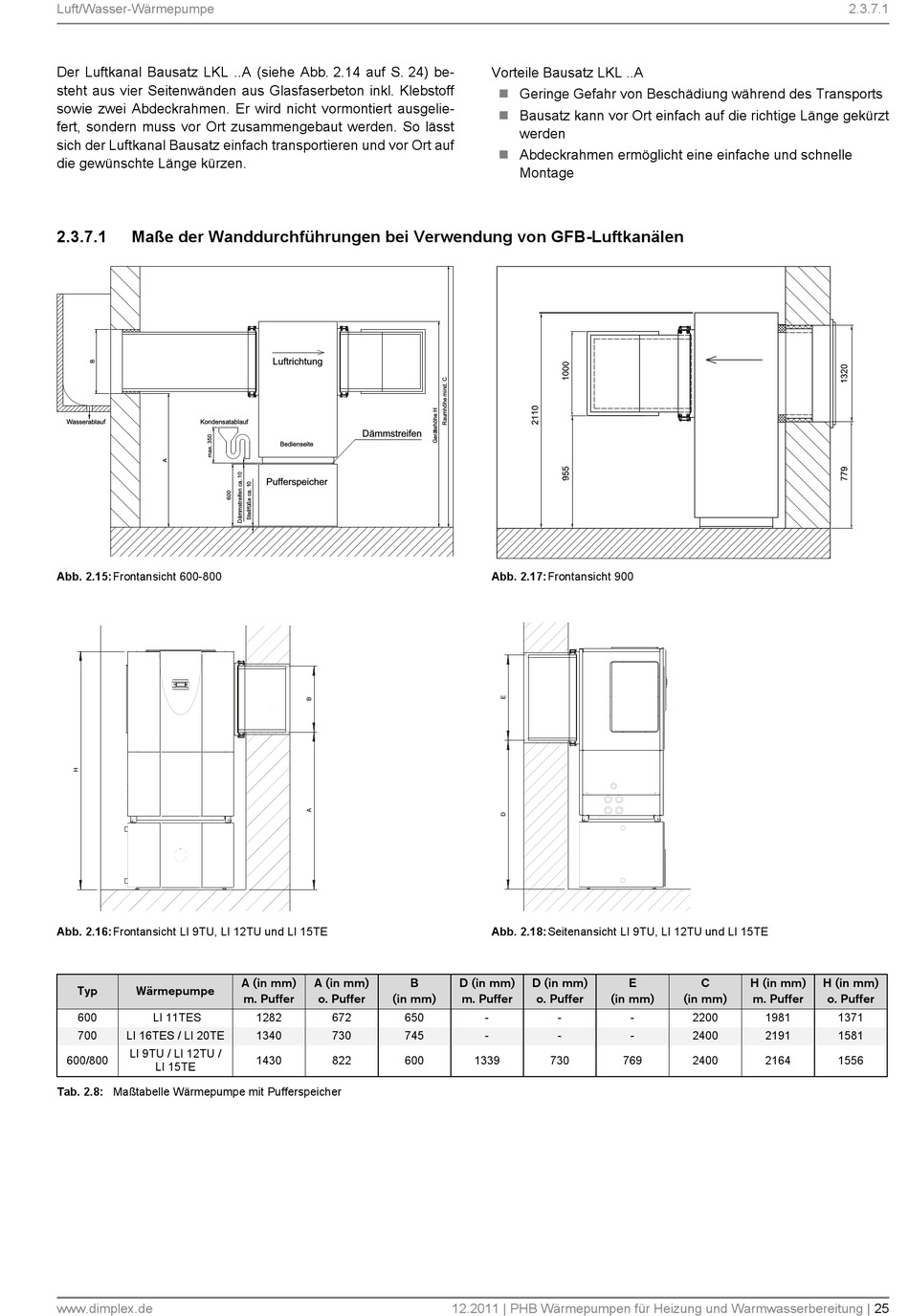

2.3.7.1 Maße der Wanddurchführungen bei Verwendung von GFB-Luftkanälen
Abb. 2.15:Frontansicht 600-800
Abb. 2.16:Frontansicht LI 9TU, LI 12TU und LI 15TE
Typ Wärmepumpe
600 LI 11TES
700 LI 16TES / LI 20TE
LI 9TU / LI 12TU /
600/800
LI 15TE
Tab. 2.8: Maßtabelle Wärmepumpe mit Pufferspeicher
www.dimplex.de
A (in mm) A (in mm) B
m. Puffer o. Puffer (in mm)
1282 672 650
1340 730 745
1430 822 600
Vorteile Bausatz LKL ..A
 Geringe Gefahr von Beschädiung während des Transports
 Bausatz kann vor Ort einfach auf die richtige Länge gekürzt
werden
 Abdeckrahmen ermöglicht eine einfache und schnelle
Montage
Abb. 2.17:Frontansicht 900
Abb. 2.18:Seitenansicht LI 9TU, LI 12TU und LI 15TE
D (in mm) D (in mm)
m. Puffer o. Puffer (in mm)
- -
- -
1339 730 769
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
E C H (in mm)
(in mm) m. Puffer
- 2200 1981
- 2400 2191
2400 2164
2.3.7.1
H (in mm)
o. Puffer
1371
1581
1556
25
