Luft/Wasser-Wärmepumpe
2.3.5 Luftkanal-Schlauchset für Luft/Wasser-Wärmepumpen
Für die Luft/Wasser-Wärmepumpen LI 11TES und LI 16TES
werden flexible Schläuche für die Luftführung als Zubehör ange-
boten. Das Luftkanal-Schlauchset ist zum Einsatz in Räumen mit
niedrigen Temperaturen und geringer Luftfeuchtigkeit geeignet.
Es besteht aus einem 5 m langen, wärme- und schallgedämm-
ten Luftschlauch, der für die Ansaug- und Ausblasseite beliebig
geteilt werden kann. Luftansaug und Ausblas können über einen
Lichtschacht oder durch ein Regenschutzgitter erfolgen. Installa-
tionsmaterial zum Anschluss an die Wärmepumpe und die
bauseits zu dämmende Wanddurchführung liegen bei.
Der Vorteil von Luftschläuchen ist eine individuelle Anpassung
vor Ort, mit der Höhen- und Längenunterschiede einfach und
schnell ausgeglichen werden können. Zudem wirken die Luft-
schläuche sowohl schall- als auch wärmedämmend und verhin-

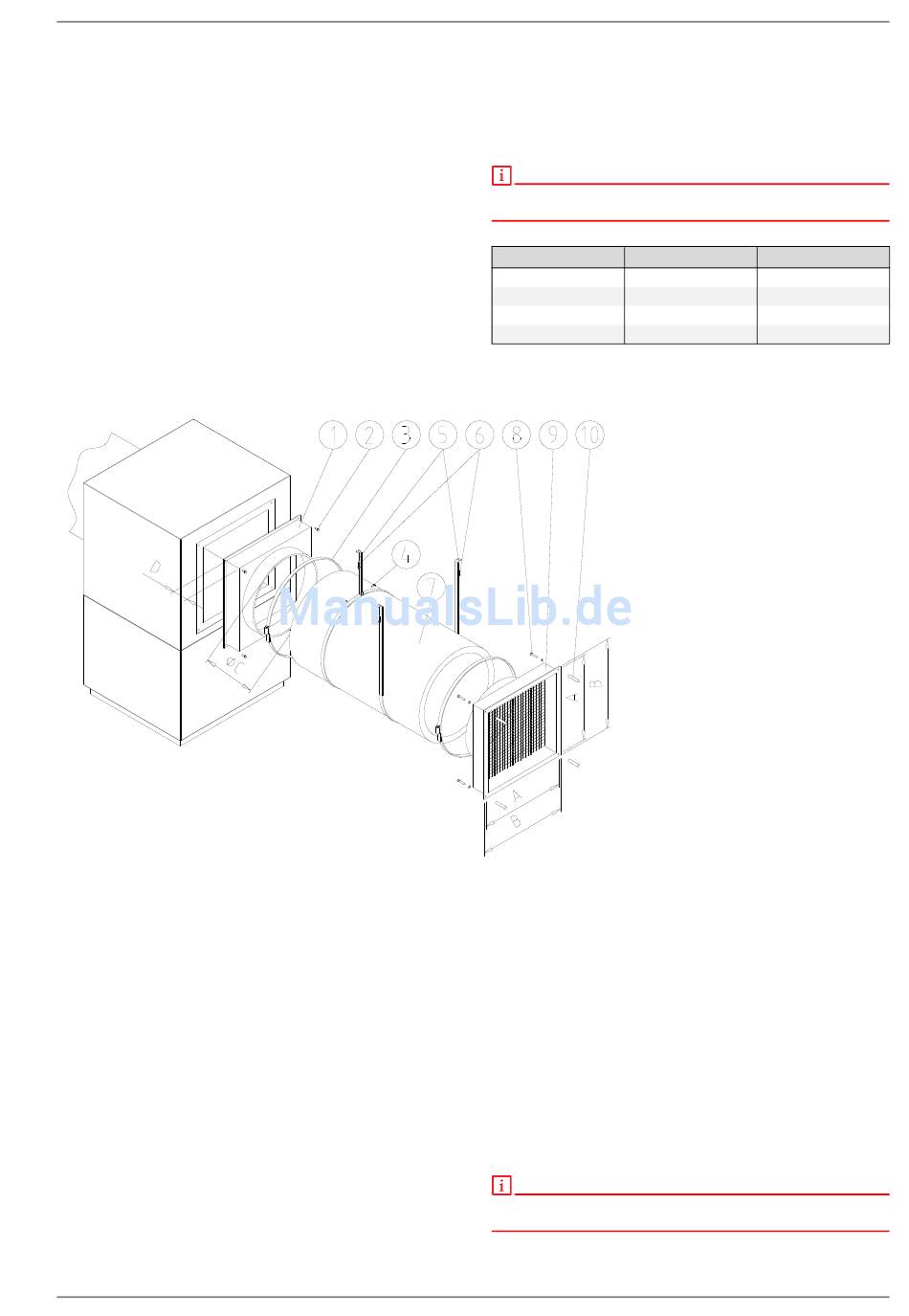

Abb. 2.12:Luftkanal-Schlauchset
2.3.6 GFB-Luftkanäle für Luft/Wasser-Wärmepumpen (Innenaufstellung)
Die diffusionsoffenen und feuchtigkeitsbeständigen Luftkanäle
sind bereits fertig vormontiert oder als Bausatz verfügbar. Sie
werden in den entsprechendne Querschnitten jeweils als 90°-
Bogen sowie als Verlängerung zu 1000 mm (Bausatz) und 625
mm bzw. 1250 mm (fertig montiert) angeboten.
Durch die innenseitige Dämmung aus Mineralwolle und ka-
schiertem Glasfaservlies wird Schwitzwasserbildung vermieden
und eine deutliche Reduzierung der Schallabstrahlung um
~ 1 dB(A) pro lfd. Meter bzw. ~ 2 bis 3 dB(A) pro Bogen erreicht.
Die Enden sind mit Rahmen aus verzinktem Stahlblech einge-
fasst.
Die Kanäle können bei Bedarf mit handelsüblicher Dispersions-
farbe gestrichen werden.
Kleinere Schäden am Außenmantel haben keine Auswirkungen
auf die Funktionstüchtigkeit und können durch handelsüblichen
Gips ausgebessert werden.
www.dimplex.de
dern eine Auskühlung des Aufstellungsraumes. Gitter an den
Wandanschlussstutzen verhindern das Eindringen von Kleintie-
ren bzw. die Verschmutzung durch Laub.
HINWEIS
Bei mehr als einer 90°-Luftumlenkung auf der Ansaug- und Ausblasseite
ist der Mindestluftdurchsatz zu überprüfen.
Maße in mm
A
B
C
D
Tab. 2.5: Abmessungen Luftkanal-Schlauchset

Montage bei Standardaufstellung:

Bei Wahl einer standardmäßigen Aufstellungsvariante (siehe
Kap. 2.3.7.1 auf S. 25) können die Kanalstücke ungekürzt mon-
tiert werden.
Bei der Positionierung der Luftführung sind die geforderten Min-
destabstände der Wärmepumpe zu Wänden einzuhalten.
Luftkanäle oder Bögen werden entsprechend den Maßzeichnun-
gen durch handelsüblichen Bauschaum in der Wandöffnung ver-
schäumt. Die Kanalstücke werden freitragend durch eine geeig-
nete Unterkonstruktion vom Boden oder durch Gewindestangen
von der Decke fixiert.
HINWEIS
Zur Körperschallentkopplung werden die Luftkanäle nicht mit der Wärme-
pumpe verschraubt.
12.2011 | PHB Wärmepumpen für Heizung und Warmwasserbereitung |
DN 500 DN 630
560 652
585 670
495 625
100 100

Lieferumfang

1) Anschlussstutzen an
die Wärmepumpe
2) Sechskantschraube
3) Spannschelle
4) Sechskantschraube
5) Lochband
6) Nageldübel
7) Verbindungsschlauch
Dämmstärke 25 mm
8) Schraube
9) Anschlussstutzen an die Wand
10) Dübel
Minimaler Biegeradius LUS 11:
300 mm
Minimaler Biegeradius LUS 16:
400 mm
Platzbedarf für 90° Bogen:
ca. 1 m
2.3.6
