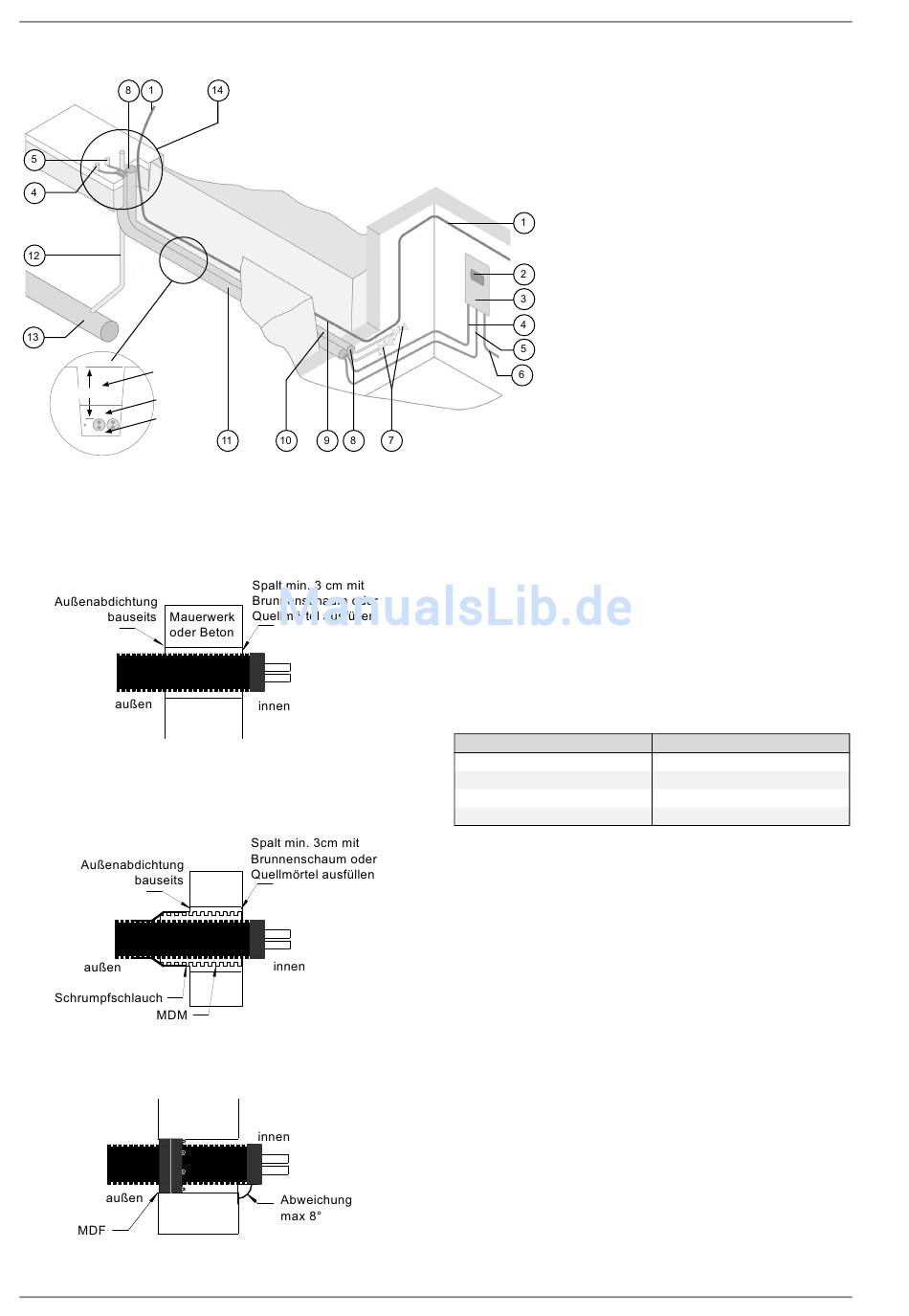

Abb. 2.4: Hydraulische und elektrische Anschlüsse bei Erdverlegung
2.2.3
Wanddurchführung
Direkte Durchführung in trockenem Bereich:
Abb. 2.5: Skizze direkte Mauerdurchführung
Indirekte Durchführung mit Dichtmanschette
gegen nicht drückendes Wasser
Abb. 2.6: Skizze Mauerdurchführung nicht drückendes Wasser
Flansch gegen drückendes Wasser
Abb. 2.7: Skizze Mauerdurchführung drückendes Wasser
20
| PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Legende:
1)
Laststromkabel Wärmepumpe
2)
Bedienteil Wärmepumpenregelung
3)
Wärmepumpenmanager WPM EconPlus
4)
Steuerleitung Regelung/Wärmepumpe 24 V
5)
Steuerleitung Regelung/Wärmepumpe 230 V
6)
Elektrische Versorgungsleitung (230 V)
für den Wärmepumpenmanager
7)
Absperr- und Entleerungsvorrichtung
8)
Heizwasserverbindungsleitung
9)
Mauerdurchführungen für elektrische Verbin-
dungskabel
10) Mauerdurchführungen für
Heizungsverbindungsleitungen
11) KG-Rohr (mindestens DN 70) für elektrische
Anschlüsse der Regelung/Wärmepumpe
12) Kondensatablauf
13) Regenwasserablauf/Drainage
14) Fundament der Wärmepumpe (unterschiedliche
Fundamentpläne der Wärmepumpen beachten)
Im Gebäude ist, kurz nach dem Eintreten der Heizwasseran-
schlüsse (ca. 0,8 m unter Erdniveau) für den Heizwasservor-
und Rücklauf eine Füll- und Entleervorrichtung vorzusehen. Bei
Gebäuden auf erdgleichem Niveau einen entsprechend wärme-
gedämmten Schacht vorsehen oder die Entleerung durch Druck-
luft ermöglichen.
Die empfohlenen Bohrdurchmesser für die verschiedenen Haus-
durchführungen können aus der nachstehenden Tabelle ent-
nommen werden.
Hauseinführung
MDM 145
MDM 175
MDF 145
MDF 175
Tab. 2.2: Empfohlener Bohrdurchmesser für Hausdurchführungen
Luft/Wasser-Wärmepumpe
Bohrdurchmesser
220
260
250
250
