8.15.3
8.15.3 Wärmepumpen in Kompaktbauweise
Luft/Kompakt-Wärmepumpe

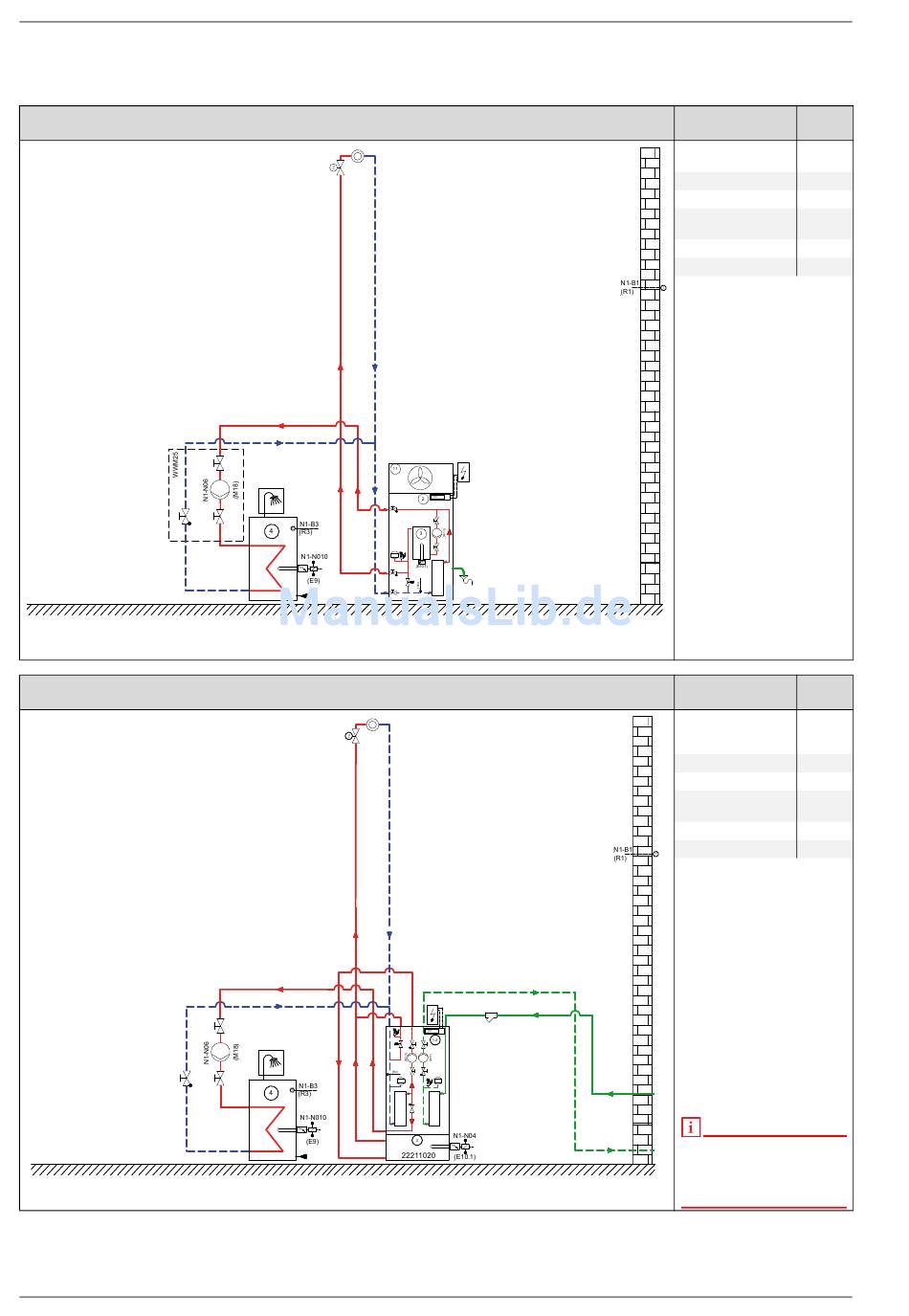

Abb. 8.35:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und integriertem Rei-
hen-Pufferspeicher
Sole/Kompakt-Wärmepumpe
Abb. 8.36:Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb mit einem Heizkreis und Unterstellpuffer
116 | PHB Wärmepumpen für Heizung und Warmwasserbereitung | 12.2011
Einbindung der Wärmepumpe in das Heizsystem
Vorkonfiguration
Betriebsweise
Elektroheizung
1. Heizkreis
2. Heizkreis
Warmwasser
Flanschheizung
Schwimmbad
Bei Wärmepumpen in Kompakt-
bauweise sind die Anlagekom-
ponenten für die Wärmequelle
und einen ungemischten Heiz-
kreis integriert.
Die Warmwasserbereitung ist
optional.
Der in der Luft/Kompakt-Wärme-
pumpe integrierte 2 kW Tauch-
heizkörper kann bei Bedarf
durch eine Rohrbaugruppe mit
höherer Heizleistung ersetzt
werden.
Einbindungsschemen sind durch
einen 8-stelligen Code z.B.
12211020 eindeutig gekenn-
zeichnet.
Vorkonfiguration
Betriebsweise
Elektroheizung
1. Heizkreis
2. Heizkreis
Warmwasser
Flanschheizung
Schwimmbad
Durch die integrierte Körper-
schallentkopplung kann die
Sole/Kompakt-Wärmepumpe di-
rekt an das Heizsystem ange-
schlossen werden.
Die freie Pressung der integrier-
ten Solepumpe ist auf eine maxi-
male Sondentiefe von 80 m
(DN 32) ausgelegt. Bei größeren
Sondentiefen ist die freie Pres-
sung zu überprüfen und gegebe-
nenfalls ein DN 40 Rohr einzu-
setzen.
HINWEIS
Wärmepumpen in Kompakt-
bauweise können nicht für bi-
valente Systeme eingesetzt
werden.
Einstel-
lung
THK im
Puffer
Heizen
nein
ja mit
Fühler
ja
nein
Einstel-
lung
THK im
Puffer
Heizen
nein
ja mit
Fühler
ja
nein
