3.3 Maximal mögliche Schrittabweichung (Mastersystem / Prüfsystem)

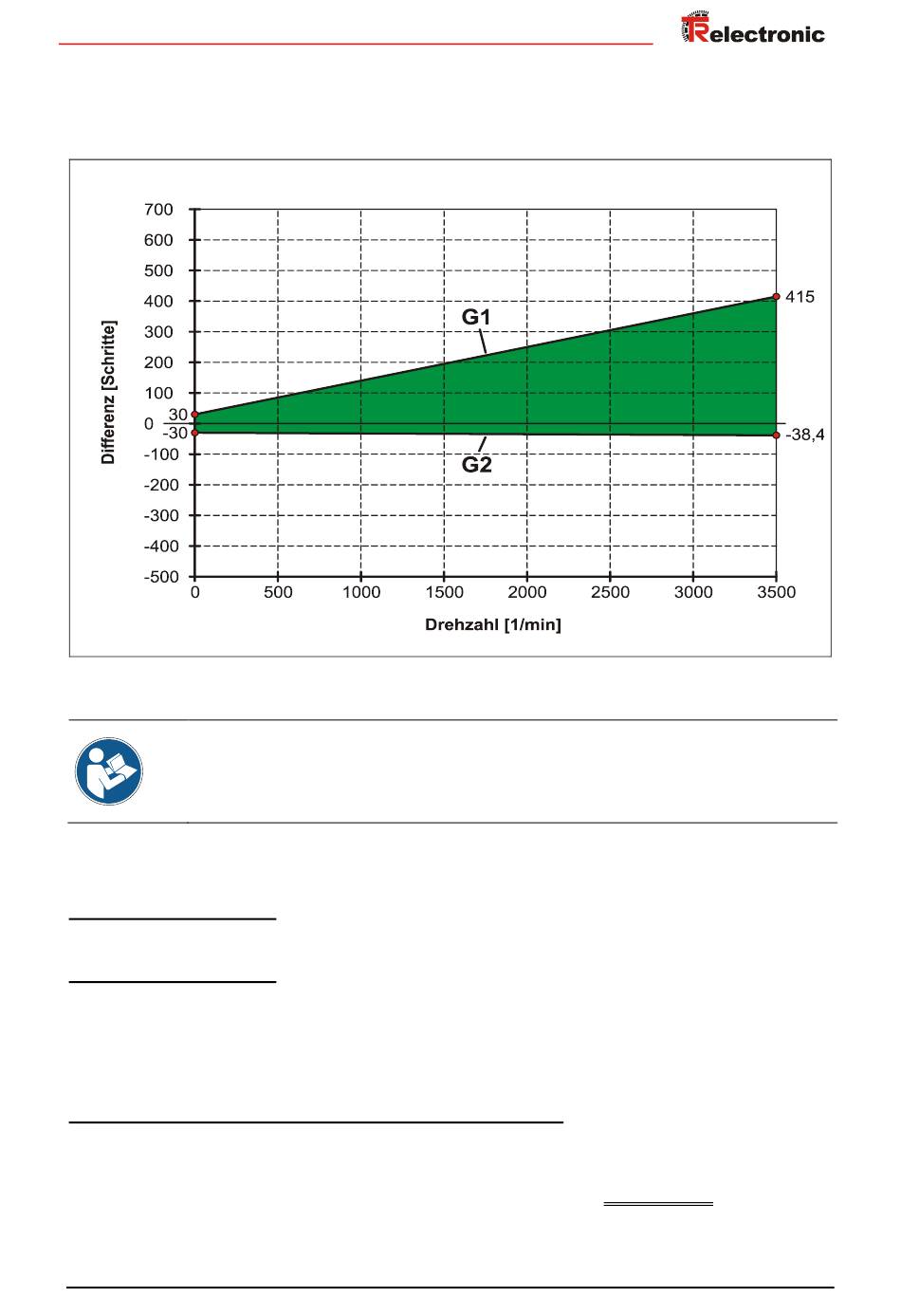

Abbildung 1: Dynamische Betrachtung der Schrittabweichung, Zählrichtung steigend (Blick auf Anflanschung)
Abbildung 1 dient zur Abschätzung der möglichen Schrittabweichung. Auf der Basis
dieser Abschätzung kann der Parameter Fensterinkremente eingestellt werden,
siehe Kapitel 5.6.2.3 auf Seite 43.
Funktion der Geraden G1:
G1 = 30 Schritte + (0.11 Schritte pro Umdr. * Ist-Drehzahl [1/min])
Funktion der Geraden G2:
G2 = -30 Schritte + (-0.0024 Schritte pro Umdr. * Ist-Drehzahl [1/min])
Die maximal mögliche Schrittabweichung ergibt sich aus der Differenz zwischen G1 und G2
Beispiel: Maximal mögliche Schrittabweichung bei 3500 1/min
G1 = 30 Schritte + (0.11 Schritte pro Umdr. * 3500 1/min) = 415 Schritte
G2 = -30 Schritte + (-0.0024 Schritte pro Umdr. * 3500 1/min) = -38,4 Schritte
Maximal mögliche Schrittabweichung = 415 Schritte – (-38,4 Schritte) = 453,4 Schritte
