Um den Preset-Baustein auszuführen wird dieser im Netzwerk 3 des Bausteins
Main_Safety_RTG1
Main_Safety_RTG1 (FB1) durch einen Doppelklick mit der linken Maustaste
im
Programmeditor geöffnet. Der Preset-Baustein wird durch Anklicken und Halten
der linken Maustaste vom Verzeichnisbaum der Projektnavigation in das
Netzwerk 3 des geöffneten Programmeditors gezogen.

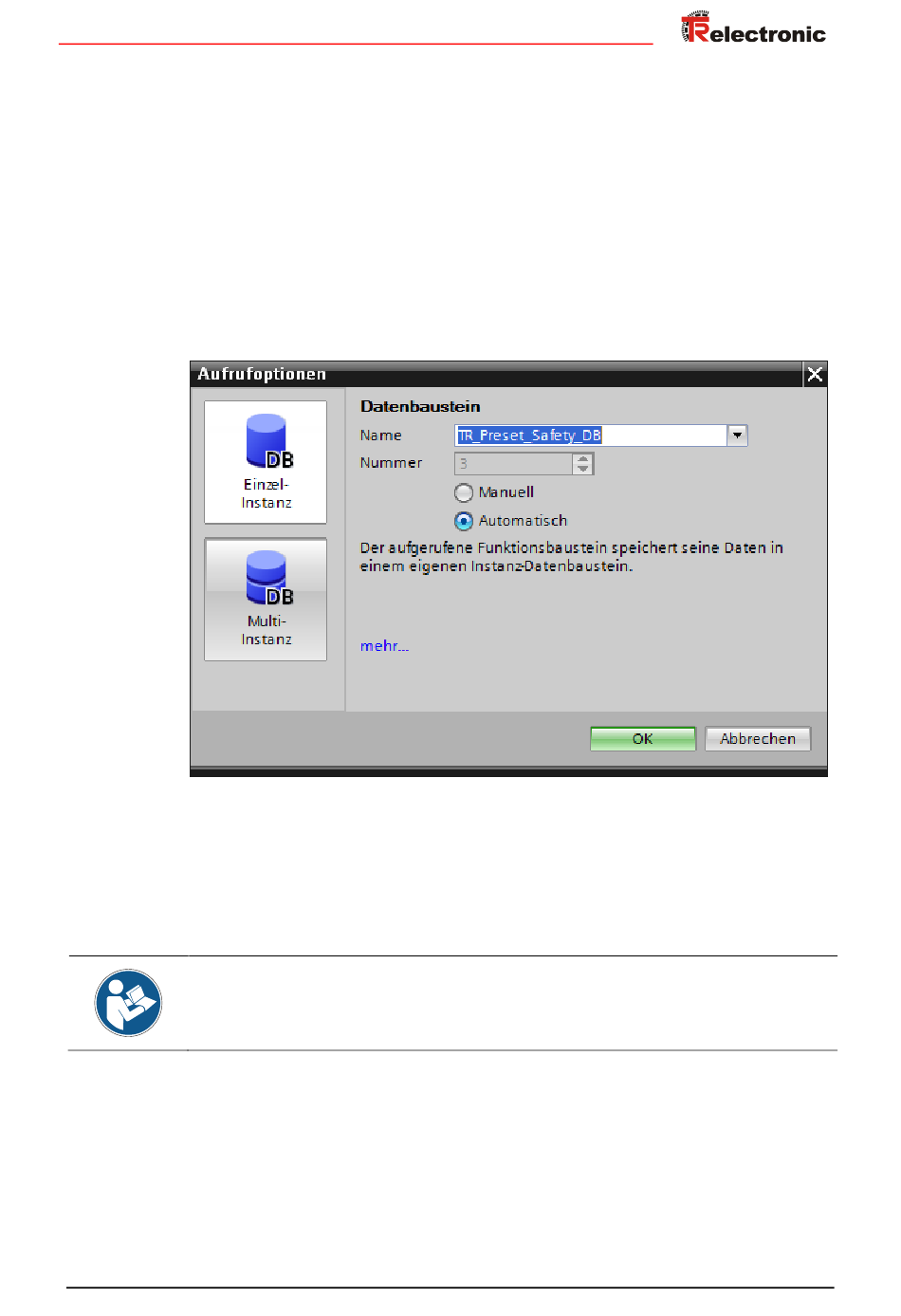

Es öffnet sich ein Fenster in dem ein Instanz-Datenbaustein für den Preset-
Baustein angelegt werden muss. Im geöffneten Fenster ist auf der linken Seite
die
TR_Preset_Safety_DB einzutragen. Durch betätigen der OK-Schaltfläche
wird der Datenbaustein angelegt.
Der
Main_Safety_RTG1
Ausgänge des Preset-Bausteins verbunden werden. Dazu wurden im Beispiel die
entsprechenden Variablen angelegt und der Baustein damit verbunden. Die neue
Position wird im Beispiel auf 100 gesetzt.
Es ist besonders darauf zu achten, dass der Eingang TR_Pres_Error und der
Ausgang TR_Pres_Request an das richtige Bit des Mess-Systems angeschlossen
wird!
