Sicherheitsprogramm erstellen - Konfigurationsbeispiel
Spannungsversorgung PS 307 2A im Katalog über SIMATIC 300 --> PS-300
--> PS 307 2A auf die Position 1 des Baugruppenträgers ziehen.
CPU 317F-2
CPU 317F-2 PN/DP --> 6ES7 317-2FK13-0AB0 --> V2.6 auf die Position 2
des Baugruppenträgers ziehen. Gegebenenfalls sind hier noch die Eigenschaften
der Ethernet Schnittstelle anzugeben.
Digitalausgabebaugruppe SM
SIMATIC 300 --> SM-300 --> DO-300 --> SM 326F DO 10xDC24V/2A
(6ES7 326-2BF01-0AB0) auf die Position 4 des Baugruppenträgers ziehen.

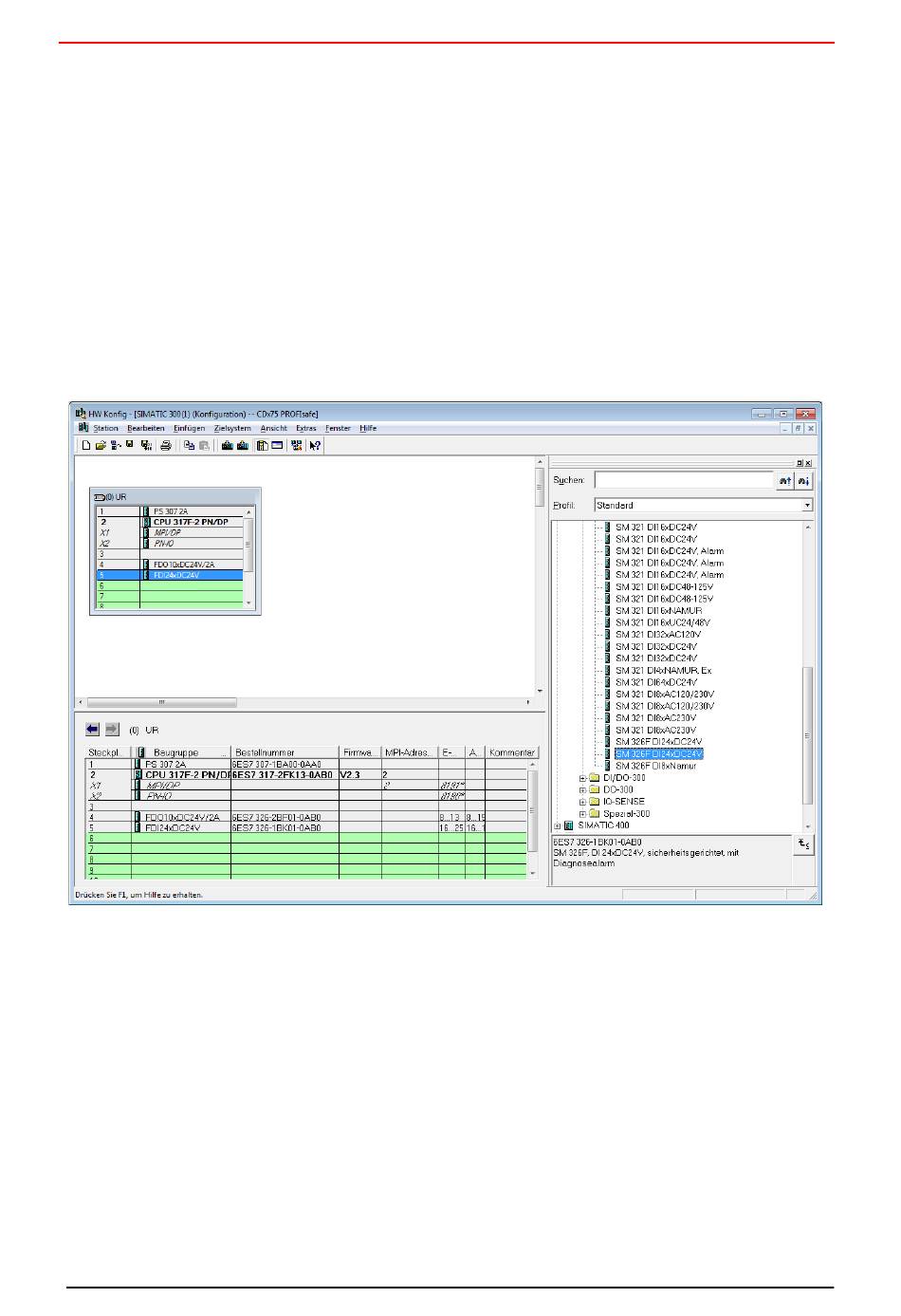

Digitaleingabebaugruppe
SIMATIC
(6ES7 326-1BK01-0AB0) auf die Position 5 des Baugruppenträgers ziehen.
Die Hardware-Komponenten zur Aufnahme in den Baugruppenträger sind nun
vollständig.
Im nächsten Schritt muss die zum Mess-System passende GSDML-Datei installiert
werden. Diese wird mit der dazugehörigen Bitmap-Datei in das entsprechende
Installationsverzeichnis des SIMATIC Managers kopiert. Es ist zu beachten, dass
die Verzeichnisstruktur variieren kann.
