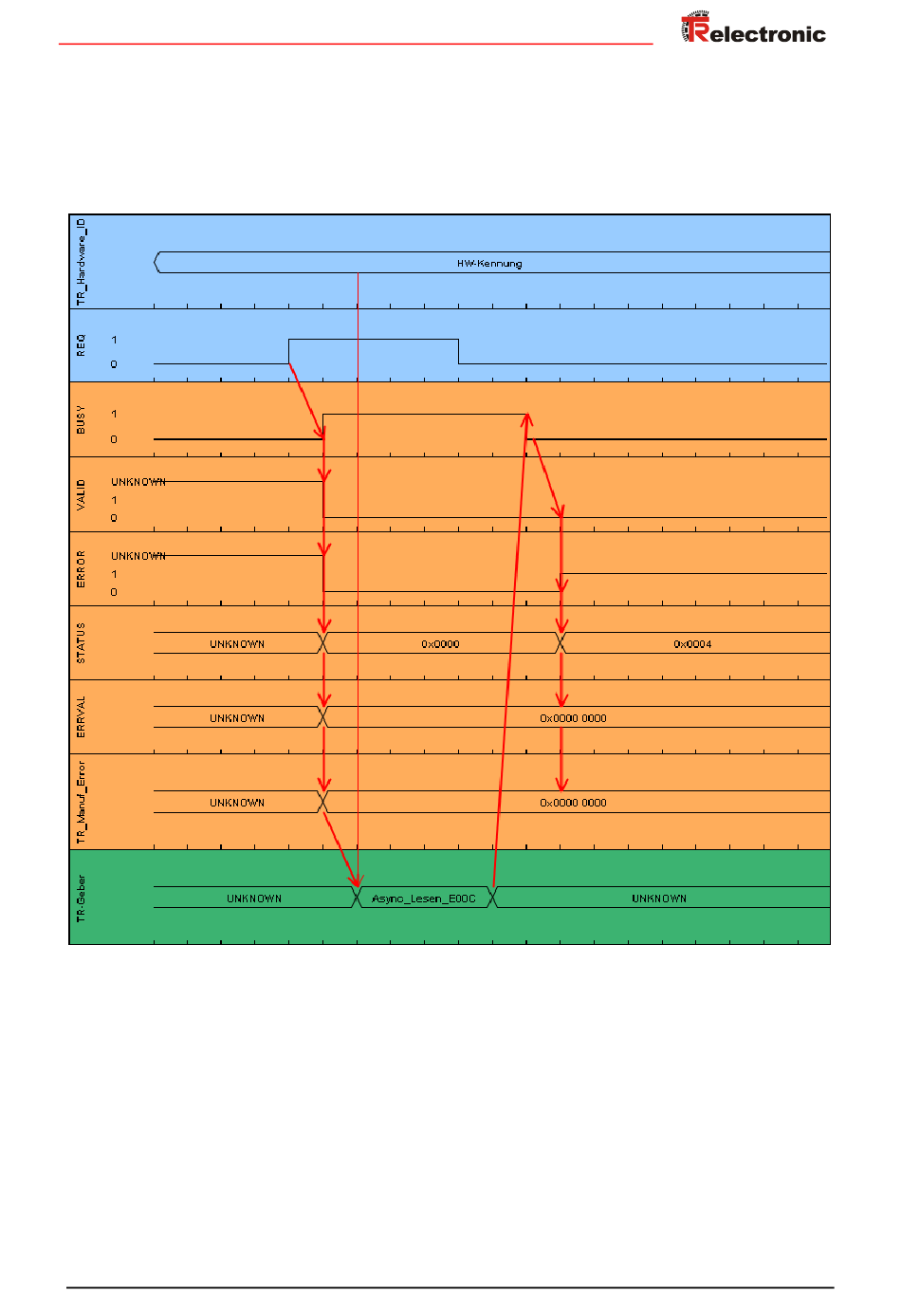

Timing-Diagramm des Manufacturer-Error-Bausteins wenn eine falsche Länge des
asynchronen Lesebuffers erkannt wird.
blauer Bereich: Eingangssignale Manufacturer-Error-Baustein
oranger Bereich: Ausgangssignale Manufacturer-Error-Baustein
grüner Bereich: „TR-Geber" Mess-System-Funktion
