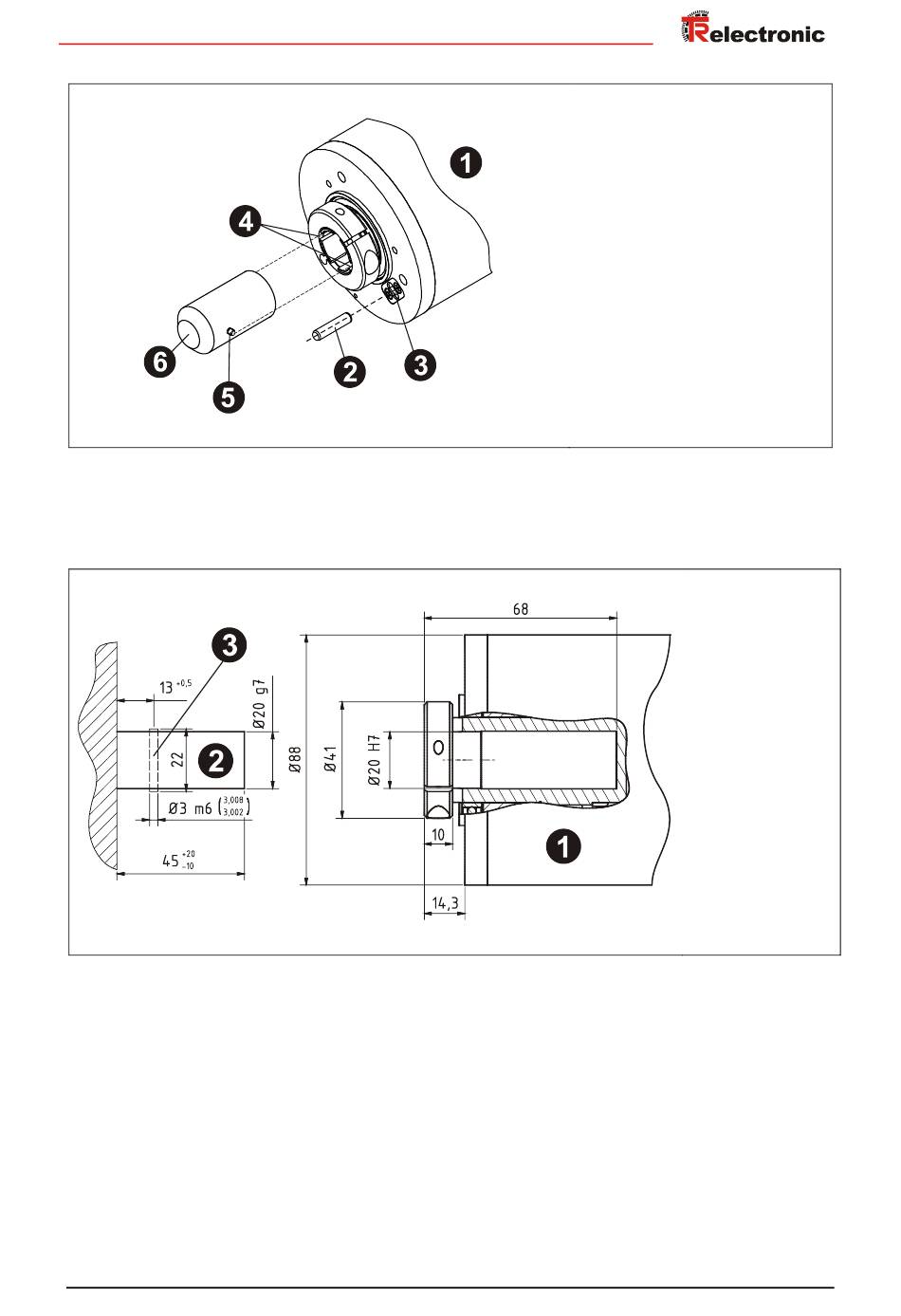

Abbildung 11: Formschluss
Abbildung 12: Anforderungen an die Wellenaufnahme
Printed in the Federal Republic of Germany
05.05.2022
TR-ECE-BA-D-0107 v19
➊
: Mess-System
➋
: Pass-Stift
➌
: Nuteinsatz 4K7, 6 mm tief
➍
: 2x Nut 3 E8
➎
: Zylinderstift 3 m6
➏
: Antriebswelle
➊
: Mess-System
➋
: Antriebswelle
➌
: Zylinderstift:
ISO 8734-3x22
TR-Electronic GmbH 2015, All Rights Reserved
Seite 27 von 31
