Festlegen der Parameter / CRC-Berechnung
3.2 F-Parameter
Die F-Parameter sind in der Standardeinstellung bereits mit sinnvollen Werten vorein-
gestellt und sollten nur dann verändert werden, wenn die Automatisierungsaufgabe
dies ausdrücklich erfordert. Zur sicheren Übertragung der individuell eingestellten
F-Parameter ist eine CRC erforderlich, welche vom SIMATIC Manager automatisch
berechnet wird. Diese Checksumme entspricht dem F-Parameter F_Par_CRC,

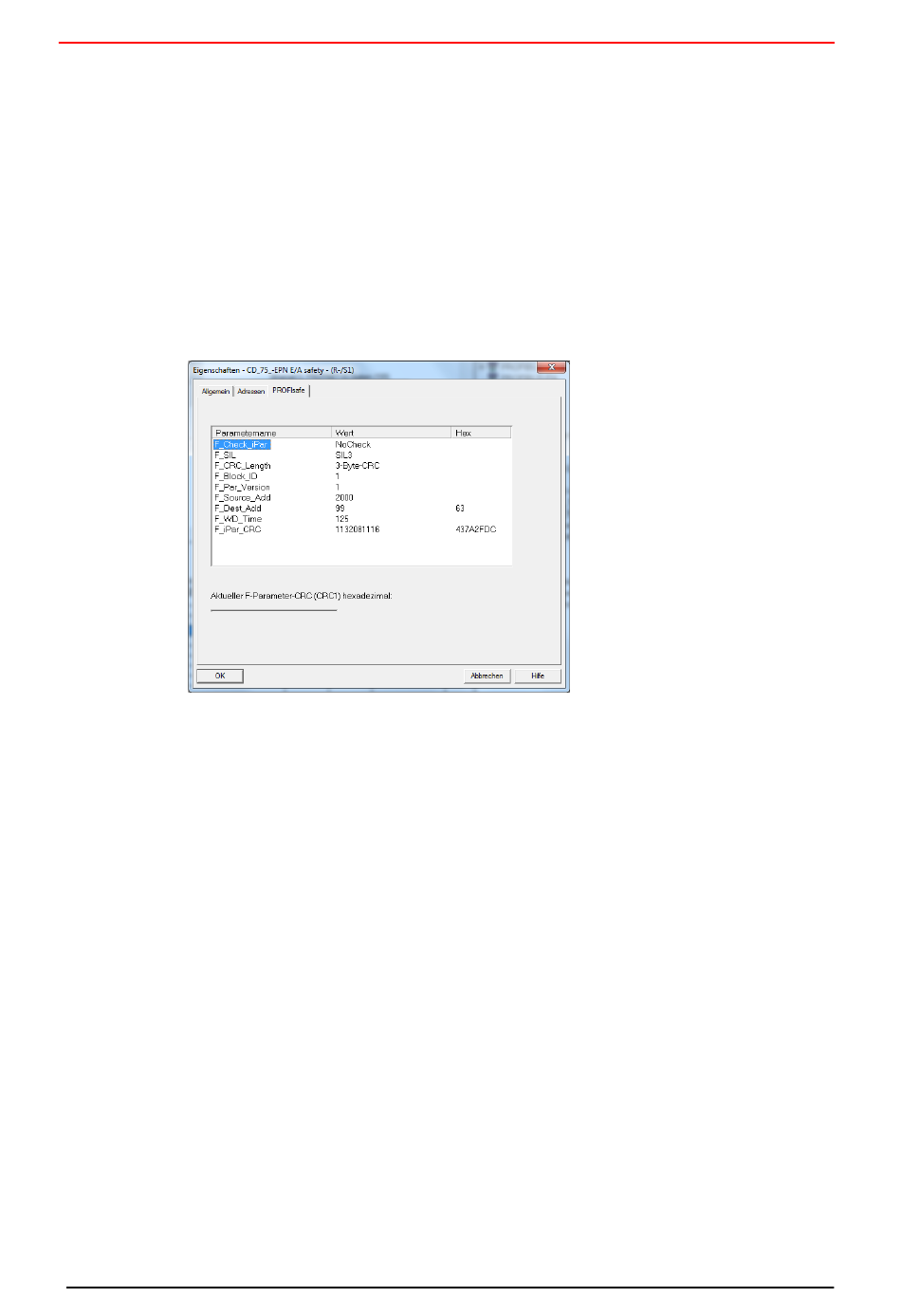

welcher bei der Projektierung des Mess-Systems mit dem Hardware-Konfigurator im
Fenster Eigenschaften - CD_75_-EPN E/A safety unter der Überschrift
Aktueller F-Parameter-CRC (CRC1) als hexadezimaler Wert angezeigt wir.
siehe auch Kapitel „Einstellen der F-Parameter" auf Seite 26.
3.2.1 Nicht einstellbare F-Parameter
Die nachfolgend aufgeführten F-Parameter werden entweder vom Mess-System bzw.
vom F-Host verwaltet und können deshalb nicht manuell verändert werden:
● F_Check_iPar: NoCheck
● F_CRC_Length: 3-Byte-CRC
● F_Block_ID: 1
● F_Par_Version: V2-mode
● F_Source_Add: 2002 (Beispielwert, wird vom F-Host vorgegeben)
3.2.2 Einstellbare F-Parameter
Bei den folgenden Parametern wird davon ausgegangen, dass diese mit ihren
Standardwerten belegt sind:
● F_SIL: SIL3
● F_Dest_Add: 513 (Adress-Schalter)
● F_WD_Time: 125
● F_iPar_CRC: 1132081116 (Berechnung mittels TR-Tool TR_iParameter)
Jede Parameteränderung ergibt ein neuer F_Par_CRC-Wert, welcher wie oben
dargestellt, angezeigt wird. Ist bereits ein Sicherheitsprogramm vorhanden, muss
dieses neu generiert werden.
