Montage

5.2.3 Gelenkkopfstab

 Abmaße, sowie individuelle Montagemöglichkeiten, sind in der kundenspezifischen Zeichnung
ersichtlich. Die Spezifikationen des Gelenkkopfstabs, wie z.B. der zulässige Kippwinkel des
Gelenkkopfs, sind den individuellen technischen Daten des Herstellers zu entnehmen.
 Für
die Montage
M5-Zylinderkopfschrauben benötigt. Siehe Kap.: 8 „Zubehör / Download".
 Der Gelenkkopfstab kann am Mess-System-Flansch auf mehrere Arten positioniert werden.
Siehe Abbildung 9: Gelenkkopfstab – Montagevarianten.
 Um das Mess-System optimal zu stützen, muss der Gelenkkopfstab im 90°-Winkel zur
Verbindungslinie von Gewindebohrung zum Wellenmittelpunkt montiert werden, siehe
Abbildung 9.
 Die M5-Schrauben müssen mit einem Anzugsmoment von 2,2 Nm angezogen und mit
mittelfester Schraubensicherung gegen unbeabsichtigtes Lösen gesichert werden.

Hierbei ist darauf zu achten, dass die Gewindelänge ausreicht und die Schrauben komplett
eingeschraubt werden können.
 Die Einschraubtiefe in die Flanschplatte (Maschine) muss in Stahl min. 4 mm und in
Aluminium min. 6 mm betragen. Die Einschraubtiefe in den Mess-System-Flansch beträgt
min. 6 mm.
 Die Montageflächen sollten möglichst frei von Schmiermitteln oder anderen Verschmutzungen
sein.
 Die Anforderungen an die Klemmringmontage müssen beachtet werden, siehe Kap.: 5.2.1
„Anforderungen".

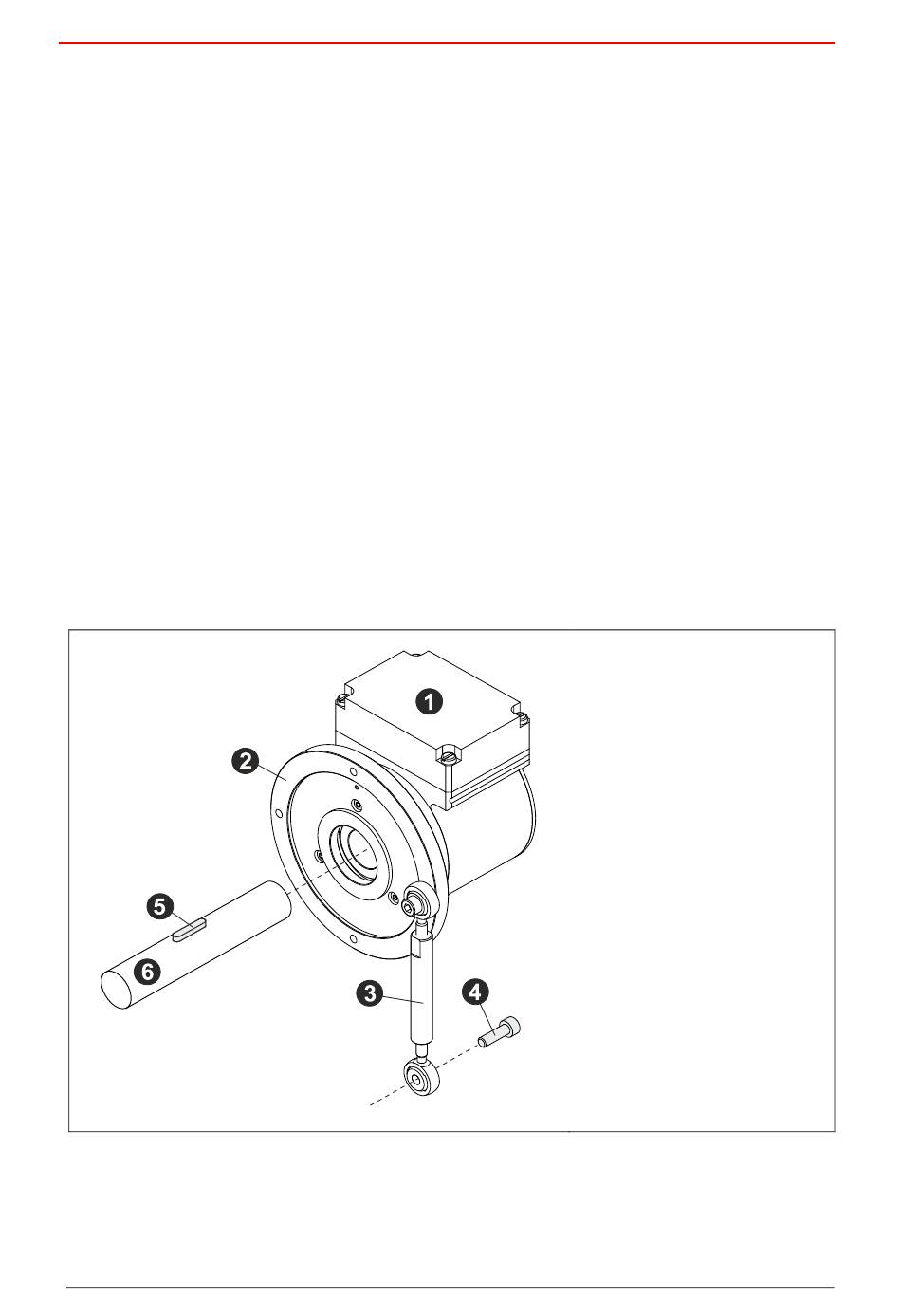

Abbildung 7: Formschluss und Gelenkkopfstab
 TR-Electronic GmbH 2015, All Rights Reserved
Seite 24 von 31
werden zwei Gelenkköpfe,
TR-ECE-BA-D-0107 v19
eine Gewindestange
➊
: Mess-System
➋
: Flanschring
➌
: Gelenkkopfstab
➍
: M5 Zylinderkopfschraube
➎
: Passfeder
➏
: Antriebswelle
Printed in the Federal Republic of Germany
sowie zwei
