Montage
5.3 Sacklochwelle
Da die Einbausituation applikations- bzw. typenabhängig ist, haben die folgenden Hinweise
keinen Anspruch auf Vollständigkeit.
5.3.1 Anforderungen
Abmaße, sowie individuelle Montagemöglichkeiten, sind der kundenspezifischen Zeichnung
zu entnehmen.
Die Montage des Mess-Systems ist auf einer fettfreien Welle vorzunehmen.
Axiales Verrutschen des Mess-Systems auf der Antriebswelle ist durch die Fixierung des
Klemmrings zu verhindern, siehe Abbildung 10.
Gegebenenfalls sind weitere Maßnahmen notwendig, um das axiale Verrutschen des Mess-
Systems zu verhindern.
Die Klemmung des Mess-Systems darf nicht axial belastet sein.
Die Schraube des Klemmringes ist mit Hilfe eines Drehmomentschlüssels mit 3 Nm
anzuziehen.
Die Schraube des Klemmringes ist gegen unbeabsichtigtes Lösen zu sichern.
Radiales Verrutschen (Schlupf) des Mess-Systems auf der Antriebswelle ist mittels
Formschluss durch den Einsatz einer Zylinderstift- / Nut-Kombination zu verhindern, die
Fixierung des Mess-Systems ist über einen Pass-Stift auf der Antriebsseite vorzunehmen,
siehe Abbildung 11. Der Pass-Stift muss mindestens 4 mm in den Nuteinsatz hineinragen.

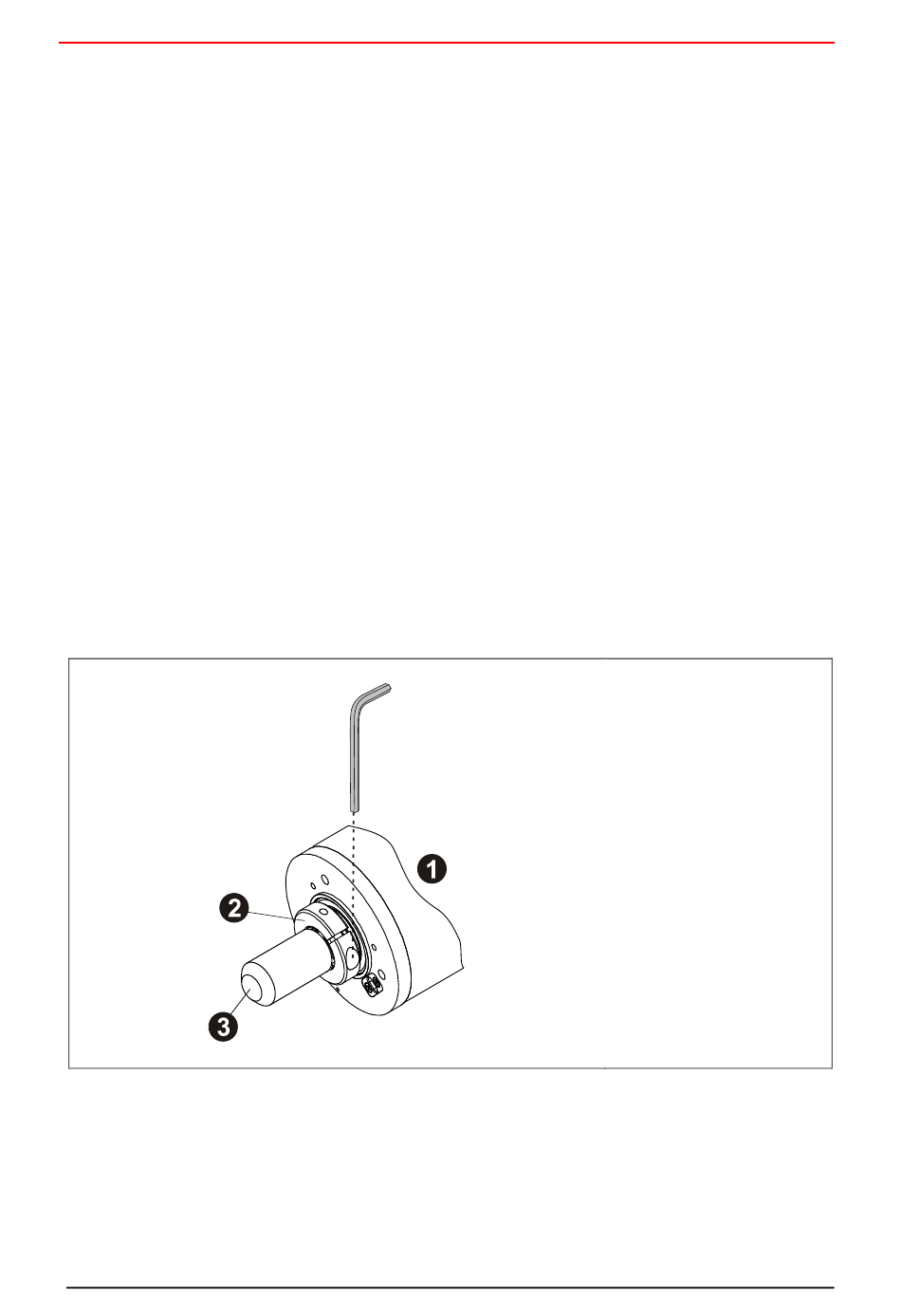

Abbildung 10: Reibschluss
TR-Electronic GmbH 2015, All Rights Reserved
Seite 26 von 31
TR-ECE-BA-D-0107 v19
➊
: Mess-System
➋
: Klemmring
➌
: Antriebswelle
