4.4.2 F-Ablaufgruppe

Zur besseren
F-Ablaufgruppe. Die F-Ablaufgruppe ist ein logisches Konstrukt aus mehreren
zusammengehörigen F-Bausteinen, welches intern vom F-System gebildet wird.
Die F-Ablaufgruppe besteht aus:
● einem F-Organisationsbausteins FOB_RTG1 (OB123)
● einem F-Funktionsbaustein Main_Safety_RTG1 (FB1)
● einem F-Datenbaustein Main_Safety_RTG1_DB (DB1)
 Um
Projektnavigation
EPN_PROFIsafe
Administration durch einen Doppelklick mit der linken Maustaste angewählt
werden. Dadurch wird im Arbeitsbereich der Safety
Editor geöffnet.


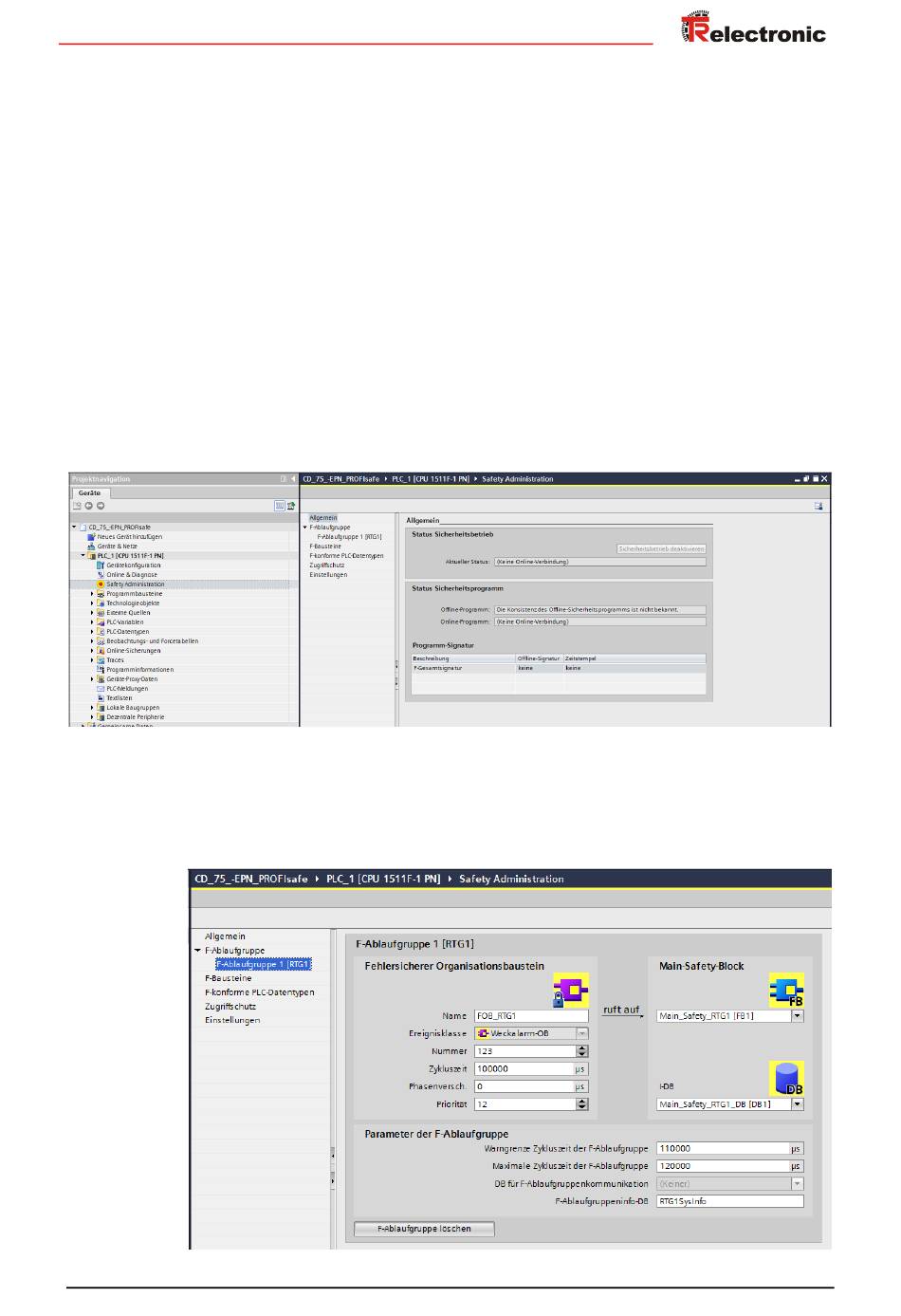

Im Verzeichnisbaum des Safety Administration Editors muss das
Verzeichnis F-Ablaufgruppe -> F-Ablaufgruppe 1 [RTG1] mit der
linken Maustaste angewählt werden. Hier können die Einstellungen für die
Ablaufgruppe angepasst werden. Im Beispielprojekt werden die Default
Einstellungen verwendet.
