5.2.2 Pass-Stift / Nuteinsatz

 Die Fixierung des Mess-Systems wird über einen Pass-Stift auf der Antriebsseite realisiert,
siehe Abbildung 5.
 Der Pass-Stift muss mindestens 4 mm in den Nuteinsatz hineinragen, maximal 5,5 mm. Der
Abstand vom Mess-System-Flansch
> 1,5 mm betragen, siehe Abbildung 6.
 Die Anforderungen an die Klemmringmontage müssen beachtet werden, siehe Kap.: 5.2.1
„Anforderungen".

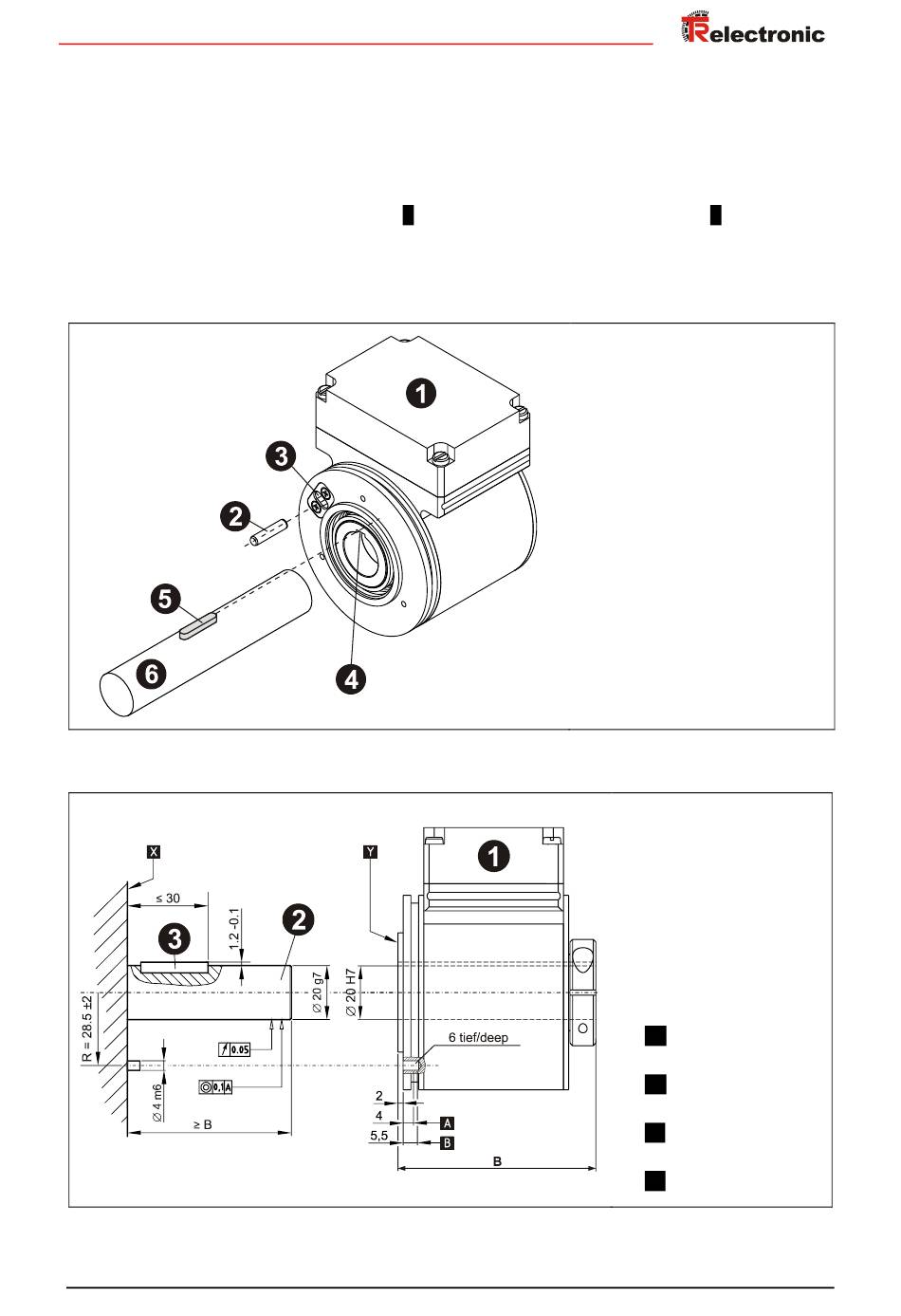

Abbildung 5: Formschluss
Abbildung 6: Anforderungen an die Wellenaufnahme
Printed in the Federal Republic of Germany
05.05.2022
Y zur kundenseitige Vorrichtungs-Fläche
TR-ECE-BA-D-0107 v19
X sollte
➊
: Mess-System
➋
: Pass-Stift
➌
: Nuteinsatz 4K7, 6 mm tief
➍
: Nut 5 JS9
➎
: Passfeder
➏
: Antriebswelle
➊
: Mess-System
➋
: Antriebswelle
➌
: Passfeder:
DIN 6885-A 5x5x25
(Normabweichung für
Durchmesser 20 mm)
A : Pass-Stift
Mindesteintauchtiefe
B : Pass-Stift
Maximaleintauchtiefe
X : kundenseitige
Vorrichtungs-Fläche
Y : Flanschfläche
