Festlegen der Parameter / CRC-Berechnung
3 Festlegen der Parameter / CRC-Berechnung
Es ist zweckmäßig, die bekannten Parameter schon vor der Projektierung im F-Host
festzulegen, damit diese bei der Projektierung bereits berücksichtigt werden können.
Nachfolgend wird die Vorgehensweise in Verbindung mit der SIEMENS Projektie-
rungssoftware SIMATIC
Safety beschrieben.
Die zur CRC-Berechnung erforderliche Software TR_iParameter kann von der
Internetseite herunter geladen werden:
http://www.tr-electronic.de/service/downloads/software.html
3.1 iParameter
Die iParameter sind in der Standardeinstellung bereits mit sinnvollen Werten vorein-
gestellt und sollten nur dann verändert werden, wenn die Automatisierungsaufgabe
dies ausdrücklich erfordert. Zur sicheren Übertragung der individuell eingestellten
iParameter ist eine CRC-Berechnung erforderlich. Diese muss bei Änderung der
voreingestellten iParameter über das TR-Programm „TR_iParameter" durchgeführt
werden. Die so berechnete Checksumme entspricht dem F-Parameter F_iPar_CRC.

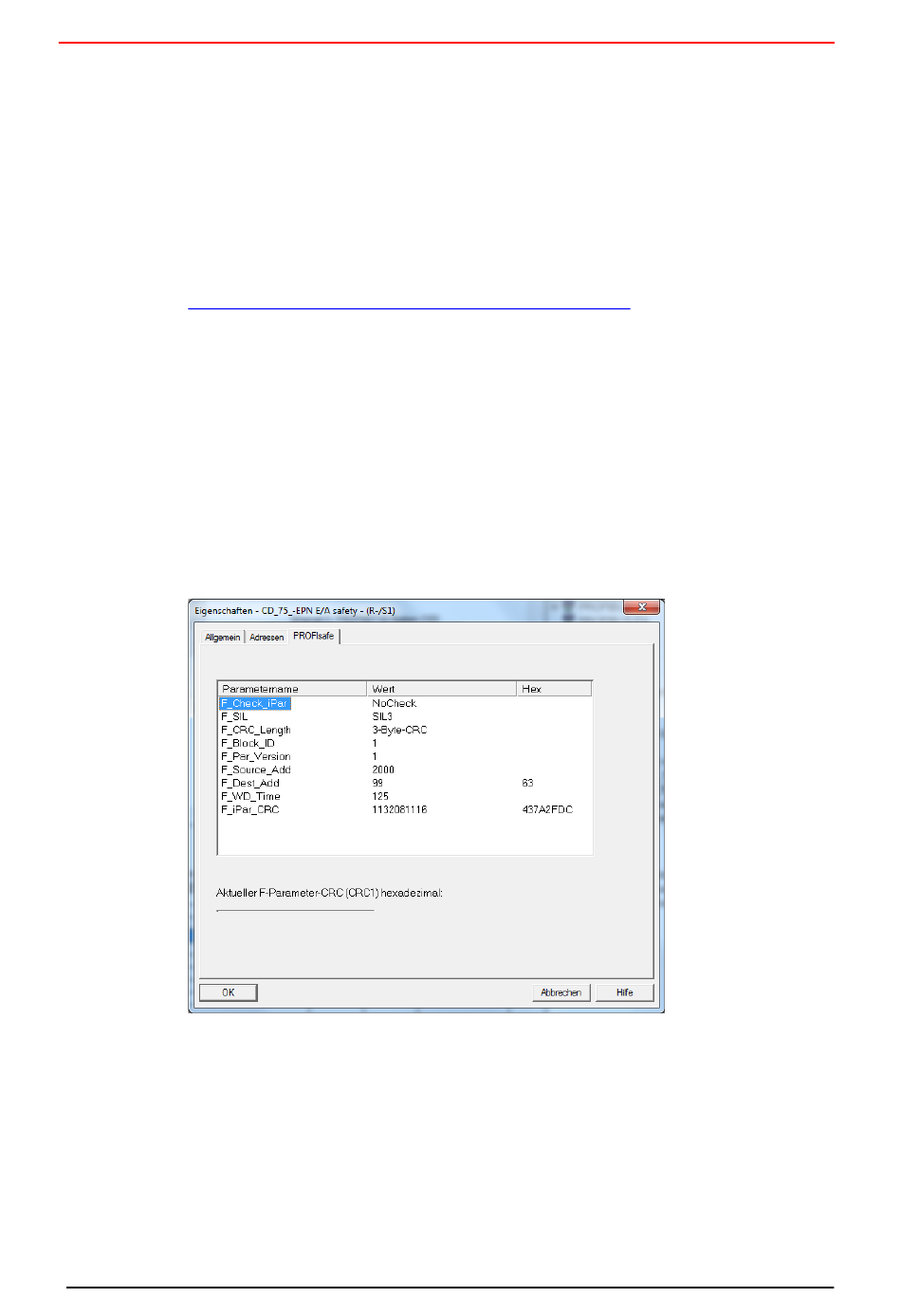

Dieser muss bei der Projektierung des Mess-Systems mit dem Hardware-Konfigurator
im Fenster Eigenschaften - CD_75_-EPN E/A safety in das gleichnamige
Feld eingetragen werden, siehe auch Kapitel „Einstellen der iParameter" auf Seite 25.
3.1.1 CRC-Berechnung über die iParameter
Für das nachfolgende Beispiel einer CRC-Berechnung werden die voreingestellten
Standardwerte verwendet. Diese können über eine XML-Vorlagendatei in das
Programm TR_iParameter geladen werden. Sind davon abweichende Werte
erforderlich, können diese mit Doppelklick auf den entsprechenden Eintrag
überschrieben werden. Die so geänderten Parameter können als kompletter
Parametersatz gespeichert, bzw. wieder als Vorlage geöffnet werden.
TR-Electronic GmbH 2013, All Rights Reserved
Page 8 of 79
Manager und dem Optionspaket S7
TR - ECE - TI - DGB - 0233 - 03
Distributed
Printed in the Federal Republic of Germany
07/15/2015
