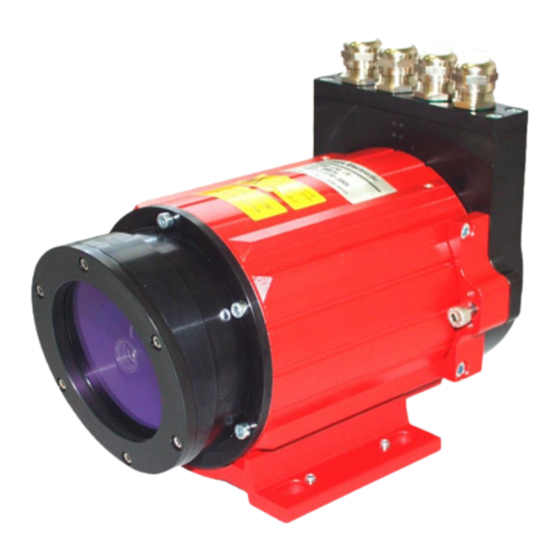

TR-Electronic LE-200 Benutzerhandbuch

Laser-entfernungs-messgerät
Vorschau ausblenden Andere Handbücher für LE-200:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
INTERBUS
Laser-Entfernungs-Messgerät
LE-200
_Zusätzliche Sicherheitshinweise
_Installation
_Inbetriebnahme
_Konfiguration / Parametrierung
_Fehlerursachen und Abhilfen
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TR-Electronic LE-200

Inhaltszusammenfassung für TR-Electronic LE-200

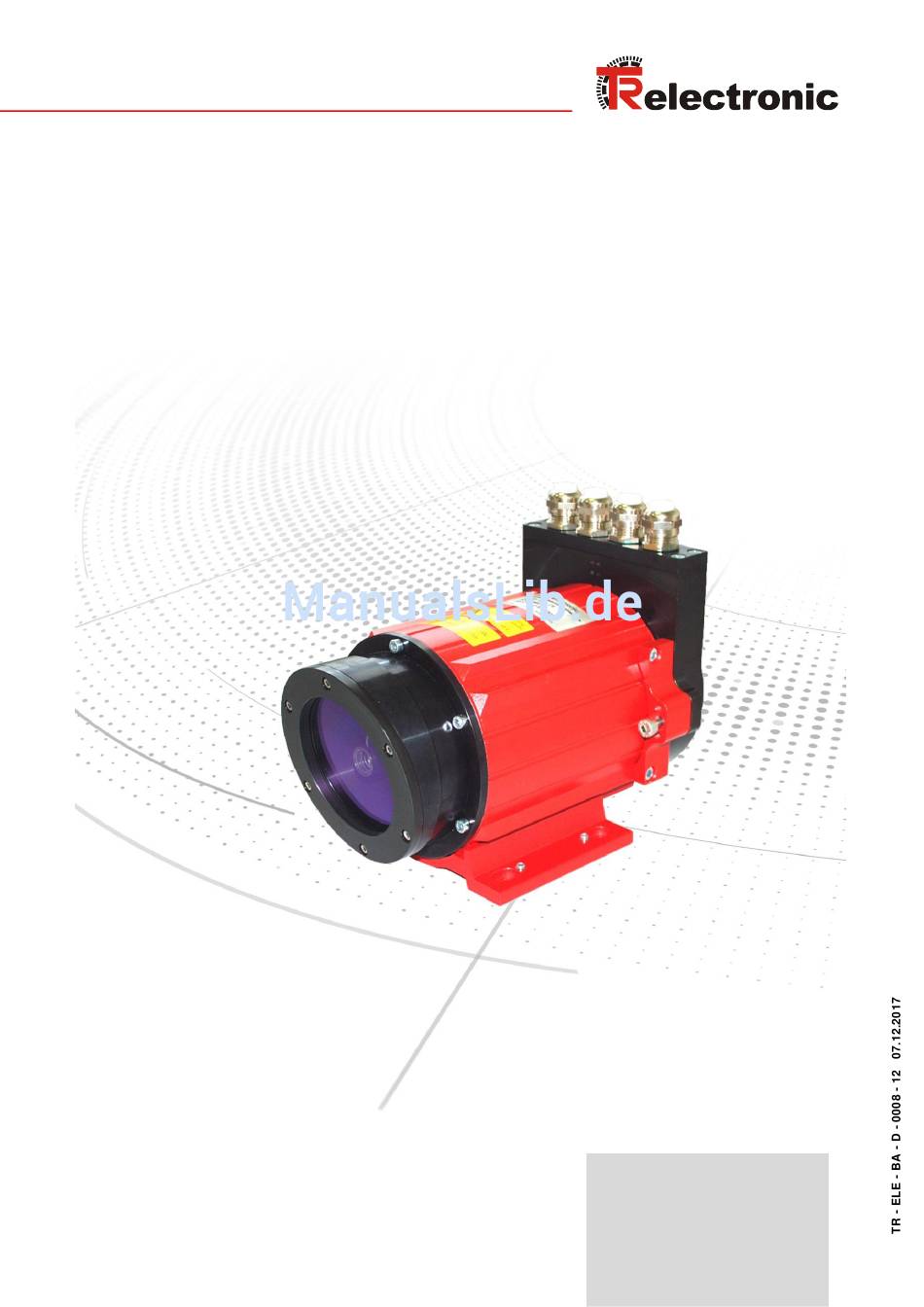

  • Seite 1 INTERBUS Laser-Entfernungs-Messgerät LE-200 _Zusätzliche Sicherheitshinweise _Installation _Inbetriebnahme _Konfiguration / Parametrierung _Fehlerursachen und Abhilfen Benutzerhandbuch...
  • Seite 2 TR-Electronic GmbH D-78647 Trossingen Eglishalde 6 Tel.: (0049) 07425/228-0 Fax: (0049) 07425/228-33 E-mail: info@tr-electronic.de www.tr-electronic.de Urheberrechtsschutz Dieses Handbuch, einschließlich darin enthaltenen Abbildungen, urheberrechtlich geschützt. Drittanwendungen dieses Handbuchs, welche von den urheberrechtlichen Bestimmungen abweichen, sind verboten. Die Reproduktion, Übersetzung sowie elektronische fotografische Archivierung Veränderung...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ..........................3 Änderungs-Index ..........................5 1 Allgemeines ............................. 6 1.1 Geltungsbereich ........................6 2 Zusätzliche Sicherheitshinweise ....................7 2.1 Symbol- und Hinweis-Definition ....................7 2.2 Ergänzende Hinweise zur bestimmungsgemäßen Verwendung ..........7 2.3 Organisatorische Maßnahmen ....................8 3 INTERBUS Informationen ....................... 9 4 Installation / Inbetriebnahmevorbereitung ..................
  • Seite 4 Inhaltsverzeichnis 6.2.4 Preset-Vorwahl ....................... 26 6.2.5 Automatisches Abschalten der Laserdiode bei inaktivem INTERBUS ....26 6.2.6 Zählrichtung ......................26 6.2.7 Geschwindigkeits-Grenzwert .................. 26 6.2.8 Fehlerwert ....................... 27 6.2.9 Funktion externer Eingang ..................27 6.2.10 Preset löschen ...................... 27 6.2.11 Funktion externer Ausgang ................... 28 6.2.12 Parameter abspeichern..................

  • Seite 5: Änderungs-Index

    Änderungs-Index Änderung Datum Index Erstausgabe 08.10.02 Anpassung des Verdrahtungsplanes und Steckerbelegung bezüglich der Bus- 06.12.02 Bezugspotentiale Erweiterung des Störungscodes: 12.12.02  1001 = Intensitätswarnung  Ergänzungen in den technischen Daten für linearisierte Geräte 29.01.03  Bestell-Angaben - Erweiterung der Parameter-Nr.: ...

  • Seite 6: Allgemeines

    1.1 Geltungsbereich Dieses Benutzerhandbuch gilt ausschließlich für folgende Mess-System-Baureihe mit INTERBUS Schnittstelle:  LE-200 Das Produkt ist durch ein aufgeklebtes Typenschild gekennzeichnet und ist Bestandteil einer Anlage. Es gelten somit zusammen folgende Dokumentationen:  siehe Kapitel „Mitgeltende Dokumente“ in der Montageanleitung www.tr-electronic.de/f/TR-ELE-BA-DGB-0018...

  • Seite 7: Zusätzliche Sicherheitshinweise

    2 Zusätzliche Sicherheitshinweise 2.1 Symbol- und Hinweis-Definition bedeutet, dass Tod oder schwere Körperverletzung eintre- ten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass ein Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht...

  • Seite 8: Organisatorische Maßnahmen

    Zusätzliche Sicherheitshinweise 2.3 Organisatorische Maßnahmen ● Dieses Benutzerhandbuch muss ständig am Einsatzort des Mess-Systems griffbereit aufbewahrt werden. ● Das mit Tätigkeiten am Mess-System beauftragte Personal muss vor Arbeits- beginn – „Grundlegende Montageanleitung, insbesondere Kapitel Sicherheitshinweise“, – und dieses Benutzerhandbuch, insbesondere das Kapitel „Zusätzliche Sicherheitshinweise“, gelesen und verstanden haben.

  • Seite 9: Interbus Informationen

    3 INTERBUS Informationen INTERBUS wurde als Sensor-/Aktor-Bussystem zur Übertragung von Prozessdaten entwickelt, um die Produktivität von Maschinen und Anlagen bei gleichzeitig sinkenden Kosten zu erhöhen. Die INTERBUS Feldbus-Technologie ist nach IEC 61158 und IEC 61784 standardisiert und verbindet einheitlich die gesamte Prozessperipherie mit allen gängigen Steuerungen.

  • Seite 10: Installation / Inbetriebnahmevorbereitung

    Installation / Inbetriebnahmevorbereitung 4 Installation / Inbetriebnahmevorbereitung 4.1 Elektrischer Anschluss Um den Anschluss vornehmen zu können, muss zuerst die Anschlusshaube vom Laser abgenommen werden. Dazu werden die Schrauben gelöst und die Haube nach hinten abgezogen. DIP-Switch 4.1.1 Versorgungsspannung Pin 7 0V, GND Standard: 18 –...

  • Seite 11: Erkennung Nachfolgender Slaves

    4.1.2.3 Erkennung nachfolgender Slaves Damit der nachfolgende Slave erkannt wird, ist der Pin 5 "RBST invertiert" auf Pin 4 "GND" zu verdrahten. Pin 4 GND, Bezugspotential für RBST 1 2 3 6 7 8 9 10 11 121314 1516171819 20 Pin 5 RBST invertiert 4.1.3 Schalteingang/Schaltausgang...

  • Seite 12: Verdrahtungsbeispiele

    Installation / Inbetriebnahmevorbereitung 4.1.5 Verdrahtungsbeispiele INTERBUS – Anbindung LE-200 Kennung für Versorgungsspannung weiteren Slave GNDI /RBST Shield GNDI /DO1 /DO1 /DO2 /DI1 /DI1 /DI2 RS485-Anbindung mit Parametriermöglichkeit über "TRWinProg"  TR-Electronic GmbH 2007, All Rights Reserved Printed in the Federal Republic of Germany...

  • Seite 13: Allgemeine Entstörmaßnahmen

    4.1.6 Allgemeine Entstörmaßnahmen  Anschlussleitung zum Gerät in großem Abstand, oder räumlich abgetrennt zu Energieleitungen (geschirmt) verlegen. Die Datenübertragung des Messwertes kann ansonsten gestört werden.  Zur sicheren Datenübertragung müssen vollständig geschirmte Leitungen benutzt und auf eine gute Erdung geachtet werden. Bei differentieller Datenübertragung (RS422, RS485 etc.) müssen zusätzlich paarweise verdrillte Leitungen verwendet werden.

  • Seite 14: Einstellen Der Geschwindigkeits-Überwachung (Optional)

    Installation / Inbetriebnahmevorbereitung 4.2 Einstellen der Geschwindigkeits-Überwachung (optional) Bei aktiv geschalteter Geschwindigkeits-Überwachung wird bei Überschreitung der eingestellten Geschwindigkeits-Stufe das entsprechende Warnbit im Störungscode gesetzt, siehe S22. Diese Funktion ist optional und kann nur genutzt werden, wenn der Funktions-DIP- Schalter auf der Anschluss-Platine bestückt ist: ...

  • Seite 15: Inbetriebnahme

    5 Inbetriebnahme 5.1 INTERBUS – Schnittstelle Das Laser-Entfernungs-Messgerät LE-200 mit INTERBUS – Schnittstelle ist als Fernbusmodul mit 32 I/O – Daten konzipiert. Dadurch kann die Einbindung in den Bus-Ring problemlos, wie bei einer Busklemme von PHOENIX-CONTAKT erfolgen. Damit das Protokoll den INTERBUS Anforderungen genügt, ist zwischen dem LE-200 und INTERBUS der SYPI (Serielles Microprozessor-Interface) integriert.

  • Seite 16: Abbild Der Laser-Daten Im Master (Steuerung)

    Inbetriebnahme 5.2 Abbild der Laser-Daten im Master (Steuerung) Die Laser-Daten belegen im Master 2-Wort-Adressen für IN-Daten und 2-Wort- Adressen für OUT-Daten. Die Lage der Daten innerhalb der Steuerung ist abhängig von der physikalischen bzw. logischen Lage des Lasers innerhalb des Ringes. Detaillierte Informationen sind im Handbuch des verwendeten Masters (Steuerung) zu finden.

  • Seite 17: Steuerwort (Out-Daten Bezogen Auf Master)

    5.3 Steuerwort (OUT-Daten bezogen auf Master) Über das Steuerwort werden Funktionen ausgelöst und die Betriebszustände des Lasers festgelegt. Aufbau des Steuerwortes, relative Wort-Adresse "0" Name mandatory Bit-Nr. im PD-Kanal reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert Parameter-Nr. Parameter-Nr. Parameter-Nr.
  • Seite 18 Inbetriebnahme Parameter-Nr. Die Bits 9 bis 12 (D25 – D28) geben beim Laser die Nummer des Parameters an (siehe auch "Parameterdaten", S21). Die Parameterdaten werden über die Bits 0 bis Prozess-Outdatenkanals übertragen. Auslösung Parameterübertragung wird innerhalb einer Sekunde im Statuswort Quittiert. Set-Nullpunktverschiebung Ein Flankenwechsel von "0"...

  • Seite 19: Statuswort (In-Daten Bezogen Auf Master)

    5.4 Statuswort (IN-Daten bezogen auf Master) Im Statuswort werden Informationen über den Zustand des Lasers sowie Meldungen angezeigt. Aufbau des Statuswortes, relative Wort-Adresse "0" Bit Name mandatory Bit-Nr. im PD-Kanal reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert Parameter-Nr. oder Störungscode 10 Parameter-Nr.

  • Seite 20: Busstatus

    Inbetriebnahme Parameter-Nr. oder Störungscode Über die Bits 9 bis 12 wird die Nummer des Parameters quittiert, der an den Laser übertragen wurde oder es wird (im Zustand "Störung") ein Störungscode übertragen (siehe S22) Herstellerspezifisch Die Bits 0 bis 8 sind reserviert. Das Bit 13 hat eine herstellerspezifische Bedeutung 5.5 Busstatus Der Laser verfügt an der Bushaube über 4 LEDs, die den Busstatus des Lasers anzeigen:...

  • Seite 21: Parametrierung Und Konfiguration

    6 Parametrierung und Konfiguration Die Konfiguration des Lasers erfolgt wahlweise über die Konfigurationssoftware des INTERBUS – Masters oder über die TRWinProg-Software. Parameter, die über die TRWinProg-Software konfiguriert wurden, werden durch einen Download der Steuerungsparameter durch die Steuerung überschrieben. In dieser Anleitung wird nur die Konfiguration über den INTERBUS – Master beschrieben.
  • Seite 22 Parametrierung und Konfiguration Fortsetzung Parameterübersicht Parameter Nr. Funktion Funktion externer Eingang: 0 = gesperrt 1 1 0 0 1 = Preset 2 = Abschalten der Laserdiode 3 = Fehler rücksetzen Preset löschen (Nullpunkt wird gelöscht): 1 1 0 1 0 = nicht löschen 1 = löschen Funktion externer Ausgang: 0 = gesperrt...
  • Seite 23 Beispiel 1: Beispiel für eine Parameterübertragung Host an Laser Laser an Host Bemerkung Steuerwort Statuswort D25-D28 D0-D24 D30-D31 D25-D28 D0-D24 Istwert Normaler Betrieb Host schickt Parameter an Laser, P.Nr. Parameter Istwert Laser zeigt noch keine Reaktion Host wartet weiterhin auf Quittung P.Nr.
  • Seite 24 Parametrierung und Konfiguration Beispiel 2: Ablauf bei der Übertragung disharmonierender Parameter Host an Laser Laser an Host Bemerkung Steuerwort Statuswort D25-D28 D0-D24 D30-D31 D25-D28 D0-D24 Istwert Normaler Betrieb Host schickt den ersten Wert zur Istwert Programmierung der Auflösung Host wartet weiterhin auf Quittung vom Istwert Laser Laser hat den Parameter...

  • Seite 25: Parameterbeschreibung

    6.2 Parameterbeschreibung Der Wertebereich der Parameterdaten in D0 – D24 ist im Zweierkomplement einzutragen. einer Wertebereichsüberschreitung wird nach Gerätesteuerbefehl "Betrieb freigeben" in den Zustand "Störung" gewechselt, es erfolgt keine Programmierung. (z.B. +1 dez.: Parameterdaten = 1 HEX -1 dez.: Parameterdaten = 1 FF FF FF HEX) 6.2.1 Auflösung Festlegung der Mess-Systemauflösung Parameter-Nr.

  • Seite 26: Preset-Vorwahl

    Parametrierung und Konfiguration 6.2.4 Preset-Vorwahl Festlegung des Positionswertes, auf den der Laser bei Auslösen der Presetfunktion, bzw. bei Beschaltung des Preset-Eingangs justiert wird (siehe " Aufbau des Steuerwortes, relative Wort-Adresse "0" ", S17 / "Set-Nullpunktverschiebung", S18 und "Funktion externer Eingang", S27). Parameter-Nr.

  • Seite 27: Fehlerwert

    6.2.8 Fehlerwert Festlegung Fehlerwertes, anstelle Istposition einer Strahlunterbrechung ausgegeben wird. Parameter-Nr. Parameterwert in Wertebereich Defaultwert D0 – D24 B12 B9 0 = NULL 0 – 2 1 0 1 0 1 = 0xFF 2 = letzter gültiger Wert 6.2.9 Funktion externer Eingang Gefahr von Körperverletzung und Sachschaden durch einen Istwertsprung bei Ausführung der Preset - Funktion! ...

  • Seite 28: Funktion Externer Ausgang

    Parametrierung und Konfiguration 6.2.11 Funktion externer Ausgang Legt die Funktion des Fehlerausgangs (Schaltausgang) fest. Fehlerdefinition siehe "Störungscode", S22 und "Fehlerursachen und Abhilfen", S29. Folgende Möglichkeiten stehen zur Auswahl: Parameter-Nr. Parameterwert in Wertebereich Defaultwert D0 – D24 B12 B9 0 = gesperrt 1 = Temperaturfehler 2 = Intensitätsfehler 0 –...

  • Seite 29: Fehlerursachen Und Abhilfen

    7 Fehlerursachen und Abhilfen Die Fehlerursachen sind nach dem Störungscode festgelegt (siehe S22). Für die Rücksetzung des Störungscodes muss zunächst der Fehler behoben werden und anschließend der Gerätesteuerbefehl "Betrieb freigeben" an den Laser gesendet werden. Wenn der Schalteingang über die TRWinProg-Software zur Fehler Rücksetzung eingestellt wurde, kann der Fehler auch über den externen Schalteingang quittiert werden.

  • Seite 30: Anhang

    Anhang 8 Anhang 8.1 Bestell-Angaben 8.1.1 Laser-Geräte Artikel-Nr.: Beschreibung 2200-00200 Entfernungsmesser INTERBUS 125 m 2200-00202 Entfernungsmesser INTERBUS 125 m, linearisiert 2200-01200 Entfernungsmesser INTERBUS 170 m 2200-01202 Entfernungsmesser INTERBUS 170 m, linearisiert 8.1.2 Zubehör Artikel-Nr.: Beschreibung 490-00105 TR-PT-15/2: Schaltschrankmodul für PC-Adapteranschluss 490-00310 Gerät: PC-Adapter (RS485 <-->...
