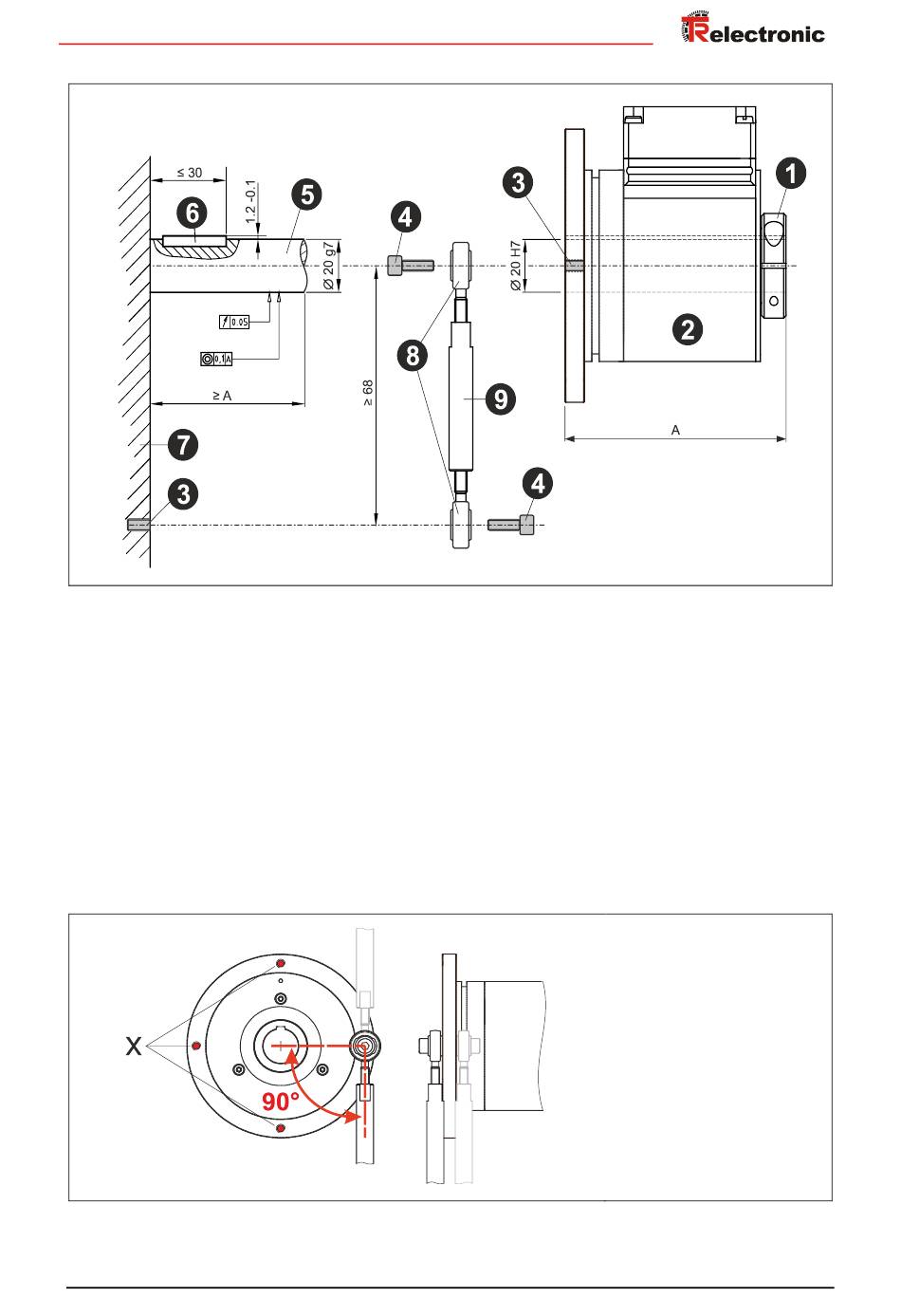

Abbildung 8: Anforderungen an die Wellenaufnahme
Komponenten:
1: Klemmring mit Schraube
2: Mess-System mit Hohlwelle (Passung H7, gemäß Art.-Nr.-bezogene Zeichnung)
3: M5 Gewindebohrung
4: 2x M5 Zylinderkopfschraube
5: Antriebswelle mit Passung g7, kundenseitig
6: Passfeder, gemäß Art.-Nr.-bezogene Zeichnung
7: Flanschplatte (Maschine)
8: 2x Gelenkkopf
9: Gewindestange
Montagevarianten:
Abbildung 9: Gelenkkopfstab – Montagevarianten
