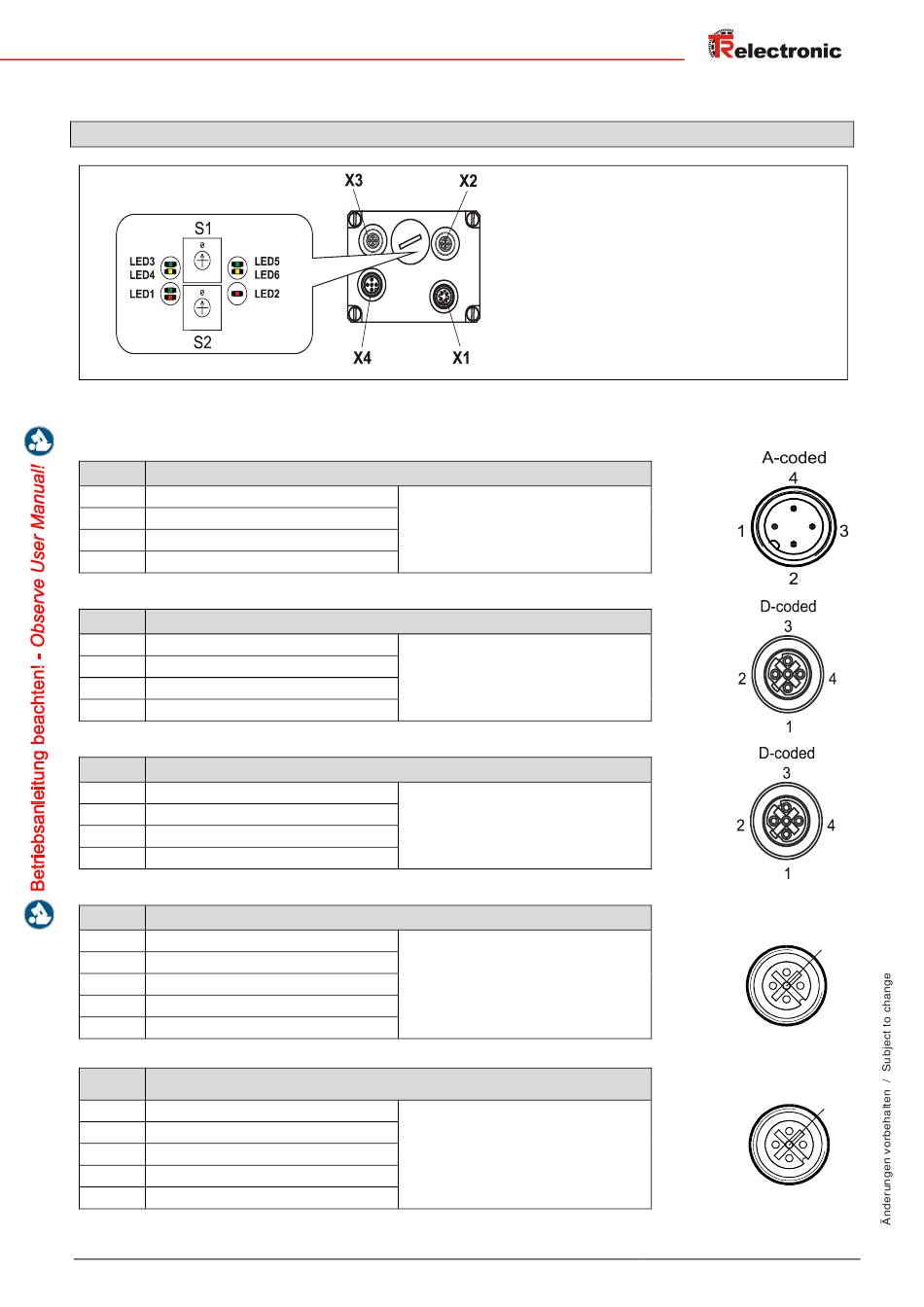

Steckerbelegung / Pin assignment
CD_-75, CDV-115 PROFINET / PROFIsafe
Stift / Male Connector
X1
1
+24 V DC
2
N.C.
3
0 V, GND
4
N.C.
Buchse / Female Connector
X2
1
TxD+, Transmission Data +
2
RxD+, Receive Data +
TxD–, Transmission Data –
3
RxD–, Receive Data –
4
Buchse / Female Connector
X3
1
TxD+, Transmission Data +
2
RxD+, Receive Data +
TxD–, Transmission Data –
3
RxD–, Receive Data –
4
Buchse / Female Connector
X4
B +, 5 V differential / 13...27 V DC
1
B –, 5 V differential / 13...27 V DC
2
A +, 5 V differential / 13...27 V DC
3
A –, 5 V differential / 13...27 V DC
4
5
0 V, GND
Buchse / Female Connector
X4
1
SIN +, 1 Vss
SIN –, 1 Vss
2
3
COS +, 1 Vss
COS –, 1 Vss
4
5
0 V, GND
TR - ELECTRONIC GmbH, Eglishalde 6, 78647 Trossingen, Tel. ++49 (0)7425 / 228-0, Fax ++49 (0)7425 / 228-33
Edition-/Rev.-Date: 11/28/2017
(M12 x 1, 4 pol.)
Supply Voltage
(M12 x 1, 4 pol.)
PORT 2
(M12 x 1, 4 pol.)
PORT 1
(M12 x 1, 5 pol.)
INCREMENTAL
Pegel siehe Typenschild /
Level see name plate
(M12 x 1, 5 pol.)
Alternative
SINUS/COSINE, differential
Document-/Rev.-No.: TR-ECE-TI-DGB-0213-06
Die Schirmung ist großflächig
auf den Gegenstecker aufzulegen!
The shielding is to be connected
with a large surface on the mating
connector!
Steckseite / Mating Face
A-coded
3
A-coded
3
4
5
1
2
4
5
1
2
Page 1 of 2
