ILC MLC 15VRS SafeLogic Systemübersicht
8
Diagnose und Störungsbeseitigung
8.1
Diagnosekonzept
Gerätediagnose des
Safety-Erweiterungsmoduls
Innerhalb des Sicherheitssystems haben Sie umfassende Möglichkeiten zur
Diagnose.
Zunächst werden die Betriebs- und Fehlerzustände über die LED-Anzeigen
an den Geräten selbst dargestellt. Ihre Bedeutungen entnehmen Sie bitte
den jeweiligen Gerätebeschreibungen. Das Safety-Erweiterungsmodul sowie
die SafeLogic compact sind in
47
beschrieben.
Darüber hinaus werden Fehlermeldungen und Statusinformationen im
Online-Betrieb des Programmiersystems dargestellt. Diese Diagnosemeldun‐
gen sind nicht sicherheitsrelevant und werden über die Standardkanäle an
das Programmiersystem gesendet.
Der Gerätedialog zeigt Status-Informationen (z. B. "Running", "Stopped") und
spezifische Diagnosemeldungen aus dem jeweiligen Gerät und dem Bussys‐
tem. Diese Informationen werden im Anzeigefeld "Status" des Geräteeditors
dargestellt.

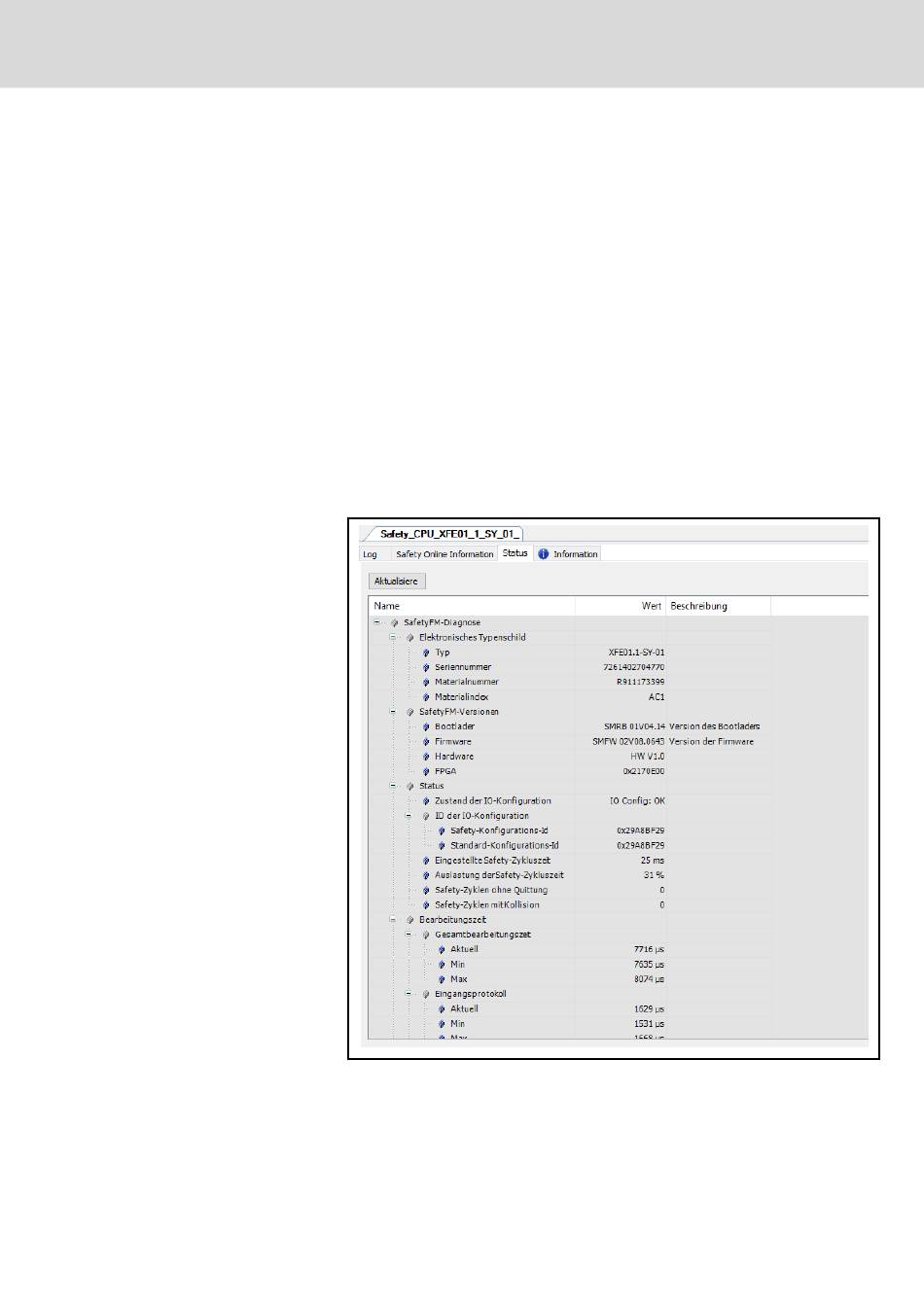

Abb. 8-1:
Anzeige Gerätestatus (Beispiel: Safety-Erweiterungsmodul)
Welche Diagnoseinformationen zur Verfügung stehen, sind geräteabhängig.
Es können Statusmeldungen oder Fehlermeldungen und weiterführende In‐
formationen dazu sein. Fehlermeldungen können sich auf Baugruppenfehler,
Diagnose und Störungsbeseitigung
Kap. 4.4 "Sicherheitssteuerungen" auf Seite
R911400163_Ausgabe 02 Bosch Rexroth AG
115/131
