Entwicklungsoberfläche
6.3.2
Projektstruktur
Gelbe Safety-Strukturen
Bosch Rexroth AG R911400163_Ausgabe 02

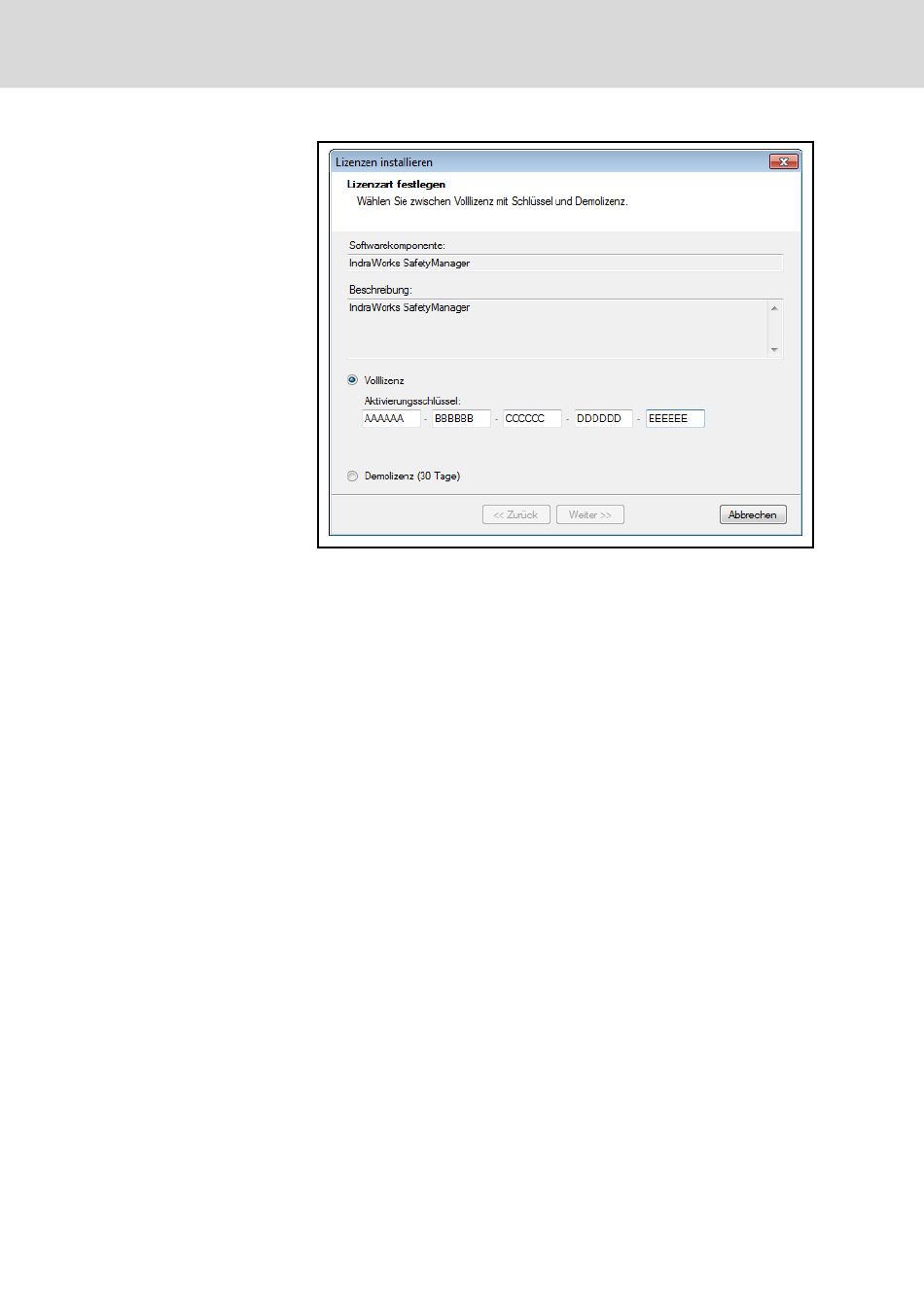

Abb. 6-9:
Lizenzdialog
Nach der Bestätigung mit Weiter >> wird der Aktivierungsschlüssel ge‐
prüft und die Lizenz übernommen.
Die IndraWorks SafetyManager-Lizenz (Lite) ist jetzt installiert und akti‐
viert.
Das SafeLogic-System ist vollständig in IndraWorks integriert. Sämtliche
Komponenten sind über IndraWorks Standardfunktionalität zu erreichen.
Im Folgenden werden die Struktur des Projektbaums und die Projektbaum-
Objekte beschrieben, welche für die Erstellung einer sicheren Applikation mit
Safety gemäß der Richtlinien IEC 61508 und ISO 13849 zur Verfügung ste‐
hen.
Das Anlegen eines Projekts und die Bedienung der Oberfläche erfolgt nach
dem Bedienkonzept von IndraWorks. Befehle von IndraWorks, die in Safety
nicht zur Verfügung stehen, sind sichtbar, aber nicht aktivierbar.
Nach dem Einfügen des Safety-Erweiterungsmoduls unterhalb der Steue‐
rung, werden unterhalb des Safety-Erweiterungsmodul-Knotens die erforder‐
lichen Objekte für die Applikationserstellung automatisch erzeugt.
Durch gelbe Strukturen werden die Safety-Objekte in der Projektstruktur und
die Safety-Editoren deutlich hervorgehoben und unterscheiden sich dadurch
optisch klar von den entsprechenden Standard-Objekten und Standard-Edito‐
ren.
Zusätzlich sind die sicheren Signalflüsse ebenfalls gelb markiert. Dies unter‐
stützt und erleichtert die Tätigkeiten bei der Entwicklung, Verifikation und Ab‐
nahme der Safety Applikation.
ILC MLC 15VRS SafeLogic Systemübersicht
