86/131
Entwicklungsoberfläche
Bosch Rexroth AG R911400163_Ausgabe 02

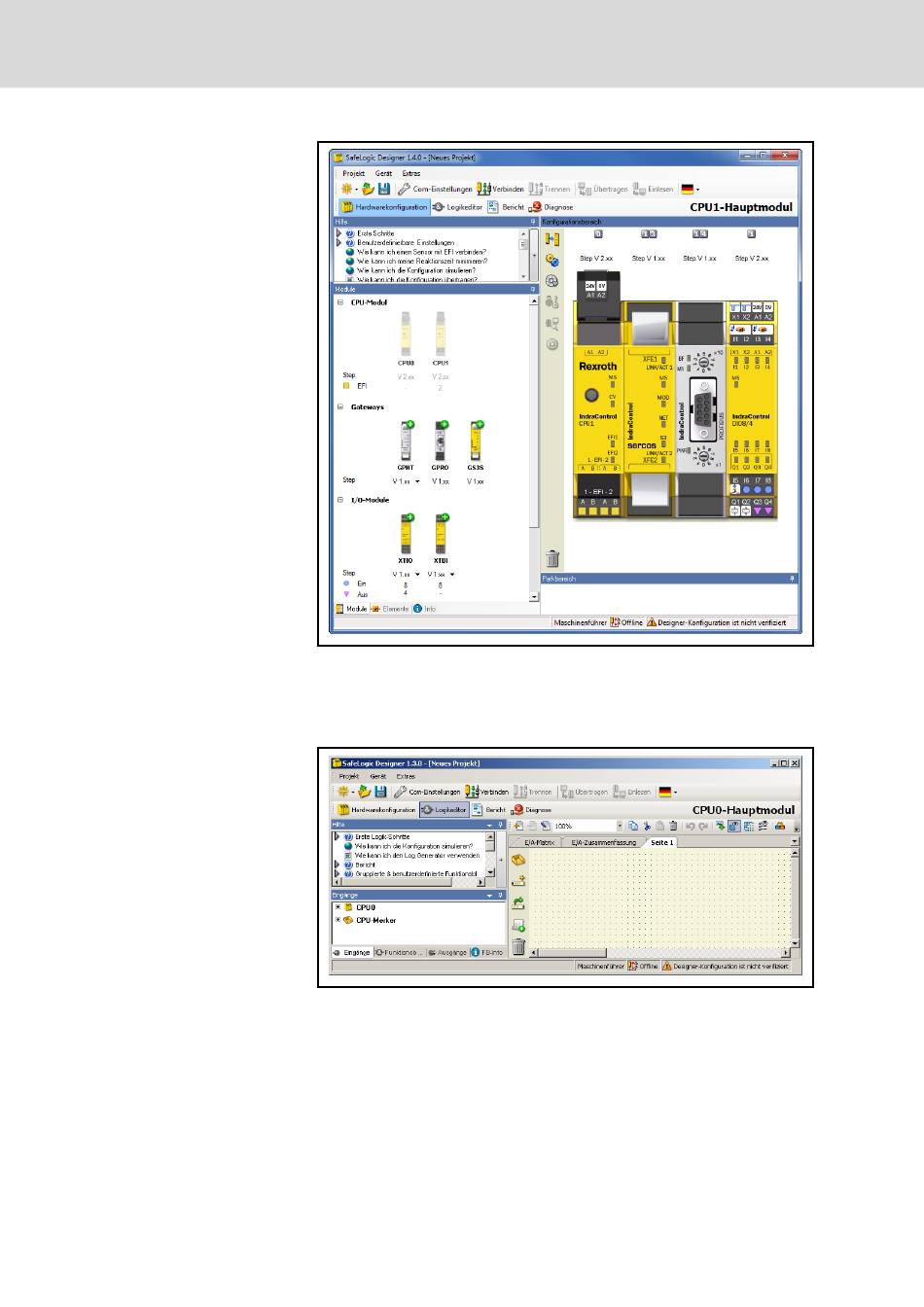

Abb. 6-2:
Ansicht "Hardwarekonfiguration"
●
In der Ansicht Logikeditor kann die Funktionslogik mit Hilfe von logi‐
schen Funktionsblöcken und applikationsspezifischen Funktionsblöcken
konfiguriert werden. Diese Ansicht ist erst dann verfügbar, wenn vorher
ein Hauptmodul in der Hardwarekonfiguration ausgewählt wurde
Abb. 6-3:
Ansicht "Logikeditor"
●
Wenn das Projekt mindestens ein SafeLogic compact Diagnose Gate‐
way enthält oder wenn die RS-232-Kommunikation aktiviert ist, dann ist
die Ansicht Gateways verfügbar. Diese Ansicht dient zur Konfiguration
der SafeLogic compact Diagnose Gateways und der Daten, die mit dem
Netzwerk ausgetauscht werden
ILC MLC 15VRS SafeLogic Systemübersicht
