Montage
Zubehör anschließen > I/O-Interface-Modul anschließen
> 2 Steuerungen anschließen
Antriebe anschließen
Synchronisationsbus einstellen
5.4.6 I/O-Interface-Modul anschließen
I/O-Interface-Modul
44

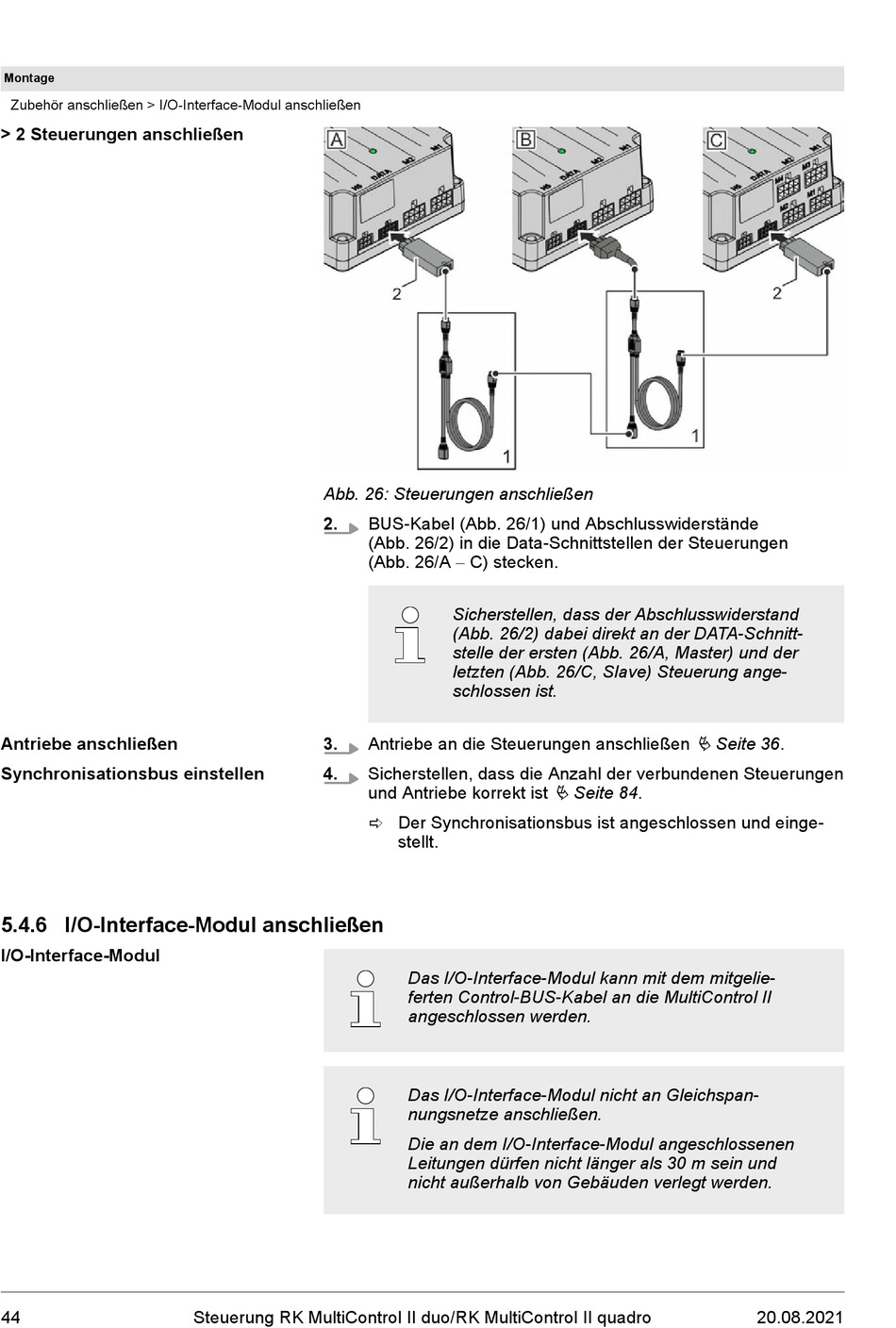

Abb. 26: Steuerungen anschließen
2.
3.
4.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
BUS-Kabel (Abb. 26/1) und Abschlusswiderstände
(Abb. 26/2) in die Data-Schnittstellen der Steuerungen
(Abb. 26/A - C) stecken.
Sicherstellen, dass der Abschlusswiderstand
(Abb. 26/2) dabei direkt an der DATA-Schnitt-
stelle der ersten (Abb. 26/A, Master) und der
letzten (Abb. 26/C, Slave) Steuerung ange-
schlossen ist.
Antriebe an die Steuerungen anschließen
Sicherstellen, dass die Anzahl der verbundenen Steuerungen
und Antriebe korrekt ist
ð Der Synchronisationsbus ist angeschlossen und einge-
stellt.
Das I/O-Interface-Modul kann mit dem mitgelie-
ferten Control-BUS-Kabel an die MultiControl II
angeschlossen werden.
Das I/O-Interface-Modul nicht an Gleichspan-
nungsnetze anschließen.
Die an dem I/O-Interface-Modul angeschlossenen
Leitungen dürfen nicht länger als 30 m sein und
nicht außerhalb von Gebäuden verlegt werden.
Ä Seite 36.
Ä Seite 84.
